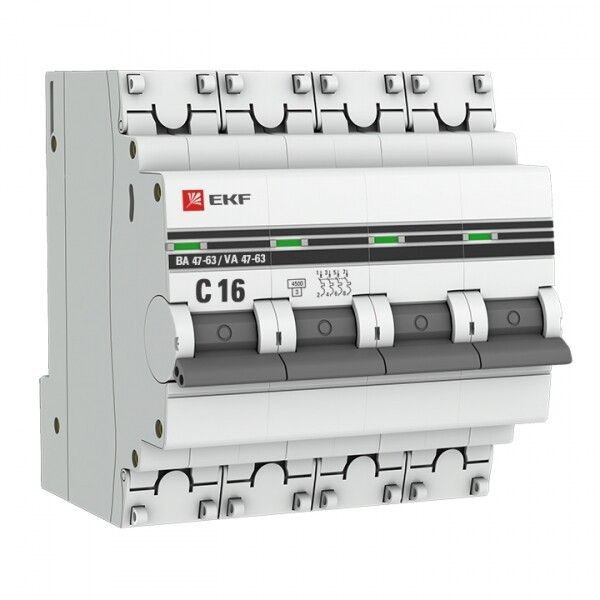

Выключатель автоматический четырехполюсный ВА 47-63 16А C 4,5кА PROxima | mcb4763-4-16C-pro EKF

Автоматический выключатель модульный четырехполюсный 16А С 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор, входящий в серию PROxima, обеспечивает надежную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А С 4,5кА ВА 47-63 используется для защиты четырехпроводных цепей переменного тока с напряжением до 400 В. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в сетях с тремя фазами и нулевым проводником - например, для питания трехфазных двигателей, оборудования с нейтралью или групповых линий освещения и розеток.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как двигатели, насосы, компрессоры, люминесцентные светильники.
• Номинальное напряжение: 400 В AC / 660 В изоляции - рассчитан на трёхфазные сети 380–400 В, с запасом по изоляции.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно; нейтральный проводник размыкается при отключении.
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от тонких до крупных, включая многожильные.
• Тип расцепителя: электромагнитный + тепловой - реагирует на сверхтоки (короткое замыкание) и длительные перегрузки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита.
• Рабочая температура: от –25C до +50C - подходит для неотапливаемых помещений, но не для экстремальных условий.
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность кабелей и оборудования.
• Потери мощности: 10,3 Вт - энергопотребление при работе, влияющее на нагрев в плотных щитах.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 16А С 4,5кА ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 4 модуля (72 мм), глубина монтажа - 41 мм. Установка возможна в любые щиты с достаточным свободным местом. Для подключения используются винтовые зажимы с предохранительными крышками - они предотвращают случайное прикосновение к контактам после монтажа. Нейтральный проводник подключается к отдельному контакту, как и фазы. Все четыре полюса срабатывают одновременно при аварии.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006) и имеет класс перенапряжения III - допустим для использования в распределительных щитах третьего уровня. Конструкция выполнена с учетом требований безопасности: усиленный корпус, предотвращающий деформацию, и крышки на зажимах, которые можно опломбировать для контроля доступа. Сертифицирован для работы в условиях загрязнения 2 степени - то есть в помещениях с нормальным уровнем пыли и без конденсата.

Преимущества

• Усиленный корпус с заклёпками - меньше риск расхождения при долгой эксплуатации.
• Цветовая индикация положения - легко определить, включен или отключен прибор.
• Защитные крышки на зажимах - исключают несанкционированный доступ и повышают безопасность обслуживания.
• Поддержка нейтрали - необходима для современных систем, где ноль тоже должен отключаться.
• Долгий гарантийный срок - 7 лет - указывает на высокую надежность сборки.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита.
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели без мягкого пуска); лучше выбрать характеристику D.
• Не работает при температуре ниже –25C - не подходит для холодных складов или уличных щитов без обогрева.
• Не предназначен для постоянной работы при токе выше 16 А - превышение вызовет преждевременное срабатывание или выход из строя.

Примеры использования

• Щитовая группа для трехфазного станка с нейтралью - защита всех проводников.
• Распределительный щит многоэтажного дома - отключение всей группы розеток по этажу.
• Оборудование с преобразователями частоты - где требуется отключение нулевого провода.
• Осветительные системы с несколькими фазами - например, в торговых центрах или административных зданиях.

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 16А С 4,5кА ВА 47-63, проверьте, чтобы посадочные места на DIN-рейке были точно под 72 мм.
• При подключении используйте наконечники для многожильных проводов - это повысит надежность контакта.
• Не затягивайте винты слишком сильно - это повредит изоляцию и увеличит нагрев.
• Если планируете опломбировать устройство - выбирайте место с доступом к крышкам перед установкой в щит.
• Для сложных систем с большим количеством автоматов - учитывайте потери мощности (10,3 Вт на каждый прибор): суммарный нагрев может потребовать принудительной вентиляции щита.
