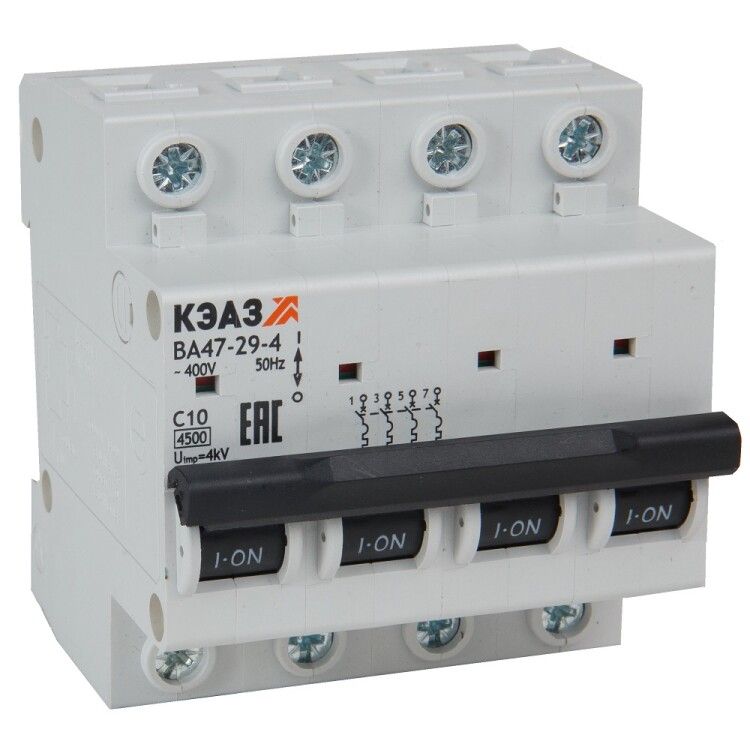

Выключатель автоматический четырехполюсный ВА47-29-4C16-УХЛ3 (4,5кА)| 318331 | КЭАЗ

Автоматический выключатель ВА47-29-4C16-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат для защиты сетей переменного тока с номинальным током 16 А. Подходит для установки на DIN-рейку в щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

ВА47-29-4C16-УХЛ3 предназначен для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Четыре полюса позволяют одновременно отключать все фазы и нейтраль, что важно для безопасной работы трёхфазных потребителей. Применяется в распределительных щитах зданий, на производствах, в офисах и других местах, где используется трёхфазный ток 400 В. Особенно эффективен там, где есть чувствительное оборудование, требующее быстрого отключения при аварии.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами
• Количество полюсов: 4 - три фазы + нейтраль, причём нейтраль коммутируется (отключается вместе с фазами)
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, насосы)
• Сечение провода: 1,5–25 мм2 - поддерживает медные провода этого диапазона
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 71 мм - необходимый запас места внутри шкафа
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –60 C до +40 C - подходит для холодных помещений и улицы в закрытых щитах
• Частота: 50 Гц - рассчитан на стандартную российскую сеть
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в распределительных устройствах

Совместимость и монтаж

ВА47-29-4C16-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка проста: устройство защёлкивается на рейку, затем затягиваются винты клемм. Нейтральный проводник также отключается - это соответствует требованиям безопасности для трёхфазных систем. Для правильного подключения используйте провода сечением 1,5–25 мм2. Не допускается использование многожильных проводов без наконечников. Обеспечьте свободный доступ к рычагу управления для ручного включения/выключения. Устройство совместимо со всеми стандартными модульными щитами, подходящими для серии Бюджетный модуль.

Безопасность и стандарты

ВА47-29-4C16-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Коммутируемый нейтраль исключает риск сохранения потенциала на нулевом проводе после отключения. Степень защиты IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от внешней среды - поэтому установка возможна только во внутренних щитах.

Преимущества

• Коммутируемый нейтраль - безопаснее для обслуживания и ремонта
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых помещениях
• Высокая отключающая способность (4,5 кА) - подходит для сетей с высокой мощностью КЗ
• Совместимость с серией Бюджетный модуль - легко заменить аналогичными устройствами
• Поддержка больших сечений проводов (до 25 мм2) - удобно для силовых линий

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска)
• Не подходит для постоянной работы при температуре выше +40 C - требует хорошего теплоотвода в щите
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не является сертифицированным для взрывоопасных зон - не применяется в опасных производственных зонах

Примеры использования

• Защита трёхфазного оборудования: станков, конвейеров, воздушных завес, насосов
• Главный ввод в распределительный щит многоквартирного дома или офисного здания
• Щиты на производстве с несколькими трёхфазными потребителями
• Системы освещения с трёхфазным питанием и коммутируемым нулём

Практические советы

• Перед установкой проверьте соответствие сечения проводов - слишком тонкий провод вызовет нагрев, слишком толстый - плохо войдёт в клеммы
• Обязательно используйте наконечники для многожильных проводов - это предотвращает ослабление контакта
• При групповой установке нескольких автоматов оставляйте минимум 5 мм зазора между ними для лучшего охлаждения
• Если в сети часто возникают броски напряжения - убедитесь, что рядом установлены Surge Protection Devices (SPD)
• Для защиты от утечек тока обязательно подключайте УЗО перед этим автоматом - ВА47-29 сам по себе не реагирует на токи утечки
• При замене старого автомата - убедитесь, что новый тоже имеет коммутируемый ноль, если система такова
