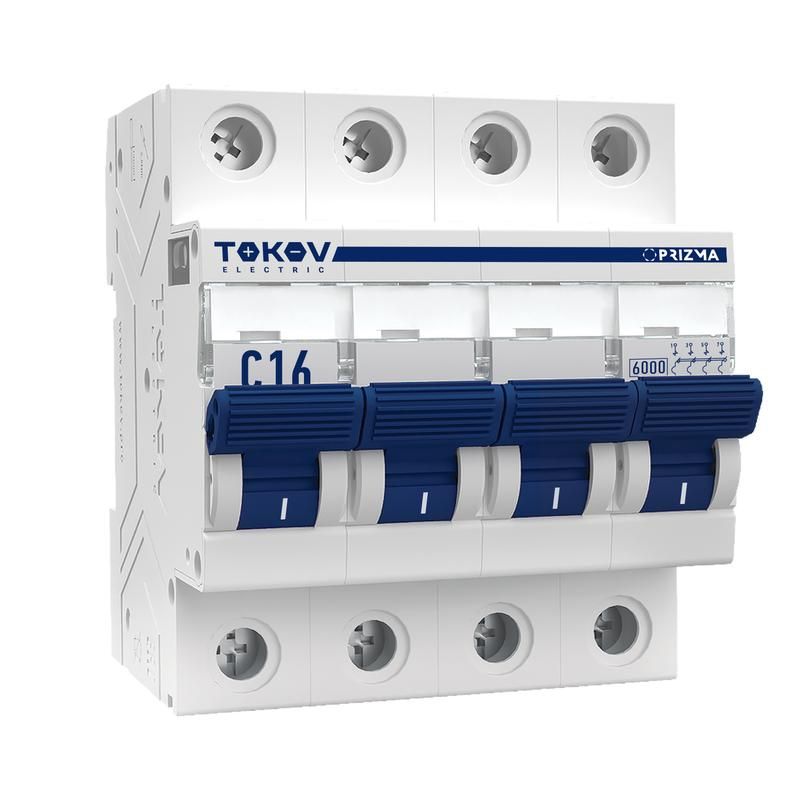

Выключатель автоматический модульный PRIZMA 4п C 16А 6кА TOKOV ELECTRIC TKE-PZ60-MCBI-4-16-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-16-c - четырёхполюсное устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

Этот автомат предназначен для защиты электрических цепей с нагрузкой до 16 А. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном замыкании (короткое замыкание). Применяется в трёхфазных сетях 400 В, где требуется одновременная защита всех фаз и нулевого провода. Часто используется в системах питания оборудования: насосов, компрессоров, кондиционеров, станков и других трёхфазных потребителей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает выключатель без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) защищаются одновременно
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; подходит для нагрузок со средним пусковым током (например, двигатели, освещение)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6 тысяч ампер
• Изоляция: номинальное напряжение изоляции 500 В, импульсное напряжение 6 кВ - обеспечивает устойчивость к высоким скачкам напряжения
• Защита корпуса: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Максимальное сечение провода: 1–25 мм2 для одножильного, 1–16 мм2 для многожильного
• Установочная ширина: 4 модуля (72 мм)
• Глубина монтажа: 50 мм
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-16-c устанавливается на DIN-рейку шириной 35 мм в стандартных распределительных щитах. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует заявленным значениям: одножильные - до 25 мм2, многожильные - до 16 мм2. Перед монтажом отключите питание и проверьте отсутствие напряжения. Все четыре полюса должны быть правильно подключены - особенно важно соблюсти порядок фаз и нуля.

Безопасность и стандарты

Автомат соответствует требованиям стандарта EN 60898 и IEC 60898. Отключение происходит механически - без внешнего управления. Наличие защиты всех четырёх полюсов исключает риск сохранения напряжения на одном из проводников после отключения. Устройство имеет сертификаты безопасности, подтверждающие соответствие европейским нормам.

Преимущества

• Полная защита всех четырёх проводников - повышает надёжность и снижает риск поражения током
• Характеристика «C» оптимальна для большинства бытовых и промышленных трёхфазных нагрузок
• Высокая отключающая способность (6 кА) позволяет использовать в местах с высокой вероятностью КЗ - например, рядом с силовым оборудованием
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях и на улице внутри щита

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP20 не допускает контакта с водой или паром
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели более 5 кВт); лучше выбрать характеристику D
• Не подходит для постоянной работы при температуре ниже –25 C или выше +60 C - возможны отказы в работе
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Щитовая на этаже офисного здания - защита трёхфазной группы розеток и кондиционеров
• Производственный участок - питание станков с трехфазными двигателями
• Котельная - управление насосами и вентиляторами
• Жилой дом с трёхфазным вводом - защита всей внутренней сети

Практические советы

• Выбирая автомат, всегда сверьте номинальный ток нагрузки - он должен быть меньше или равен 16 А. Например, суммарная мощность подключённых устройств не должна превышать ~7 кВт (при 400 В).
• При использовании многожильных проводов применяйте наконечники (штыревые или трубчатые) - они обеспечивают лучший контакт и предотвращают обрыв жил.
• Не используйте этот автомат вместо УЗО. Если есть риск утечки тока (ванная, кухня, бассейн), установите отдельный дифавтомат или пару УЗО+автомат.
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, а перетянутый - повреждает провод.
• При замене старого автомата убедитесь, что новый также имеет ширину 4 модуля и совпадает по глубине монтажа (50 мм).
