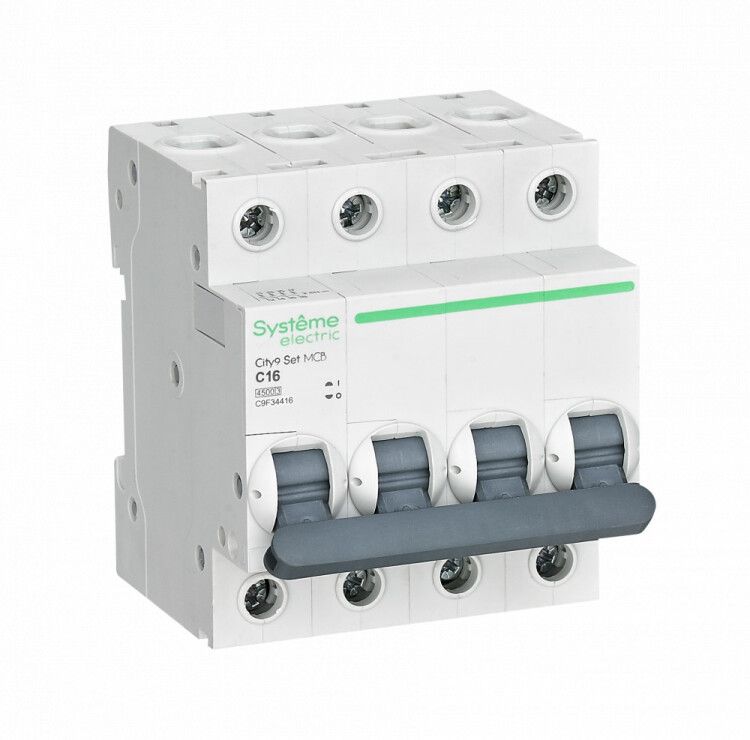

Выключатель автоматический четырехполюсный 16А С 4.5kA 400В City9 Set - C9F34416 APC

Автоматический выключатель модульный четырехполюсный 16А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34416) предназначен для защиты трёхфазных цепей с нейтралью от перегрузок и коротких замыканий. Относится к серии City9 SET и устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автомат защищает электрические сети переменного тока с напряжением до 400 В. Подходит для защиты трёх фаз и нулевого проводника одновременно. Четырёхполюсная конструкция позволяет отключать все проводники при аварии - это важно для безопасности и соответствия нормам. Применяется в промышленном оборудовании, распределительных щитах объектов с трёхфазным питанием, на входе в цеха, насосные станции, системы вентиляции и другие установки с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Род тока: переменный (AC), частота 50–60 Гц
• Напряжение изоляции: 440 В - предельное напряжение, которое не повредит изоляцию внутри устройства
• Количество модулей DIN: 4 - занимает четыре стандартных модуля на рейке (17,5 мм каждый)
• Поперечное сечение провода: 1–25 мм2 - можно подключать медные жилы этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ
• Монтаж: на DIN-рейку шириной 35 мм
• Глубина монтажа: 45 мм - минимальное расстояние от лицевой панели шкафа до задней стенки
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли

Совместимость и монтаж

Автоматический выключатель modulnyy chetyrekhpoljusnyy 16A S 4.5kA 400B совместим со всеми стандартными DIN-рейками 35 мм. Монтируется легко: зажимы на задней части фиксируют устройство на рейке одним движением. Для подключения используйте провода сечением 1–25 мм2 - клеммы рассчитаны именно на этот диапазон. Нельзя использовать многожильные провода без наконечников - они должны быть обжаты. Обеспечьте доступ к рычагу управления: глубина монтажа 45 мм требует минимум 50–60 мм свободного места в шкафу. Установка возможна только в сухих, хорошо вентилируемых щитах - IP20 не защищает от влаги.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям. Класс токоограничения 3 снижает риск возгорания при КЗ. Коммутируемый нейтральный проводник гарантирует полное отключение цепи - важное условие для ремонта и обслуживания. Клеммы спроектированы так, чтобы исключить случайное попадание проводов в заклеммное пространство, что снижает риск пробоя. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - повышена механическая прочность.

Преимущества

• Отключение всех четырёх полюсов - включая ноль - обеспечивает полную безопасность при работах
• Механизм “мгновенной коммутации” - быстрое и надёжное отключение даже при больших токах
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для разных типов кабелей
• Класс токоограничения 3 - меньше энергии тепла при КЗ, выше безопасность оборудования рядом
• Известная серия City9 SET - проверенная надёжность и долгий срок службы

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от воды и пыли
• Не подходит для цепей с постоянным током - работает только с переменным током 50/60 Гц
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные компрессоры или сварочные аппараты) - характеристика C может давать ложные срабатывания
• Требуется точное соблюдение глубины монтажа - недостаток места в шкафу затруднит установку и обслуживание
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 3,5 кВт
• Входной автомат в щите производственного участка с 380 В
• Щитовая защита группы конвейеров с системой охлаждения
• Распределительный щит офисного здания с трёхфазным вводом и нейтралью
• Подключение насосной станции с трёхфазным насосом и управляемым нулём

Практические советы

• Выбирая автомат, убедитесь, что ваша сеть имеет именно 400 В - не путайте с 230 В фазного напряжения
• Проверьте сечение кабелей перед подключением - слишком толстый провод не войдёт в клемму, слишком тонкий - плохо зажмётся
• Используйте наконечники для многожильных проводов - это предотвращает ослабление контакта
• При сборке щита оставляйте не менее 60 мм свободного пространства за автоматом - удобнее менять и диагностировать
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания
• При необходимости замены - всегда отключайте питание полностью, даже если ноль коммутируется
