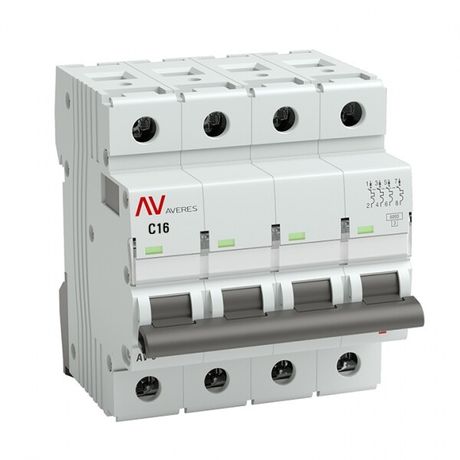

Выключатель автоматический четырехполюсный AV-6 16А C 6кА AVERES | mcb6-4-16C-av EKF

Автоматический выключатель модульный четырехполюсный 16А 6кА тип C серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-16c-av обеспечивает надежную работу в сетях переменного тока с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 16А 6кА тип C используется для защиты четырехпроводных цепей: три фазы и ноль. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Обеспечивает отключение при превышении нагрузки или аварийном токе короткого замыкания. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, у входа в квартиру, на питании станков, насосов или систем освещения с нейтралью.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы, компрессоры)
• Количество полюсов: 4 - все четыре полюса (L1, L2, L3, N) отключаются одновременно
• Сечение проводника: 1–25 мм2 - совместим с медными проводами этого сечения
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах среднего уровня
• Диапазон рабочих температур: –25…+50 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ3 - допущен к использованию в условиях умеренного и холодного климата с возможностью конденсации
• Гарантийный срок: 120 месяцев (10 лет)

Совместимость и монтаж

Выключатель монтируется на DIN-рейку шириной 35 мм. Занимает 4 модуля (72 мм). Для установки достаточно защелкнуть устройство на рейке - никаких болтов или креплений не требует. Наличие коммутируемого нейтрального проводника позволяет отключать ноль вместе с фазами - важно для безопасности при обслуживании. Клеммы имеют защитные шторки, предотвращающие случайное прикосновение. Соединение проводов осуществляется винтовым зажимом - затягивать следует усилием, соответствующим сечению провода (не переусердствовать!). Глубина монтажа - 50 мм, что учитывается при проектировании щита.

Безопасность и стандарты

Автоматический выключатель серий Averes соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Это гарантирует соответствие требованиям к надежности, термической и электрической стойкости. Конструкция имеет класс токоограничения 3 - минимальная энергия, передаваемая в цепь при КЗ, снижает риск повреждения оборудования. Окно реального состояния контактов позволяет визуально определить, включен или отключен автомат, даже через крышку щита. Литая лицевая панель и жесткий корпус обеспечивают механическую прочность.

Преимущества

• Одновременное отключение всех четырех полюсов - повышает безопасность при ремонте
• Защитные шторки на клеммах - исключают контакт с токоведущими частями
• Удобное окно для маркировки - легко идентифицировать цепь без вскрытия щита
• Механизм мгновенной коммутации (ММК) - быстрое и надежное отключение при КЗ
• Серия Averes имеет рекомендованный проектный ассортимент - подобрана для массового применения в типовых решениях
• 10-летняя гарантия - подтверждает долговечность и качество сборки

Ограничения применения

• Не предназначен для работы во влажных или пыльных средах вне щита - степень защиты IP20 не защищает от брызг и пыли
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели без пускателя); для них лучше выбрать характеристику D
• Требуется соблюдение условий климатического исполнения УХЛ3 - не использовать в экстремальных условиях (выше +50 C или ниже –25 C)
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Главный ввод в квартиру или частный дом с трёхфазным питанием
• Щит на этаже многоквартирного дома, защищающий группу розеток и освещения
• Питание станка с двигателем 3 кВт, где необходимо отключать все фазы и ноль
• Распределительный щит на производстве с контролируемым отключением нейтрали
• Система освещения большого торгового зала с управляемым отключением нулевого провода

Практические советы

• Выбирая этот автомат, проверьте, чтобы номинальный ток нагрузки был не выше 16 А - иначе будет ложное срабатывание
• При монтаже используйте провода сечением 2,5–6 мм2 для обычных розеточных групп; для мощных потребителей - до 10 мм2
• Обязательно пометьте каждый автомат - удобное окно на лицевой стороне специально для этого
• Не устанавливайте рядом с источниками тепла (батареи, нагреватели) - температура выше 50 C может вызвать ложные отключения
• Для защиты от утечек тока (удара током) обязательно сочетайте с УЗО - данный автомат не выполняет эту функцию
• Проверяйте состояние автомата после каждого срабатывания - если он часто отключается, ищите причину в цепи, а не меняйте на более мощный
