Выключатель автоматический четырехполюсный NB1-63H 4P 16A 10кА х-ка C (R) | 179910 CHINT

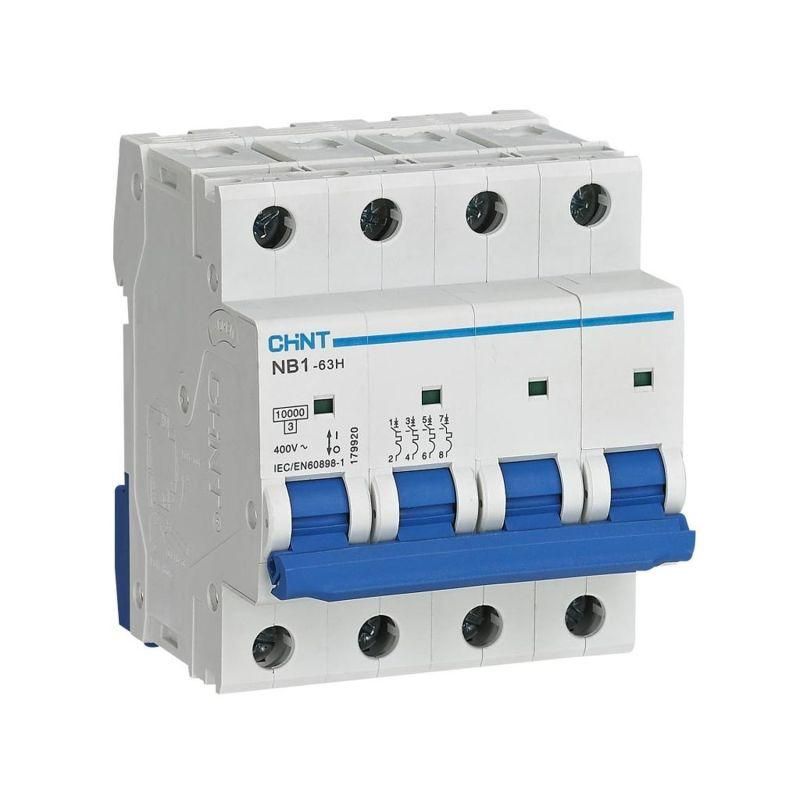

Автоматический выключатель четырехполюсный модульный CHINT NB1-63H с номинальным током 16 А и отключающей способностью 10 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Этот аппарат обеспечивает надежное отключение при срабатывании характеристики C и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель CHINT NB1-63H используется для защиты четырехпроводных трёхфазных сетей переменного тока 400 В, 50/60 Гц. Применяется в распределительных щитах, где требуется одновременное отключение всех фаз и нулевого провода - например, на входе в оборудование, групповые линии станков, насосов, конвейеров, HVAC-систем. Подходит для мест с умеренным уровнем загрязнения и стабильной температурой окружающей среды.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4 (L1, L2, L3, N)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренными пусковыми токами (например, двигатели, светильники, бытовые приборы)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам, таким как грозовые перенапряжения
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен
• Рабочая температура: от -25 C до +40 C - не рекомендуется для установки вне помещений или в необогреваемых щитовых
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов при номинальном токе
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность сети

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые) - проверьте соответствие по паспорту. Клеммы поддерживают типы соединений: прямой кабель, шины PIN и FORK. Убедитесь, что момент затяжки соответствует требованиям производителя - переусердствовать нельзя, чтобы не повредить пластиковые элементы. Выключатель CHINT NB1-63H имеет индикатор положения контактов: зелёное окно = включен, красное = отключен. Наличие дополнительной комплектации позволяет установить вспомогательные контакты (XF9, XF9J) или расцепители (S9/V9) - они требуют отдельного подключения и согласования с проектом.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2. Категория применения A означает, что он рассчитан на использование в обычных условиях без значительных колебаний напряжения. Класс токоограничения 3 обеспечивает более быстрое гашение дуги, снижая риск возгорания. IP20 исключает случайный доступ к токоведущим частям, но не защищает от брызг воды - не применяйте во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных сетей с повышенными токами КЗ
• Характеристика C - идеально сочетается с большинством промышленных и бытовых нагрузок
• Наличие индикатора положения контактов - упрощает диагностику и обслуживание
• Гибкость комплектации - возможность добавления вспомогательных контактов и расцепителей
• Совместимость с другими изделиями серии NB1-63 - легко формируется единая система защиты

Ограничения применения

• Не предназначен для работы при температурах ниже -25 C или выше +40 C - возможны отказы в холоде или перегрев в жарком помещении
• IP20 не обеспечивает защиту от влаги - запрещено использовать в сырых помещениях, на улице, в подвалах без герметизации щита
• Не подходит для частых операций включения/отключения - максимальная механическая долговечность 20 000 циклов; для часто включаемых цепей используйте контакторы
• Только для переменного тока - не работает в постоянном токе
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Главный ввод в распределительный щит многоквартирного дома с трёхфазным питанием
• Защита группы мощных станков на производстве (ток 16 А, три фазы + ноль)
• Щит управления конвейерной линией с двигателем 11 кВт
• Распределительный щит торгового центра с освещением, розетками и вентиляцией

Практические советы

• Выбирая CHINT NB1-63H, убедитесь, что ваша сеть действительно требует четырёхполюсного аппарата - иногда достаточно 3P+N, особенно если ноль не отключается
• При монтаже соблюдайте порядок подключения: фазы - на верхние клеммы, нагрузка - на нижние. Это важно для безопасности и соответствия нормам
• Если планируете использовать вспомогательные контакты - заранее выберите модель с этим функционалом, так как после сборки их невозможно добавить
• Проверяйте посадочные размеры: ширина 72 мм требует минимум 5 свободных модулей на рейке для удобного доступа
• Для длительной службы регулярно проверяйте состояние клемм - ослабление контакта вызывает нагрев и выход из строя
