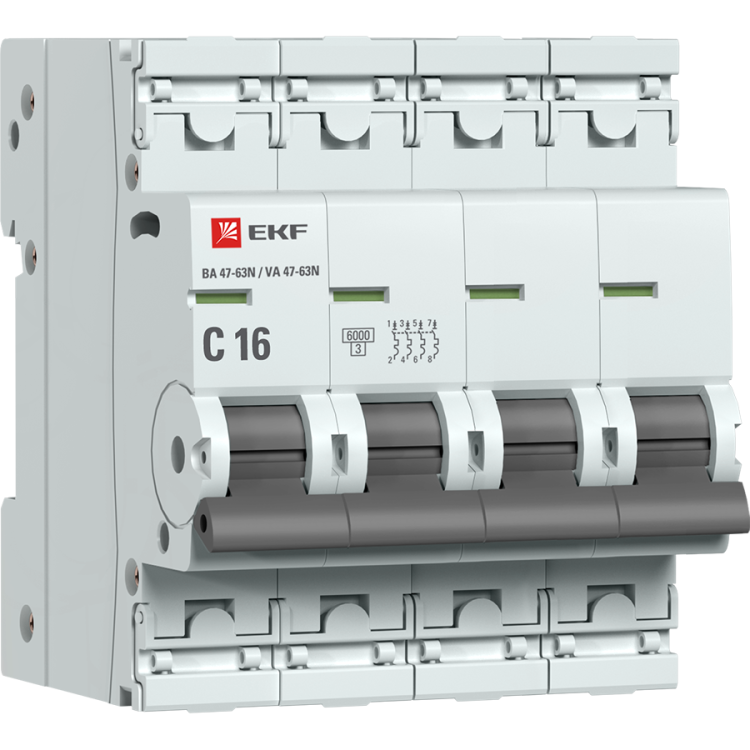

Автоматический выключатель 4P 16А (C) 6кА ВА 47-63N PROxima - M636416C EKF

Автоматический выключатель ВА 47-63N от EKF - четырёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей переменного тока в распределительных щитах. Модель ВА 47-63N совмещает надёжность, простоту монтажа и повышенную безопасность за счёт улучшенной конструкции.

Назначение и область применения

Автоматический выключатель ВА 47-63N используется для защиты электрических сетей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Четыре полюса позволяют одновременно отключать все фазы и ноль - идеально для трёхфазных потребителей с нулевым проводом, таких как двигатели, группы освещения, оборудование с системой TN-S или TN-C-S.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Тип тока: переменный (AC), частота 50 Гц
• Сечение подключаемых проводов: 1–16 мм2 - позволяет использовать медные провода стандартных сечений
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Рабочая температура: от –25 C до +50 C - подходит для установки в неотапливаемых помещениях
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного пространства внутри щита
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём зацепления за рейку и последующего поворота корпуса вниз. Для фиксации используются два зажима - они обеспечивают прочное крепление даже при вибрациях. Клеммы рассчитаны на провода сечением 1–16 мм2; затяжка винтов должна выполняться усилием, достаточным для плотного контакта, но без перегрузки. Пластиковая крышка над клеммами предотвращает случайное прикосновение к проводам после монтажа и позволяет опломбировать устройство.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1, что гарантирует соответствие международным нормам безопасности для бытовых и аналогичных применений. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено (зелёный), «OFF» - отключено (красный). Это снижает риск ошибок при обслуживании. Усиленный корпус с дополнительными заклёпками увеличивает механическую прочность и долговечность.

Преимущества

• Удобная рукоятка с чётким ходом - легко включить/выключить даже в перчатках
• Цветовая индикация состояния контактов - наглядное определение работы аппарата без тестера
• Защитные крышки над клеммами - исключают несанкционированный доступ и повышают безопасность при эксплуатации
• Увеличенная жёсткость корпуса - снижает риск деформации при сборке или ударах
• Поддержка широкого диапазона сечений проводов - универсальность при подключении

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 C или выше +50 C - требуется теплоизоляция или обогрев щита в экстремальных условиях
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (улица, бассейны, производственные участки с высокой запылённостью)
• Характеристика «C» не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, крупные насосы); для них нужна характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО

Примеры использования

• Щитовое оборудование в многоквартирном доме - защита трёхфазной группы розеток с нулевым проводом
• Промышленный станок с трёхфазным двигателем и управлением через ноль
• Осветительная группа с несколькими фазами и общим нулевым проводом
• Энергообъекты с системой TN-S, где необходимо отключение всех проводников одновременно

Практические советы

• При выборе автомата проверьте, чтобы глубина щита была не менее 50 мм - иначе он не поместится
• Используйте провода сечением не более 16 мм2 - большие сечения не войдут в клемму
• Если планируете опломбировать устройство - используйте специальные пломбы, подходящие к крышке
• Для защиты оборудования с высоким пусковым током (более 5–7×Iн) выбирайте характеристику D вместо C
• Проверяйте состояние индикатора при каждом обслуживании - красный цвет указывает на отключенное положение, даже если рукоятка кажется «включенной»
• Автомат ВА 47-63N совместим со всеми изделиями серии PROxima - можно собирать унифицированные щиты с другими элементами EKF
