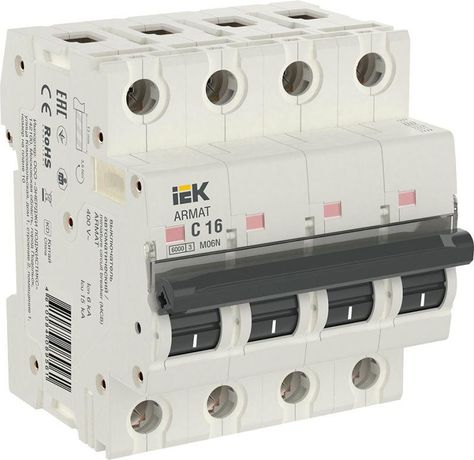

Выключатель автоматический четырехполюсный M06N 4P C 16А 6кА ARMAT | AR-M06N-4-C016 IEK

Автоматический выключатель модульный четырехполюсный C 16А M06N 6кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и применяется в бытовых и аналогичных объектах с нагрузкой до 16 А. Артикул ar-m06n-4-c016 соответствует серии ARMAT.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный C 16А M06N 6кА защищает электрические цепи с трёхфазным питанием и нулевым проводником. Подходит для защиты групповых линий в жилых домах, офисах, малых производствах - там, где требуется одновременное отключение всех фаз при аварии. Четыре полюса обеспечивают коммутацию L1, L2, L3 и N, что важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Характеристика срабатывания: C - типовая для бытовой и легкой промышленной нагрузки; срабатывает при токе 5–10 кратном от номинала, хорошо сочетается с двигателями и освещением.
• Номинальное напряжение: 400 В - рассчитан на работу в сети 380/220 В, частотой 50 Гц.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки); обеспечивает двойную защиту.
• Модульная ширина: 4 модуля (72 мм) - занимает четыре места на DIN-рейке.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения.
• Степень защиты IP20: предохраняет от контакта с пальцами и предметами более 12 мм, но не защищена от воды и пыли - требует установки внутри щита.
• Диапазон температур: от –40 C до +70 C - работает даже в неотапливаемых помещениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого отключения (менее 10 мс).
• Цвет корпуса: белый - совместим со стандартными щитами.

Совместимость и монтаж

Автоматический выключатель modulnyy chetyrekhpoljusnyj C 16A M06N 6kA монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с болтами - затягивать необходимо моментом около 0,8–1,0 Нм, чтобы не повредить контакт. Все полюсы имеют одинаковый вход и выход - можно менять местами фазы, но ноль всегда подключают к четвертому полюсу. Совместим с другими аппаратами серии ARMAT, легко дополняется дополнительными модулями (например, сигнализаторами положения или катушками UVR).

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 60947-2. Применяемые материалы и конструкция исключают самопроизвольное срабатывание при нормальных условиях. Климатическое исполнение УХЛ4 гарантирует надёжную работу в условиях повышенной влажности и колебаний температуры, характерных для средней полосы России. Отключение происходит без образования открытой дуги - внутренняя камера гашения безопасна для окружающей среды.

Преимущества

• Двухступенчатая защита (электромагнитная + тепловая) минимизирует ложные срабатывания.
• Высокая отключающая способность (6 кА) покрывает большинство бытовых ситуаций КЗ.
• Широкий диапазон температур делает возможным применение в холодильниках, подъездных щитках и на улице внутри закрытых боксов.
• Поддержка подключения кабелей до 25 мм2 - удобно для мощных потребителей (бойлеры, насосы, кондиционеры).
• Готов к дополнительному оборудованию - можно добавить дистанционное управление или индикатор состояния.

Ограничения применения

• Не предназначен для работы вне электрошкафа - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендован для цепей с высокими импульсными нагрузками (частотные преобразователи, светодиодные драйверы без фильтров) - характеристика “C” может давать ложные отключения.
• Не используется в сетях постоянного тока - только переменный ток 50 Гц.
• Не следует использовать вместо рубильника - не предназначен для частых оперативных включений/выключений.

Примеры использования

• Защита трехфазной группы розеток в квартире с кондиционером и электродуховкой.
• Щиток управления насосной станцией в частном доме.
• Общий ввод в многоквартирный этаж с распределением по комнатам через однофазные автоматы.
• Щит на производстве для питания оборудования с двигателем (до 4 кВт).

Практические советы

• Выбирая этот автомат, проверьте, что суммарная нагрузка по всем фазам не превышает 16 А - равномерное распределение продлевает срок службы.
• При монтаже используйте клеммы с правильным усилием - слабый контакт вызывает нагрев, слишком сильный - деформацию пластиков.
• Если планируете подключать кабель 25 мм2, убедитесь, что он плотно войдет в зажим - иногда нужна доработка оплетки или использование специальных наконечников.
• Для обслуживания щита лучше выбирать модели с одним цветовым решением - так проще ориентироваться между различными автоматами в одной линии.
• Armat M06N - серия с хорошей ремонтопригодностью: если возникнет необходимость замены одного полюса, возможно заказать запчасти, хотя чаще меняют весь аппарат.
