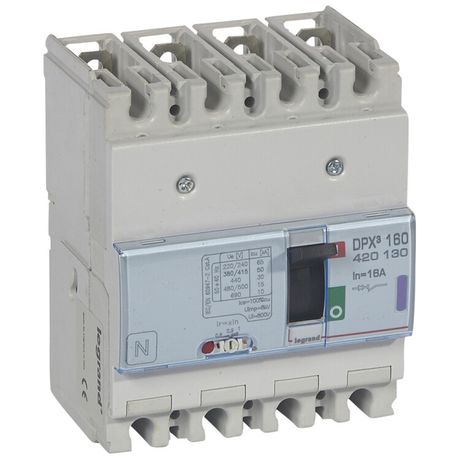

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 4П 16 А | 420130 Legrand

Автоматический выключатель четырехполюсный 16А 50кА DPX3 160 400В от Legrand - надёжное устройство для защиты промышленных электросетей до 400 В. Он сочетает высокую отключающую способность, точную настройку и совместимость с DIN-рейкой, что делает его популярным решением в системах с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель четырехполюсный 16А 50кА DPX3 160 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах освещения и силового оборудования. Четыре полюса позволяют защищать трёхфазные сети с нулевым проводником, что важно для устойчивой работы современных производственных линий.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживается без срабатывания
• Количество полюсов: 4 - защита всех фаз и нуля одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно отключить сверхтоки до 50 тысяч ампер
• Тип расцепителя: тепловой + электромагнитный - защита от длительных перегрузок и мгновенных КЗ
• Диапазон настройки защиты от перегрузки: 12,8–16 А - можно точно установить порог срабатывания под нагрузку
• Диапазон регулировки расцепителя КЗ: 400 А - настраивается чувствительность к короткому замыканию
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Тип подключения: винтовое - надёжное и проверенное соединение
• Тип привода: ручной - управление через рычажковый переключатель
• Конструкция: стационарная - монтируется в шкаф, не предназначена для частых перемещений
• Монтаж на DIN-рейку: да - стандартный крепёж для промышленных щитов
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна запылённость и колебания температуры
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения (перегрузка/КЗ)
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Моторный привод: да - возможность удалённого управления (требует внешнего модуля)
• Комплектное устройство: да - в комплекте только выключатель, без дополнительных аксессуаров
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс
• Нормативный документ: МЭК 60947-2 - соответствует международным стандартам на автоматические выключатели

Совместимость и монтаж

Автоматический выключатель четырехполюсный 16А 50кА DPX3 160 400В легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим сечению кабеля (до 35 мм2). Обязательно соблюдать порядок подключения: входные провода - сверху, выходные - снизу. Устройство совместимо с другими компонентами серии DPX3, включая моторные приводы и вспомогательные контакты. Не требует специальных инструментов, кроме отвертки.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям к отключающей способности, термической стойкости и долговечности. Индикация положения и указание причины расцепления повышают безопасность обслуживания. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания. IP30 не обеспечивает защиту от брызг - не используется во влажных средах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями
• Настройка обоих типов расцепителей - гибкая адаптация под конкретную нагрузку
• Наличие индикатора расцепления - ускоряет диагностику аварии
• Поддержка моторного привода - позволяет интегрировать в системы автоматизации
• Стандартный монтаж на DIN-рейку - совместимость с большинством промышленных щитов
• Надёжная винтовая система подключения - минимизация рисков ослабления контакта

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 исключает использование вне закрытых щитов
• Не подходит для влажных помещений, на улице или в условиях повышенной запылённости без дополнительной герметизации
• Только стационарная конструкция - нельзя использовать как переносной или мобильный выключатель
• Максимальный ток 16 А - не подходит для защиты цепей выше этого значения
• Требуется правильная настройка расцепителей - некорректные параметры могут вызвать ложные срабатывания или отказ защиты

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя с нулём
• Распределительный щит производственного участка - отключение при перегреве или КЗ
• Система конвейеров - обеспечение безопасного отключения при скачке напряжения
• Объекты с моторными приводами - интеграция с дистанционным управлением через внешний модуль

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 16 А - используйте настройку от 12,8 до 16 А для точной защиты
• При подключении кабелей сечением более 25 мм2 убедитесь, что винты плотно затянуты - слабый контакт вызывает перегрев
• Если требуется дистанционное управление - заказывайте моторный привод отдельно; он не входит в базовый комплект
• После срабатывания всегда проверяйте причину расцепления по индикатору - не включайте выключатель, пока не устранена неисправность
• Для удобства обслуживания используйте выключатели DPX3 одной серии - они имеют единый форм-фактор и комплектующие
• Не устанавливайте в местах с риском попадания жидкостей - даже капли могут вызвать пробой изоляции при наличии грязи
