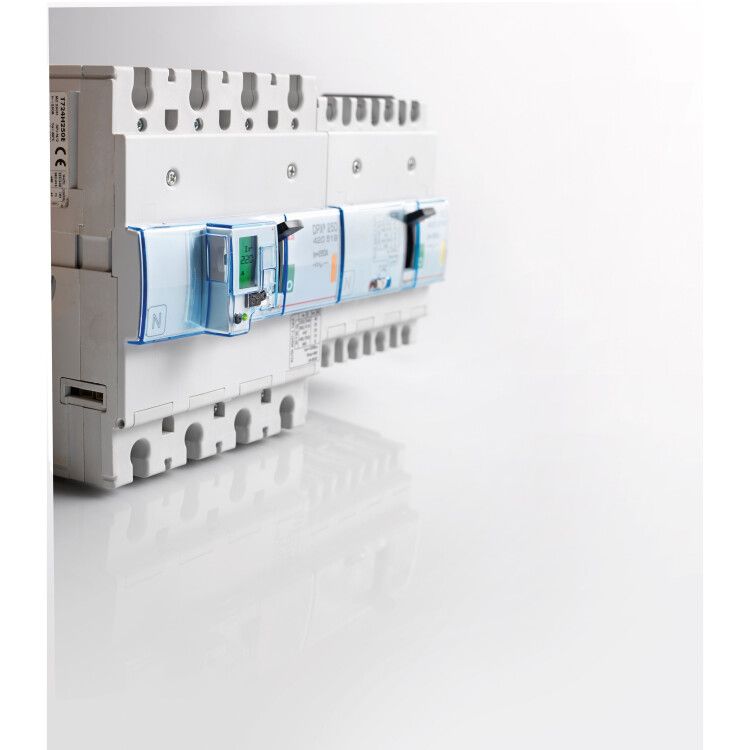

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 4П А | 420010 Legrand

Автоматический выключатель четырехполюсный 16А 16кА 400В~ DPX3 160 термомагнитный расцепитель - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Произведённый Legrand, он предназначен для установки на DIN-рейку и совместим с системами до 400 В переменного тока.

Назначение и область применения

Автоматический выключатель четырехполюсный 16А 16кА 400В~ DPX3 160 термомагнитный расцепитель используется для защиты трёхфазных цепей с нулевым проводником. Он применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, насосных станциях и других устройствах, где требуется одновременная отсечка всех фаз при аварии.

Технические характеристики

• Номинальное напряжение: 400 В ~
• Номинальный ток: 16 А
• Количество полюсов: 4
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 12,8–16 А - можно настроить чувствительность под конкретную нагрузку
• Диапазон регулировки расцепителя короткого замыкания: 400 А - порог срабатывания при КЗ установлен на уровне 25×I_n
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Тип подключения: винтовой - надёжное крепление проводов через зажимы
• Способ монтажа: на DIN-рейку - стандартная установка в шкафах
• Конструкция: стационарная - не предназначена для частого демонтажа
• Индикатор отключения: да - визуальное определение состояния (вкл/выкл)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Нормативный документ: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, устойчив к повышенной влажности
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Комплектное устройство: да - в комплекте только выключатель, без дополнительных модулей

Совместимость и монтаж

Автоматический выключатель четырехполюсный 16А 16кА 400В~ DPX3 160 термомагнитный расцепитель устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо моментом 1,5–2,0 Нм, чтобы избежать повреждения контактов. Сечение кабеля не должно превышать 35 мм2. Устройство совместимо с другими компонентами серии DPX3 от Legrand, что позволяет собирать унифицированные щитовые решения. Моторный привод подключается через специальный разъём на боковой стенке - требует наличия внешнего управляющего сигнала.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при работе в условиях перегрузок и КЗ. Индикация положения и указатель причины расцепления позволяют оперативно диагностировать проблему. Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании, снижая риск повреждения двигателей. IP30 не обеспечивает защиту от влаги - не устанавливайте устройство во влажных помещениях без дополнительной герметизации шкафа.

Преимущества

• Термомагнитный расцепитель обеспечивает двойную защиту - от медленной перегрузки и мгновенного КЗ
• Настройка тока перегрузки в диапазоне 12,8–16 А позволяет точно адаптировать защиту под реальную нагрузку
• Указатель расцепления экономит время при диагностике отказов
• Поддержка моторного привода и защиты по минимальному напряжению делает его подходящим для автоматизированных систем
• Серия DPX3 от Legrand известна высокой надёжностью и долгим сроком службы в промышленной среде

Ограничения применения

• Не предназначен для работы вне диапазона UХL4 - не используйте при температурах ниже −25C или выше +40C
• IP30 не защищает от попадания воды - нельзя применять в открытых или сырых местах без корпуса класса IP54+
• Стационарная конструкция исключает частую замену - не рекомендуется для мобильных или временных установок
• Нет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Максимальное сечение 35 мм2 - не подходит для кабелей большего диаметра

Примеры использования

• Щитовая автоматики на заводе: защита трёхфазного двигателя с нулевым проводом
• Конвейерная линия: отключение всех фаз при перегреве или КЗ
• Групповое освещение промзоны: управление несколькими цепями с возможностью дистанционного отключения
• Система водоснабжения: защита насосов с функцией отключения при проседании напряжения

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 35 мм2 вызовет нагрев и выход из строя
• При использовании моторного привода убедитесь, что источник питания совместим с напряжением управления (обычно 24 В постоянного тока)
• При настройке тока перегрузки учтите рабочий ток нагрузки - выбирайте значение близкое к максимальному, но не выше 16 А
• Если система требует защиты от утечек тока - обязательно добавьте УЗО перед этим выключателем
• При первом включении после монтажа проверьте работу индикатора и указателя расцепления - они должны четко реагировать на ручное отключение
• Не закрывайте выключатель в плотно закрытых шкафах без вентиляции - перегрев снизит срок службы
