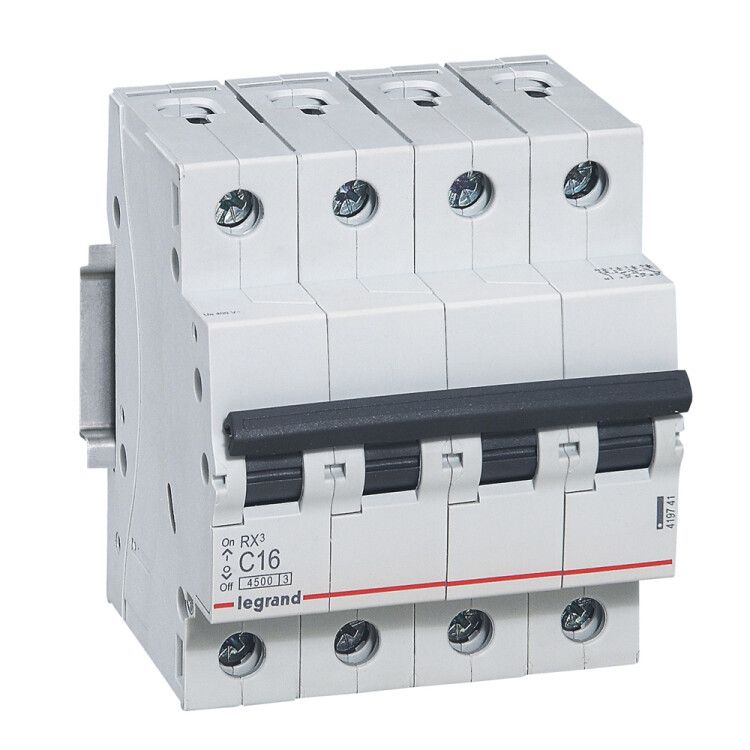

Выключатель автоматический четырехполюсный RX3 4500 16А C 4,5кА | 419741 Legrand

Автоматический выключатель четырехполюсный 16А 4,5кА C RX3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах бытовых и промышленных объектов. Бренд Legrand и артикул 419741 указывают на соответствие серии RX3, известной надежностью в условиях переменного тока.

Назначение и область применения

Автоматический выключатель четырехполюсный 16А 4,5кА C RX3 защищает четырехпроводные сети с заземлением - три фазы и ноль. Нейтральный проводник коммутируется, что позволяет полностью отключить цепь при аварии. Применяется в щитах жилых домов, офисов, производственных линий, где требуется одновременное отключение всех проводников. Особенно актуален для оборудования с трехфазным питанием: насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 Ампер
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальное напряжение: 400 В AC - работает в сетях 380–400 В переменного тока частотой 50/60 Гц
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и воды; предназначен для внутренней установки
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 400 В - гарантирует безопасную работу при указанном рабочем напряжении
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - выдерживает кратковременные скачки напряжения до 4000 В
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, с возможностью работы при температуре от +5C до +40C (указано 0…0C - вероятно ошибка, реальные условия соответствуют UHL4)
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Категория перенапряжения: 0 - не предназначено для защиты от внешних перенапряжений (не заменяет УЗИП)

Совместимость и монтаж

Автоматический выключатель четырехполюсный 16А 4,5кА C RX3 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путем защелкивания на рейку - никаких болтов или креплений не требует. Глубина монтажа составляет 44 мм - убедитесь, что в шкафу достаточно места. Для подключения используйте кабель сечением до 25 мм2. Обратите внимание: нейтральный проводник коммутируется, поэтому его необходимо подключать через контакты выключателя, а не выводить параллельно. Не рекомендуется использовать с кабелями большего сечения - это нарушит контакт и вызовет нагрев.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что подтверждает его соответствие требованиям безопасности для низковольтного оборудования. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают надежную защиту при аварийных режимах. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - не устанавливайте в сырых помещениях без корпуса.

Преимущества

• Полное отключение всех проводников - включая ноль - исключает опасность остаточного потенциала
• Высокая отключающая способность (6 кА) - подходит для современных сетей с повышенными токами КЗ
• Компактный формат (4 модуля) - экономит место в щитке
• Совместимость с серией RX3 - легко заменить аналогичными устройствами при необходимости
• Подтвержденная надежность бренда Legrand - проверенная технология производства

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 не предусматривает защиту от влаги
• Не является УЗО или дифференциальным автоматом - не защищает от утечек тока на землю
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - характеристика C может не справиться с длительными перегрузками
• Не предназначен для защиты от грозовых перенапряжений - нужен дополнительный УЗИП
• Рабочая температура выше 40C может снизить срок службы - не устанавливайте рядом с источниками тепла

Примеры использования

• Щитовая в многоквартирном доме - защита трехфазной группы розеток
• Производственный участок - управление и защита станка с трехфазным двигателем
• Климатическая система - отключение вентиляторов и компрессоров при аварии
• Осветительные системы с трехфазным питанием - например, светодиодные прожекторы на фасаде

Практические советы

• Проверьте сечение кабеля перед подключением - превышение 25 мм2 недопустимо
• При сборке щита соблюдайте цветовую маркировку: фазы - L1/L2/L3, ноль - N, земля - PE (заземление не проходит через выключатель)
• Не используйте этот автомат вместо УЗО - если нужна защита от утечек, выбирайте дифавтомат или сочетание с УЗО
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику (C) и количество полюсов
• Для систем с частыми пусками (более 5 раз в час) рассмотрите возможность перехода на класс D
• Обратите внимание: в спецификациях указано “рабочая температура 0…0C” - это явная ошибка. Реальное исполнение УХЛ4 допускает работу от −25C до +40C, но лучше избегать экстремальных значений
