ВЫНОСНАЯ ПОВОРОТНАЯ РУКОЯТКА (100-250) | SPC-ERHS5-01-02 SE APC

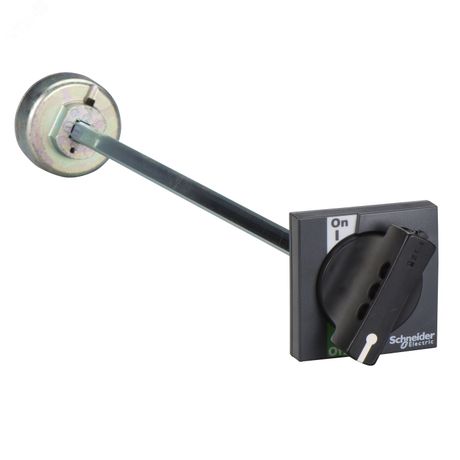

Рукоятка поворотная выносная (100–250) SE - устройство для удалённого управления автоматом SystemePact CCB через дверь распределительного шкафа. Благодаря наличию замка и блокировки двери, она обеспечивает безопасный доступ к оборудованию без необходимости вскрытия шкафа. Артикул spc-erhs5-01-02 соответствует серии аппаратов SystemePact CCB.

Назначение и область применения

Рукоятка поворотная выносная (100–250) SE предназначена для управления автоматическим выключателем SystemePact CCB, установленным внутри закрытого электрошкафа. Она позволяет включать/выключать оборудование, не открывая дверь - это особенно важно при работе в условиях ограниченного доступа, высокой опасности или требований безопасности.

Используется там, где необходимо:

• Запретить случайное или несанкционированное открытие шкафа;
• Обеспечить управление оборудованием извне без контакта с токоведущими частями;
• Физически заблокировать дверь при включённом автомате - предотвращая работу под напряжением с открытой дверью.

Технические характеристики

• Тип изделия: рукоятка поворотная выносная
• Длина выносной оси: 100–250 мм (регулируемый диапазон для установки на шкафы различной толщины)
• Наличие замка: да - позволяет запирать положение «вкл./выкл.»
• Наличие блокировки двери: да - механическая связь между положением рукоятки и фиксацией двери
• Наличие дверного стопора: да - препятствует открытию двери при активном состоянии автомата
• Удлинённый вал: да - обеспечивает передачу движения на механизм автомата через стенку шкафа

Совместимость и монтаж

Рукоятка поворотная выносная (100–250) SE совместима исключительно с автоматическими выключателями серии SystemePact CCB. Монтаж выполняется на дверь шкафа через подготовленное отверстие диаметром, соответствующее корпусу рукоятки. Для правильной работы требуется точное соответствие глубины шкафа длине выносного вала - регулировка осуществляется путём выбора нужной длины в пределах 100–250 мм.

Необходимо соблюдать ориентацию: поворот рукоятки должен точно соответствовать направлению переключения автомата (обычно «вверх - вкл.», «вниз - выкл.»).

Безопасность и стандарты

Рукоятка поворотная выносная (100–250) SE реализует принципы функциональной безопасности IEC 60947-1 и EN 60204-1 за счёт механической взаимоблокировки: дверь невозможно открыть, пока автомат находится во включённом состоянии. Это снижает риск поражения электрическим током при обслуживании.

Преимущества

• Механическая блокировка двери исключает человеческий фактор - нельзя открыть шкаф при включённом питании.
• Замок позволяет сохранять заданное состояние оборудования (например, «выключено») и предотвращать несанкционированные действия.
• Удлинённый вал и регулируемая длина позволяют адаптировать рукоятку под шкафы любой толщины в диапазоне 100–250 мм.
• Не требует внешнего питания - полностью механическое решение, надёжное даже при отказах сети.

Ограничения применения

• Подходит только для автоматов SystemePact CCB - несовместима с другими сериями или брендами.
• Не предназначена для использования вне закрытых металлических шкафов - не имеет защиты IP и не рассчитана на воздействие окружающей среды.
• Не рекомендуется применять в условиях постоянных вибраций выше нормы - возможна потеря точности передачи усилия.
• Не обеспечивает электронную сигнализацию состояния - только визуальное определение положения рукоятки.

Примеры использования

• Промышленные станки с системой аварийного отключения - оператор управляет питанием через дверь шкафа, не входя в зону опасности.
• Электрошкафы в пищевой промышленности - минимизация риска загрязнения и обеспечение гигиены при контроле оборудования.
• Цеховые распределительные пункты - доступ к управлению только у ответственных лиц после снятия замка.

Практические советы

• Перед установкой проверьте толщину двери шкафа - выберите длину вала в пределах 100–250 мм, чтобы он плотно дошёл до механизма автомата без провисания.
• При монтаже используйте уплотнители вокруг отверстия - это повысит степень герметичности шкафа.
• Пометьте положения рукоятки: «вкл.» и «выкл.» - так снизится вероятность ошибки при быстром управлении.
• Регулярно проверяйте свободный ход рукоятки - смазка шарниров (маслом для электротехники) продлит срок службы.
• Не применяйте силу при повороте - если рукоятка не двигается, проверьте, не включён ли автомат и не заблокирована ли дверь.
