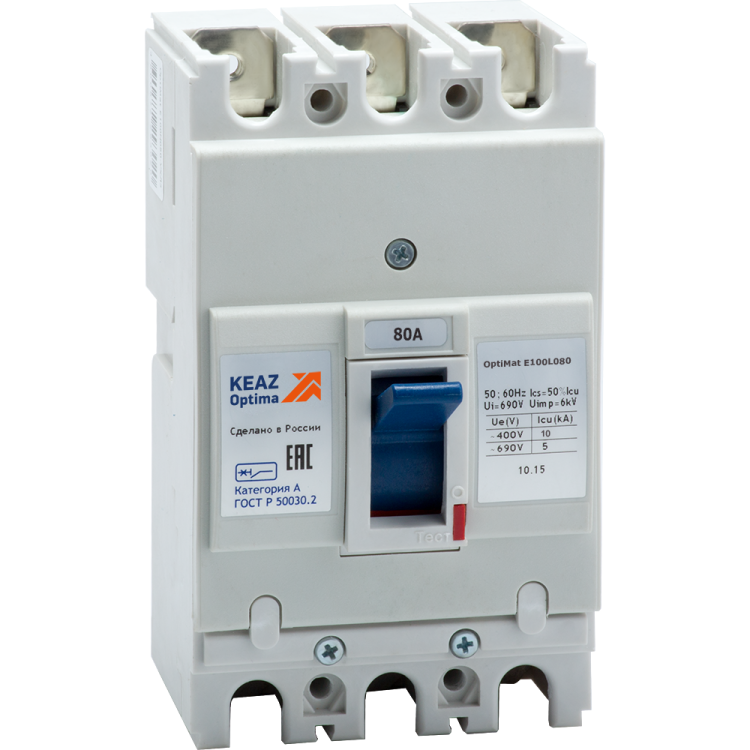

Выключатель автоматический 80А 10кА OptiMat E100L080 УХЛ3 КЭАЗ 100007

Автоматический выключатель OptiMat E100L080 от КЭАЗ - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Номинальный ток 80 А, отключающая способность 10 кА и климатическое исполнение УХЛ3 делают его подходящим для промышленных и коммерческих объектов в условиях умеренного и холодного климата.

Назначение и область применения

OptiMat E100L080 предназначен для защиты электрических сетей переменного тока от сверхтоков - перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, системах энергообеспечения зданий, конвейерных линиях, насосных станциях и других объектах, где требуется надежная защита трехфазных цепей. Подходит для использования в помещениях с контролируемой средой благодаря степени защиты IP20.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Частота: 50/60 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА при 400 В
• Тип расцепителя: электромагнитный (Im = 800 А) и тепловой
• Диапазон регулировки срабатывания по короткому замыканию: 10 А (фиксированная уставка)
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовое
• Тип элемента управления: рычажковый
• Крепление: винтовое
• Способ монтажа: на монтажную плату (возможно использование адаптера для DIN-рейки)
• Дугогасительная камера: 3 камеры (по одной на каждый полюс)
• Гарантийный срок: 3 года
• Соответствие стандартам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E100L080 можно устанавливать как на монтажную плиту, так и на DIN-рейку с использованием специального адаптера - это обеспечивает гибкость при сборке шкафов. Конструкция позволяет подключать питание с любой стороны входных клемм. Монтаж выполняется винтовым креплением; максимальное сечение провода - 35 мм2. Для правильного подключения важно соблюдать момент затяжки винтов согласно руководству производителя. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния выключателя.

Безопасность и стандарты

OptiMat E100L080 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Выполненные три дугогасительные камеры обеспечивают безопасное гашение дуги при отключении больших токов. Устройство имеет механическую блокировку, предотвращающую случайное включение во время обслуживания. Степень защиты IP20 исключает контакт с токоведущими частями, но не предназначено для работы во влажных или запыленных средах без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (10 кА) покрывает потребности большинства объектов жилищного и коммерческого строительства.
• Интеграция в системы с другими изделиями серии OptiMat E благодаря единым габаритам и глубине установки - снижает стоимость проектирования и сборки.
• Устойчивость к широкому диапазону температур (-60…+40 C) повышает надежность в суровых условиях.
• Рычажковый механизм обеспечивает четкий визуальный контроль положения (включен / выключен).
• Возможность подключения питания с любой стороны упрощает компоновку шкафов.

Ограничения применения

• Не предназначен для использования вне помещений или в местах с высокой влажностью из-за степени защиты IP20.
• Отсутствие вспомогательных контактов требует дополнительных решений для удаленной сигнализации состояния.
• Фиксированная уставка магнитного расцепителя (800 А) не подлежит регулировке - нельзя изменить порог срабатывания по КЗ.
• Монтаж на DIN-рейку возможен только через адаптер, который не входит в комплект.
• Не рекомендован для цепей постоянного тока - только переменный ток (AC).

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями.
• Распределительный щит на складском комплексе с конвейерами и освещением.
• Щитовая на насосной станции водоснабжения в регионах с зимними минусовыми температурами.
• Оборудование торгового центра - защита групповых линий 380 В.

Практические советы

• Выбирая OptiMat E100L080, проверьте соответствие нагрузки - суммарный ток всех подключенных устройств не должен превышать 80 А.
• При монтаже на DIN-рейку используйте официальный адаптер КЭАЗ - не применяйте самодельные крепления.
• При подключении кабелей сечением 35 мм2 обязательно используйте наконечники - это повысит надежность контакта.
• Для автономной сигнализации состояния (например, “выключен”) установите отдельный реле-индикатор.
• Не допускайте попадания влаги внутрь щита - даже при наличии устройства с UHL3, IP20 не защищает от конденсата.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после многократных отключений.
