Выключатель автоматический трехполюсный OptiDin BM125 80А D 20кА (BM125-3D80-14ln-УХЛ3) | 138602 КЭАЗ

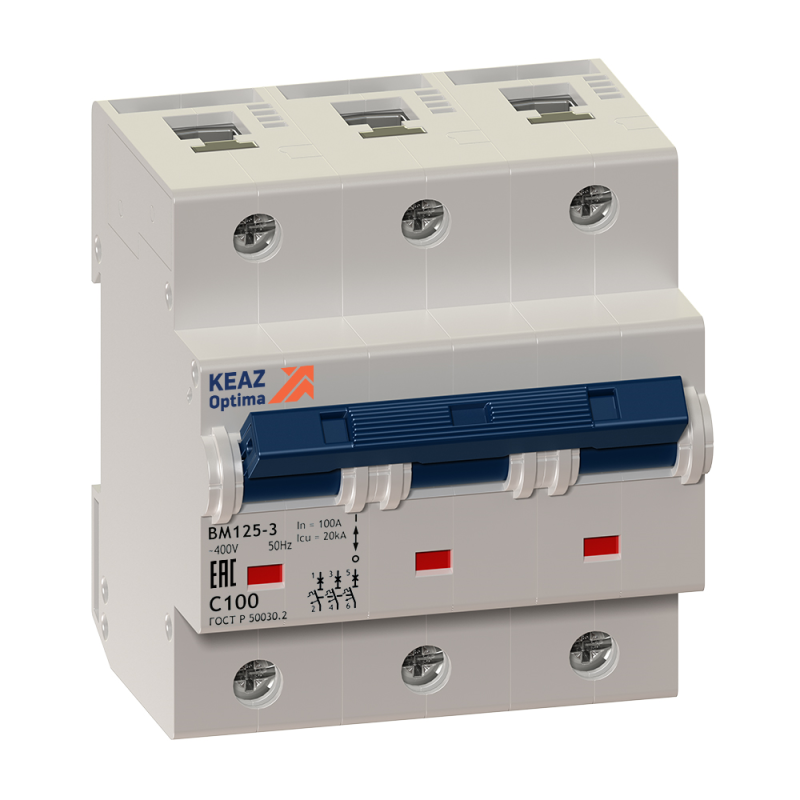

Автоматический выключатель модульный трехполюсный 80А D 20кА УХЛ3 BM125-3D80-14ln-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и распределительных системах. Этот аппарат входит в серию OptiDin и соответствует требованиям ГОСТ Р 50030.2-2010, обеспечивая надежную работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 80А D 20кА УХЛ3 BM125-3D80-14ln-УХЛ3 используется для защиты силовых цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для установки в щитах управления, распределительных устройствах и на объектах с высокими пусковыми токами - например, на станках, насосах, компрессорах, конвейерах и других промышленных нагрузках.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 80 А
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами (например, двигателей)
• Номинальная отключающая способность: 20 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 20 кА
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 400 В
• Тип расцепителя: электромагнитный (для быстрого отключения при КЗ) + тепловой (для защиты от длительных перегрузок)
• Климатическое исполнение: УХЛ3 - работает при температуре от -60C до +40C, устойчив к влажности и перепадам температур
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Ширина по модулям: 4,5 модуля (135 мм)
• Глубина монтажа: 75 мм
• Максимальное сечение кабеля: 35 мм2
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 4 - снижает энергию, проходящую через цепь при КЗ, повышая безопасность
• Частота: 50 Гц
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: стационарное

Совместимость и монтаж

Автоматический выключатель модульный BM125-3D80-14ln-УХЛ3 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и жилых щитах. Для монтажа требуется свободное место глубиной 75 мм. Подключение кабелей сечением до 35 мм2 выполняется с помощью винтовых зажимов - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Установка возможна в вертикальном положении; горизонтальная установка не запрещена, но требует проверки условий теплоотвода.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Обладает классом токоограничения 4, что снижает риск возгорания при КЗ. Наличие дугогасительной камеры обеспечивает безопасное гашение электрической дуги при отключении. Категория перенапряжения IV и степень загрязнения 2 позволяют применять устройство в промышленных условиях без дополнительной защиты от внешних воздействий.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для сетей с большими токами КЗ
• Характеристика D - идеально для защиты двигателей и другого оборудования с высокими пусковыми токами
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях (склады, улица, производственные цеха)
• Класс токоограничения 4 - минимизирует термические и механические последствия КЗ
• Совместимость с серией OptiDin - единый дизайн и компоновка для удобства сборки щитов

Ограничения применения

• Не предназначен для работы в условиях постоянного контакта с водой, маслом или химически активными средами - степень защиты IP20 не обеспечивает герметичность
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендуется для установки в закрытых щитах без вентиляции при температуре выше +40C - возможен перегрев
• Не подходит для защиты слаботочных цепей (сигнализация, управление) - только для силовых цепей

Примеры использования

• Защита трёхфазного двигателя мощностью до 30–35 кВт в цеху
• Вводной автомат в распределительном щите промышленного объекта
• Щит управления конвейерной линией с несколькими асинхронными двигателями
• Подключение компрессора или насосной станции в условиях умеренного климата

Практические советы

• Выбирая автоматический выключатель модульный BM125-3D80-14ln-УХЛ3, убедитесь, что расчетный ток КЗ в вашей сети не превышает 20 кА - иначе он не сможет отключить аварию
• Для многожильных кабелей используйте наконечники - это исключит плохой контакт и нагрев
• Проверьте посадочные размеры перед установкой: ширина 135 мм, глубина 75 мм - места должно быть достаточно даже при плотной компоновке
• При использовании в холодных условиях (ниже -20C) перед первым включением дайте аппарату адаптироваться к температуре - особенно важно для теплового расцепителя
• Не заменяйте этот автомат на менее мощный - 80 А и характеристика D выбраны специально для тяжёлых режимов. Применение автомата с характеристикой C или B может вызвать ложные срабатывания
