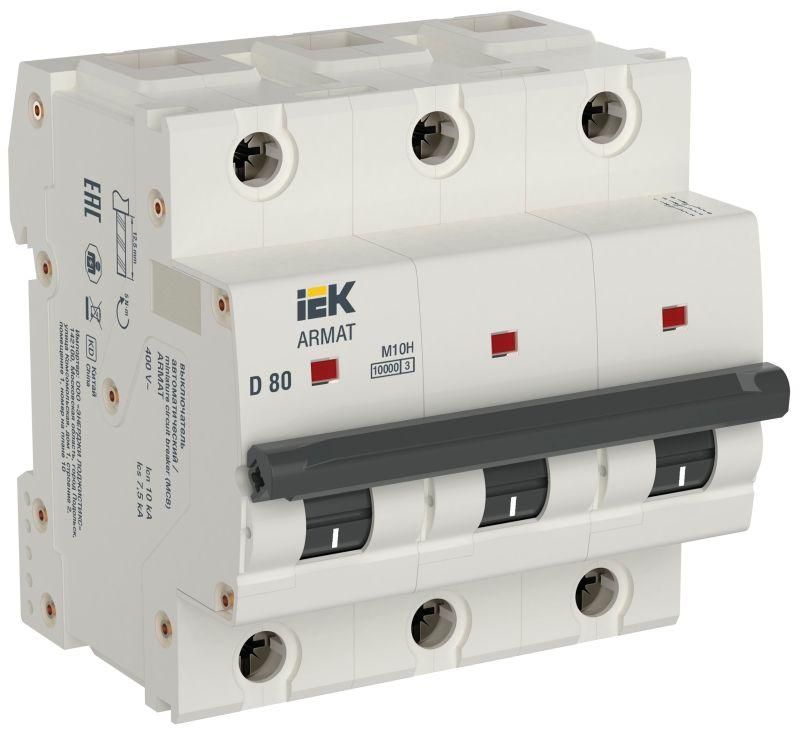

Автоматический выключатель трехполюсный M10H 3P D 80A ARMAT | AR-M10H-3-D080 IEK

Автоматический выключатель модульный трехполюсный M10H 3P D 80A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленного и коммерческого оборудования, где требуется надежная коммутация при высоких пусковых токах.

Назначение и область применения

Автоматический выключатель модульный M10H 3P D 80A используется для защиты трёхфазных сетей переменного тока с частотой 50 Гц и рабочим напряжением до 400 В. Характеристика срабатывания «D» позволяет ему выдерживать кратковременные пусковые токи, характерные для мощных двигателей, сварочных аппаратов, насосов и компрессоров. Применяется в распределительных щитах заводов, объектов ЖКХ, торговых центров и других местах с высокими нагрузками.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 690 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +70 C
• Поперечное сечение подключаемых проводников: 1–50 мм2
• Количество модулей: 3 (занимает 3 ширины DIN-рейки)
• Частота: 50 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем запылённости
• Номинальный момент затяжки клемм: 5 Нм

Совместимость и монтаж

Автоматический выключатель M10H 3P D 80A монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких дополнительных креплений не требует. Подключение проводов возможно с сечением от 1 до 50 мм2, что позволяет использовать как одножильные, так и многожильные кабели. Для надёжного соединения соблюдайте момент затяжки 5 Нм - недостаточно или слишком сильно затянутые клеммы снижают срок службы аппарата. Каждый полюс имеет два зажима: верхний и нижний - можно подключить питание с любой стороны. Также возможна установка до четырёх дополнительных устройств серии AUX (например, блокировок, сигнализации, расцепителей).

Безопасность и стандарты

Автоматический выключатель серии ARMAT соответствует требованиям ГОСТ IEC 60947-2 (для промышленных выключателей) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, повышая безопасность при аварии. Дугогасительная система состоит из двух камер с 24 деионными пластинами, что гарантирует быстрое гашение дуги даже при максимальной отключающей способности 10 кА. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние автомата без вскрытия щита.

Преимущества

• Увеличенная присоединительная способность - поддерживает провода до 50 мм2, исключает необходимость переходников
• Механизм свободного расцепления обеспечивает мгновенное отключение при КЗ, независимо от скорости движения рукоятки
• Омеднённая ферромагнитная скоба и дугогасительный кокон минимизируют эрозию контактов и продлевают срок службы
• Усиленный корпус выдерживает механические воздействия и повышенные температуры
• Дополнительный изоляционный кожух предотвращает случайные прикосновения к токоведущим частям при открытой крышке
• Индикатор положения контактов упрощает диагностику состояния автомата
• Гибкая комплектация: возможность подключения AUX-блоков (сигнализация, дистанционное управление)

Ограничения применения

Автоматический выключатель M10H 3P D 80A не предназначен для работы в условиях постоянной влажности, прямого попадания воды или пыли - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для установки вне помещений без дополнительной защиты. Также не следует использовать в цепях с постоянным током (DC) - он рассчитан только на переменный ток 50 Гц. Номинальный ток 80 А не подходит для защиты цепей с меньшими нагрузками - для них лучше выбрать автоматы с характеристикой B или C и меньшим номиналом.

Примеры использования

• Защита трёхфазного двигателя мощностью до 30 кВт с высоким пусковым током
• Щитовая защита конвейерной линии на заводе
• Распределительный щит холодильного комплекса с компрессорами
• Оборудование сварочных постов с импульсной нагрузкой
• Цепи питания больших насосных станций

Практические советы

• Выбирая автомат M10H 3P D 80A, проверьте соответствие сечения кабеля - используйте провода 10–35 мм2 для типичных промышленных нагрузок; 50 мм2 применяйте только при длинных линиях или экстремальных токах.
• Не забывайте про правильный момент затяжки - 5 Нм. Используйте крутящий ключ с ограничителем.
• При установке нескольких автоматов рядом - оставляйте минимальный зазор между ними для теплоотвода, особенно при работе на пределе 80 А.
• Для удалённого контроля состояния подключите AUX-блок сигнализации - это удобно для систем управления и обслуживания.
• Проверяйте индикатор положения перед плановым осмотром - если он не показывает «OFF» при отключенном оборудовании, это сигнал к диагностике механизма.
• Не заменяйте этот автомат на более слабый - характеристика D специально выбрана для тяжёлых условий. Для легких нагрузок (освещение, розетки) берите B или C.
