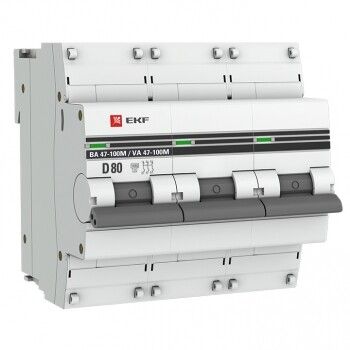

Автоматический выключатель 3P 80А (D) 10kA ВА 47-100M c электромагнитным расцепителем EKF PROxima - mcb47100m-3-80D-pro

Автоматический выключатель ВА 47-100M от EKF - трёхполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания. Номинальный ток 80 А и отключающая способность 10 кА делают его подходящим для мощных нагрузок в промышленной и коммерческой электроустановке. Артикул mcb47100m-3-80d-pro соответствует сериям PROxima.

Назначение и область применения

Автоматический выключатель ВА 47-100M предназначен исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Применяется там, где защита от перегрузок уже реализована другим оборудованием - например, через контакторы с термореле или частотные преобразователи. Подходит для питания двигателей, сварочных аппаратов, конвейеров, насосов и других устройств с высоким пусковым током. Устанавливается в щитах управления, распределительных пунктах и силовых ячейках.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D - подходит для нагрузок с высоким пусковым током (например, двигатели)
• Частота: 50/60 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Поперечное сечение провода: 1–35 мм2 (медный или алюминиевый)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –10 до +50 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм
• Импульсное выдерживаемое напряжение: 4 кВ
• С коммутируемым нейтральным проводником: да - нейтраль также размыкается при отключении
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-100M монтируется на стандартную DIN-рейку типа TS35. Для установки используется двухпозиционная защелка - достаточно зафиксировать верхнюю часть, затем плотно прижать нижнюю. Монтаж возможен в любом положении. Провода подключаются к винтовым зажимам - можно использовать как медные, так и алюминиевые жилы сечением от 1 до 35 мм2. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет опломбировать устройство. Глубина монтажа 45 мм требует достаточного свободного места внутри шита.

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1. Конструкция выполнена с учётом повышенной прочности: корпус усилен заклёпками, чтобы исключить деформацию при аварийных режимах. Защита IP20 гарантирует безопасность при обслуживании, но не защищает от внешней среды - применение вне закрытых щитов запрещено. Коммутация нейтрали повышает уровень безопасности при работах на линии - все фазы и ноль одновременно отключаются.

Преимущества

• Электромагнитный расцепитель с характеристикой D обеспечивает отказ от ложных срабатываний при пуске двигателей
• Усиленный корпус снижает риск расхождения при больших токах КЗ
• Пластины для пломбировки позволяют контролировать доступ к контактам
• Поддержка алюминиевых проводов расширяет возможности при реконструкции старых объектов
• Коммутация нейтрали улучшает безопасность при ремонте
• Долгий срок гарантии - 7 лет

Ограничения применения

• Не применяется для защиты от перегрузок - требуется дополнительная защита (например, тепловые реле)
• IP20 не допускает установку во влажных, пыльных или открытых помещениях
• Не подходит для домашних щитов, где нужна комплексная защита (перегрузка + КЗ)
• Требуется точный подбор сечения проводов - меньше 1 мм2 или больше 35 мм2 недопустимы
• Работает только при температуре выше –10 C - холодные условия требуют обогрева щита

Примеры использования

• Защита пускателей и двигателей на конвейерах в пищевой промышленности
• Отключение сварочных аппаратов в мастерских
• Щиты управления насосными станциями
• Распределительные пункты с частотными преобразователями
• Линии питания тяжёлого оборудования с высоким пусковым током

Практические советы

• Выбирая ВА 47-100M, убедитесь, что перегрузочная защита уже есть в системе - этот аппарат не заменяет тепловое реле
• При использовании алюминиевых проводов обязательно используйте переходные наконечники и соблюдайте момент затяжки
• Проверьте глубину шита перед монтажом - 45 мм требует минимум 60 мм свободного пространства
• Обязательно опломбируйте крышку после подключения - это требование нормативов для промышленных объектов
• Не устанавливайте рядом с источниками тепла - рабочая температура до +50 C легко достигается возле нагревательных элементов
• Для многократных операций отключения проверяйте состояние контактов каждые 1–2 года
