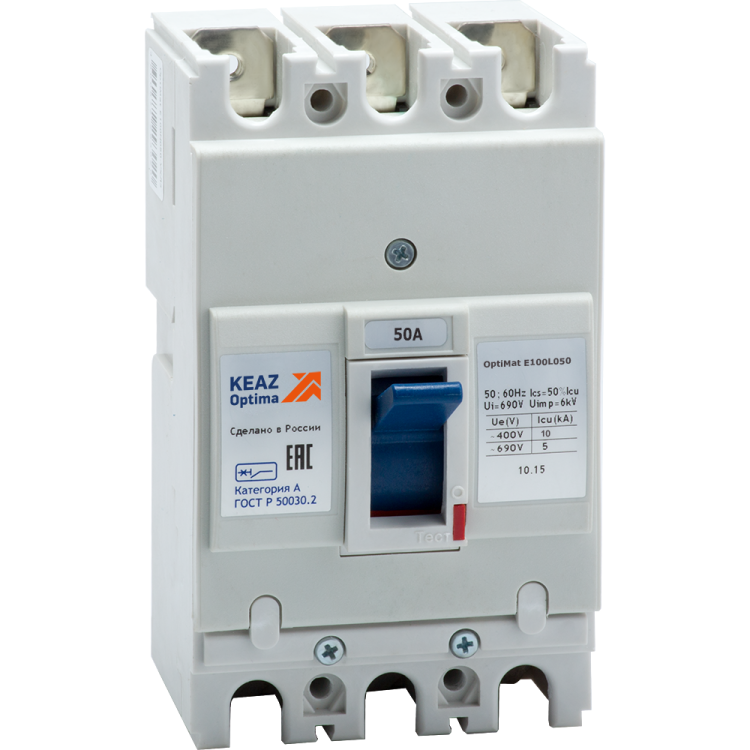

Выключатель автоматический 50А 10кА OptiMat E100L050 УХЛ3 КЭАЗ 100005

Автоматический выключатель OptiMat E100L050 от КЭАЗ - трёхполюсное устройство с номинальным током 50 А и отключающей способностью 10 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Выключатель OptiMat E100L050 устанавливается на монтажную плату или DIN-рейку (с адаптером) и применяется в системах электроснабжения зданий, промышленного оборудования и инфраструктуры.

Назначение и область применения

OptiMat E100L050 используется для защиты электрических цепей переменного тока от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитах распределительных устройств, на производственных линиях, в системах освещения, насосных станциях, конвейерах и других объектах с нагрузкой до 50 А. Применяется в условиях коммерческого, жилого и промышленного строительства.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 10 кА при 400 В AC
• Количество полюсов: 3
• Род тока: переменный (AC), 50/60 Гц
• Тип расцепителя: электромагнитный (срабатывает при 500 А) и тепловой (защита от перегрузки)
• Диапазон регулировки срабатывания короткого замыкания: 10 А (фиксированная уставка)
• Максимальное сечение кабеля: 10 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Диапазон рабочих температур: от -60 C до +40 C
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Тип подключения: винтовое
• Тип привода: ручной рычажковый
• Крепление: винтовое
• Способ монтажа: монтажная плата (требует фиксации болтами); при необходимости - на DIN-рейку через специальный адаптер
• Наличие дугогасительной камеры: да (3 камеры, по одной на каждый полюс)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

OptiMat E100L050 совместим с другими аппаратами серии OptiMat E благодаря единым габаритам и глубине установки. Это позволяет компактно размещать устройства в одном шкафу без лишних зазоров. Монтаж возможен:

• На монтажную плиту - с использованием винтовых креплений;
• На DIN-рейку - только с применением специального адаптера (не входит в комплект).

Подключение проводов - винтовое, с максимальным сечением 10 мм2. Питание можно подвести с любой боковой стороны - устройство не имеет полярности. Для обеспечения безопасности при обслуживании предусмотрена возможность механического разъединения.

Безопасность и стандарты

OptiMat E100L050 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Устройство прошло сертификацию и внесено в Реестр радиоэлектронной продукции (код РЭ-2521/20). Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Наличие дугогасительных камер снижает риск возгорания при отключении больших токов.

Преимущества

• Фиксированная уставка магнитного расцепителя (500 А) обеспечивает надёжное отключение при коротком замыкании без настроек.
• Широкий диапазон рабочих температур (-60…+40 C) делает устройство пригодным для использования в неотапливаемых помещениях и на открытых площадках.
• Одинаковая глубина установки с модульными аппаратами упрощает сборку щитов и снижает стоимость проекта.
• Возможность подвода питания с любой стороны повышает гибкость при проектировании.
• Изготовлен в литом корпусе - прочный, герметичный, долговечный.

Ограничения применения

• Не предназначены для постоянной работы при температурах выше +40 C - требуется принудительное охлаждение или перемещение в более прохладное место.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты (например, в герметичном шкафу).
• Отсутствие вспомогательных контактов - невозможно удалённое управление или сигнализация состояния.
• Не поддерживает модификацию - нельзя добавить расцепители или блокировки после установки.
• Монтаж на DIN-рейку требует отдельного адаптера, который не входит в комплект.

Примеры использования

• Защита главного входа в многоквартирный дом - питание этажных щитков на 50 А.
• Щит управления конвейерной линии на заводе - защита двигателя мощностью до 11 кВт.
• Распределительный щит на складском комплексе - отключение цепей освещения и розеток.
• Оборудование насосной станции - предохранение от скачков тока при запуске насосов.

Практические советы

• При выборе кабеля соблюдайте максимум 10 мм2 - превышение может вызвать нагрев и плохой контакт.
• Если монтируете на DIN-рейку - обязательно используйте официальный адаптер КЭАЗ, чтобы избежать перекоса и потери контакта.
• Проверьте направление подвода питания перед установкой - хотя устройство нечувствительно к полярности, рекомендуется соблюдать единую схему в щите.
• При работе в условиях низких температур (+40 C и ниже) проверяйте целостность изоляции и плотность затяжки винтов - металл становится хрупче.
• Для сервисного обслуживания всегда отключайте питание - даже при выключенном рычаге есть опасность поражения током на входных клеммах.
