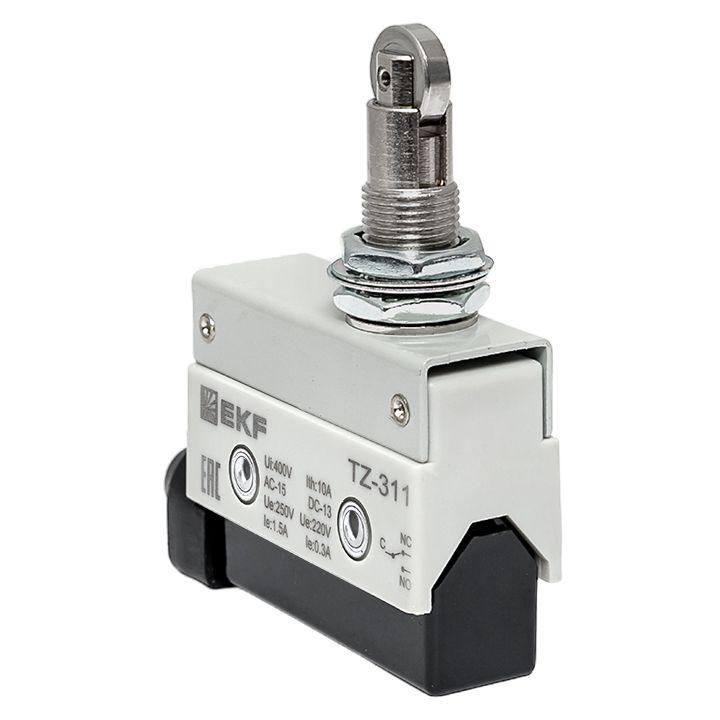

Концевой выключатель PROxima 1НО 1НЗ с роликовым эксцентриком EKF TZ-311

Концевой выключатель EKF tz-311 - это надёжный механический коммутационный элемент с металлическим корпусом, предназначенным для фиксации положения подвижных узлов в автоматических системах. Мгновенное переключение с роликовым эксцентриком обеспечивает точную работу даже при высоких скоростях движения.

Назначение и область применения

Концевой выключатель EKF tz-311 используется для определения предельных положений движущихся деталей в автоматизированных системах. Он замыкает или размыкает электрическую цепь при достижении объектом заданной точки - например, когда дверь полностью закрывается, стол станка достигает крайнего положения или лента конвейера проходит через контрольную зону. Применяется в системах управления, сигнализации и безопасности на производстве.

Технические характеристики

• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет одновременно контролировать два состояния;
• Тип привода: роликовый толкатель - снижает трение, работает плавно при любом угле подхода;
• Номинальный ток: до 8 А постоянного тока (DC-13, 24 В); до 10 А переменного тока (AC-15, 125 В); до 1,5 А переменного тока (AC-15, 230 В); до 0,5 А постоянного тока (DC-13, 125 В); до 0,3 А постоянного тока (DC-13, 230 В);
• Подключение: зажимной - провода фиксируются в клеммах без пайки, удобно для быстрого монтажа и обслуживания;
• Корпус: металлический - прочный, устойчив к механическим повреждениям и внешним воздействиям;
• Рабочая температура: от –10 C до +80 C - подходит для большинства промышленных условий;
• Защита IP40: защищён от твёрдых частиц крупнее 1 мм, но не от воды - не предназначен для влажных сред;
• Соответствие: DIN EN 50041 - европейский стандарт для концевых выключателей.

Совместимость и монтаж

Концевой выключатель EKF tz-311 совместим со всеми типами креплений, соответствующими габаритам стандарта DIN EN 50041. Для установки требуется свободный доступ к месту срабатывания - ролик должен беспрепятственно касаться движущегося элемента. Подключение осуществляется через зажимные клеммы: зачищенные провода вставляются и затягиваются отвёрткой. Убедитесь, что сечение провода не превышает 2,5 мм2 - иначе контакт может плохо фиксироваться.

Безопасность и стандарты

EKF tz-311 соответствует требованиям DIN EN 50041 и ГОСТ IEC 60947-5-1-2014, которые регламентируют безопасность и надёжность коммутационных устройств в промышленном оборудовании. Сертификация гарантирует соответствие параметрам нагрузки, износостойкости и электрической целостности.

Преимущества

• Металлический корпус обеспечивает долговечность в условиях вибраций и ударов;
• Роликовый толкатель снижает износ и позволяет работать при наклонных углах подъёма - не требует идеального выравнивания;
• Наличие двух типов контактов (НО+НЗ) даёт возможность использовать один прибор вместо двух - экономит место и проводку;
• Зажимной способ подключения исключает необходимость пайки и ускоряет сервисное обслуживание.

Ограничения применения

• Степень защиты IP40 не допускает использование во влажных помещениях, на улице или там, где возможны брызги воды, масла или пылевых потоков;
• Не рекомендован для цепей с током выше указанных значений - особенно при работе с индуктивными нагрузками (например, катушками реле), где возникают скачки напряжения;
• При температуре ниже –10 C материал корпуса теряет часть эластичности - возможны трудности с плавностью хода ролика;
• Не предназначен для частого ручного срабатывания - рассчитан на длительную работу в составе автоматической системы.

Примеры использования

• Фиксация крайних положений стола ЧПУ станка;
• Контроль закрытия дверей шкафа управления или лифтовой кабины;
• Определение наличия изделия на конвейере перед операцией сварки или упаковки;
• Автоматическое отключение двигателя при достижении максимального хода в механизме подъёма.

Практические советы

• Перед установкой проверьте, чтобы ролик мог легко касаться движущегося элемента - угол контакта лучше всего 90°, но допустимы отклонения до +-30°;
• Используйте кабель с жилами достаточной толщины - при токе более 5 А выбирайте медные провода сечением не менее 1,5 мм2;
• При монтаже в вибрирующих системах используйте контргайки или герметик для фиксации крепления - предотвращает самопроизвольное ослабление;
• Не применяйте EKF tz-311 в качестве основного выключающего устройства - он служит для контроля, а не для частого включения/выключения мощных потребителей;
• Проверяйте состояние ролика каждые 6–12 месяцев - при появлении забоин или износа замените его, чтобы сохранить точность срабатывания.
