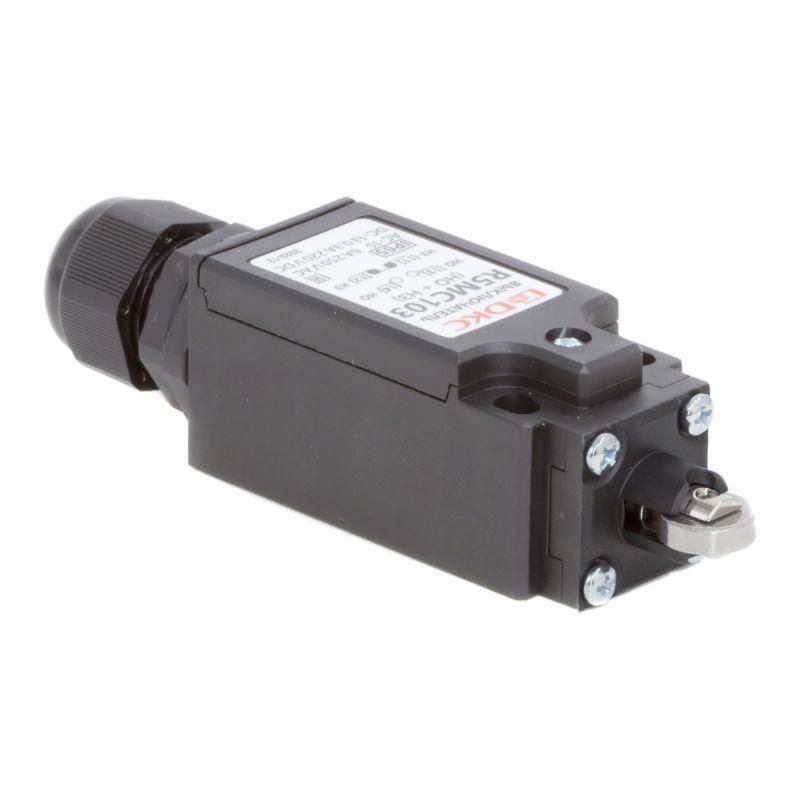

Выключатель концевой с двумя контактами нормально открытый + закрытый (NO+NC). роликом. DKC R5MC103 ДКС

Концевой выключатель DKC r5mc103 - это двухконтактное устройство с нормально открытым (НО) и нормально замкнутым (НЗ) контактами, оснащённое роликовым толкателем и защищённое до IP65. Он предназначен для безопасной коммутации цепей в системах автоматизации, особенно там, где требуется надёжная фиксация положения и контроль перемещений. Выключатель DKC r5mc103 применяется в условиях повышенной запылённости и влаги, что делает его подходящим решением для промышленного оборудования.

Назначение и область применения

Концевой выключатель DKC r5mc103 используется для регистрации окончания движения механизма - например, когда деталь достигает предельного положения. Благодаря наличию одновременно НО и НЗ контактов он позволяет реализовать схемы с дублирующим контролем, что важно для функций безопасности. Применяется в системах аварийной остановки, блокировках дверей, позиционировании на конвейерах, станках и упаковочных линиях.

Технические характеристики

• Тип контактов: один нормально открытый (НО) и один нормально замкнутый (НЗ)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Номинальный ток:
  • Переменный ток AC-15: 5 А при 24 В, 125 В, 230 В
  • Постоянный ток DC-13: 5 А при 24 В; 0,4 А при 125 В; 0,2 А при 230 В
• Подключение: кабельный ввод M20 (метрическая резьба)
• Материал корпуса: чёрный термостойкий пластик
• Рабочая температура: от –10 C до +70 C
• Конструкция корпуса: прямоугольный параллелепипед, компактная форма
• Фиксация: механическая фиксация положения толкателя после срабатывания

Совместимость и монтаж

Концевой выключатель DKC r5mc103 совместим с любыми системами, использующими стандартные кабели с внешним диаметром до 18 мм. Кабельный ввод M20 требует установки соответствующего зажима или гильзы. Для монтажа используются два винта на боковой поверхности корпуса - они позволяют закрепить выключатель на плоской поверхности или раме. Учитывайте посадочные размеры: корпус имеет прямоугольную форму, поэтому необходим свободный доступ к месту крепления. Фиксация толкателя обеспечивает устойчивость к вибрациям, но требует ручного сброса после срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах функций безопасности благодаря дублированию контактов (НО+НЗ) и высокой степени защиты IP65. Хотя явного указания на соответствие EN ISO 13849 или IEC 60947-5-1 в данных нет, конструктивно выключатель DKC r5mc103 подготовлен для таких задач. Рекомендуется проверять соответствие конкретным проектным нормам перед внедрением в критически важные цепи.

Преимущества

• Два типа контактов в одном корпусе - снижают потребность в дополнительных устройствах
• Роликовый толкатель обеспечивает плавное срабатывание даже при малых усилиях и трении
• Механическая фиксация предотвращает самопроизвольное возвращение в исходное положение
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Чёрный пластиковый корпус устойчив к ультрафиолету и химическим воздействиям

Ограничения применения

• Не предназначена для работы с постоянным током выше 0,4 А при напряжении 125 В и выше - возможна дуга и быстрый износ контактов
• Фиксированная конструкция толкателя требует ручного сброса после срабатывания - нельзя использовать в режиме автоматического возврата
• Нет встроенной индикации состояния - необходимо подключать внешние сигнализаторы
• Не рекомендован для частых циклов более 10000 в час - срок службы ограничен механической износостойкостью

Примеры использования

• Автоматическая дверь станка: выключатель DKC r5mc103 фиксирует закрытие ограждения - при открытии размыкается НЗ контакт, отключая питание
• Конвейерная система: ролик срабатывает при достижении продукта крайнего положения - НО контакт активирует следующую операцию
• Лифт или элеватор: использование обоих контактов для дублирования сигнала “дверь закрыта” - повышает отказоустойчивость
• Упаковочный модуль: выключатель контролирует положение штока - при выходе за пределы срабатывает сигнал аварии

Практические советы

• Выбирайте место установки так, чтобы ролик всегда находился под углом 90° к движущейся части - это минимизирует боковые нагрузки
• Используйте кабель с жилами 0,5–1,5 мм2 - оптимально для токов до 5 А и совместим с M20 вводом
• Проверьте, что толкатель не задевает другие детали - при наличии препятствий возможны ложные срабатывания
• После монтажа протестируйте работу обоих контактов отдельно - убедитесь, что НО и НЗ меняются синхронно
• При длительном использовании в условиях вибраций периодически проверяйте затяжку винтов крепления
