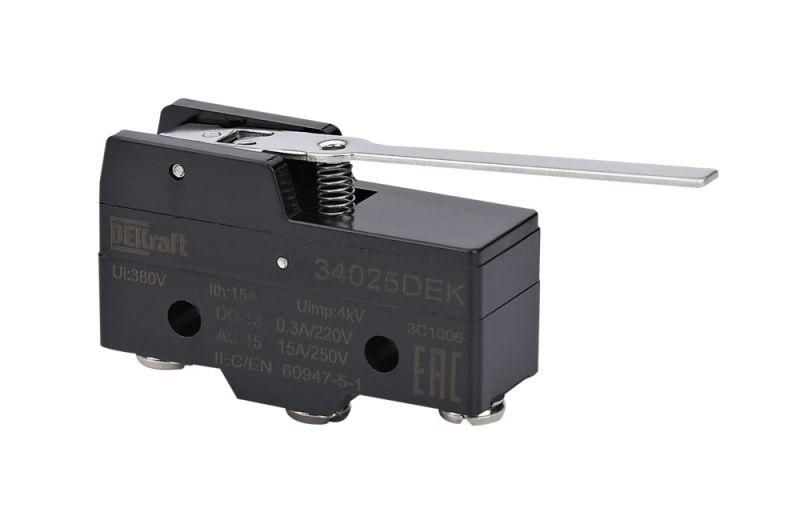

Выключатель концевой 1НО1НЗ миниатюрный шарнирн. длиннорычажного типа DEKraft 34025DEK APC

Выключатель концевой миниатюрный шарнирного длиннорычажного типа 1НО1НЗ от DEKraft (арт. 34025dek) - компактное устройство для фиксации положений механизмов в автоматизированных системах. Он обеспечивает надёжное коммутирование при малых нагрузках, устойчив к запылённым и влажным условиям, и подходит для установки на станки, конвейеры и другие промышленные устройства.

Назначение и область применения

Выключатель концевой миниатюрный шарнирного длиннорычажного типа 1НО1НЗ используется для контроля окончания движения исполнительных органов: перемещения стола, зажима детали, открытия крышки или завершения цикла механизма. Его применяют там, где требуется точное определение предельного положения с использованием двух типов контактов - нормально замкнутого (НЗ) и нормально разомкнутого (НО). Устройство подходит для оборудования с высокой частотой срабатываний и в условиях повышенной механической нагрузки.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ (всего 2 переключающих)
• Номинальный рабочий ток: 0,8 А при переменном токе 230 В (AC-15)
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Ударостойкость: IK04 - устойчив к слабым внешним ударам
• Рабочая температура: от -20 C до +80 C
• Электрическая износостойкость: ≥500 000 циклов при DC-13
• Тип включения: мгновенный переключатель - контакт замыкается/размыкается сразу при воздействии
• Тип элемента управления: прямой роликовый толкатель - работает при параллельном движении рычага
• Материал корпуса: термопластичный пластик с огнестойкими свойствами
• Класс изоляции: Class II - двойная изоляция, без необходимости заземления
• Тип подключения: кабельный ввод с резьбой PG
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель концевой миниатюрный шарнирного длиннорычажного типа 1НО1НЗ крепится к поверхности оборудования с помощью винтов с метрической или самонарезной резьбой. Монтажные отверстия расположены в соответствии с форматом DIN EN 50047, что позволяет использовать стандартные крепёжные элементы. Кабельный ввод PG обеспечивает герметичное прохождение провода - достаточно выбрать подходящий диаметр кабеля (обычно 4–7 мм). Для правильной работы важно, чтобы ось действия толкателя совпадала с направлением движения механизма, иначе возможна деформация рычага.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-5-1 (для промышленных контроллеров) и ГОСТ IEC 60204-1 (безопасность машин). Благодаря двойной изоляции класса II и огнестойкому корпусу, устройство безопасно применять в системах, где исключено заземление металлических частей. Соответствие IP65 и IK04 гарантирует работу даже в условиях брызг, пыли и случайных ударов.

Преимущества

• Компактный размер - легко интегрируется в ограниченные пространства
• Два типа контактов в одном корпусе - экономит место и снижает количество точек подключения
• Модульная конструкция - упрощает замену внутренних компонентов без демонтажа всего устройства
• Высокая долговечность - до 500 тыс. циклов срабатывания
• Защита IP65 и IK04 - устойчив к жёстким промышленным условиям
• Отсутствие необходимости в заземлении благодаря классу II

Ограничения применения

Не предназначен для работы с токами выше 0,8 А при напряжении 230 В переменного тока. Не рекомендуется использовать в средах с постоянным погружением в жидкости - IP65 защищает от брызг, но не от длительного контакта с водой. Также не следует применять при температурах ниже -20 C или выше +80 C - это может повредить пластиковые элементы и снизить надёжность контактов. Роликовый толкатель требует прямолинейного движения - не подходит для угловых или вращательных воздействий.

Примеры использования

• Фиксация крайнего положения стола на фрезерном станке
• Контроль закрытия дверцы защитного кожуха на прессе
• Определение наличия детали на конвейере перед операцией сварки
• Автоматическое отключение при достижении максимального хода гидроцилиндра
• Системы безопасности, требующие одновременного контроля открытого и закрытого состояния

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался без трения - это продлит срок службы толкателя
• Используйте кабели с изоляцией, совместимой с температурой от -20 C до +80 C
• При монтаже в местах с вибрацией - дополнительно закрепите кабель хомутами, чтобы избежать перегиба в месте входа
• Для удобства сервиса - сохраняйте схему подключения контактов НО и НЗ, так как они меняются при изменении ориентации рычага
• Проверяйте состояние ролика каждые 10–15 тыс. циклов - при появлении задиров или износа замените выключатель, чтобы избежать ложных срабатываний
