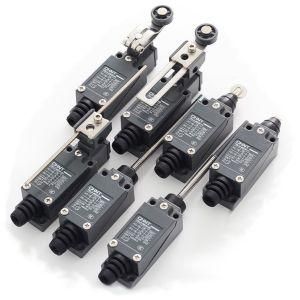

Выключатель путевой YBLX-ME/8166 универсального типа I (R) | 443030 CHINT

Выключатель путевой универсального типа I (R) бренда CHINT, артикул 443030 - это надёжный концевой выключатель с универсальным механизмом, предназначенный для точной фиксации положения движущихся узлов в системах автоматизации и безопасности.

Назначение и область применения

Выключатель путевой универсального типа I (R) применяется для автоматического отключения, переключения или контроля работы механизмов при достижении ими заданного предела перемещения. Подходит для использования в системах безопасности на станках, конвейерах, лифтах, шлюзах и других устройствах с линейным или поворотным движением. Устройство реагирует на механический контакт, обеспечивая остановку или изменение направления движения до достижения опасной зоны.

Технические характеристики

• Тип изделия: Концевой выключатель с универсальным механизмом
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Номинальный ток: 0,8 А при AC-15 (230 В переменного тока); 0,8 А при DC-13 (24 В постоянного тока)
• Рабочее напряжение: до 380 В переменного тока (50/60 Гц), до 220 В переменного тока
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и от капель воды, падающих вертикально
• Материал корпуса: Металл с порошковым покрытием - устойчив к коррозии и механическим воздействиям
• Диапазон температур: от –5 C до +40 C - не предназначен для экстремальных условий
• Габариты: 156×28,5×28 мм - компактная форма для установки в ограниченном пространстве
• Тип подключения: Кабельный ввод PG - позволяет использовать гибкие кабели с определёнными внешними диаметрами

Совместимость и монтаж

Выключатель путевой универсального типа I (R) совместим с кабелями, соответствующими стандарту PG (например, PG7, PG9, PG11). Для правильного монтажа необходимо закрепить устройство так, чтобы рычаг или ролик точно контактировали с движущимся элементом. Учитывайте посадочные размеры: корпус имеет жесткую форму, поэтому требует точного позиционирования. Кабельный ввод не предусматривает быстрого соединения - требуется ручная затяжка и проверка герметичности после подключения.

Безопасность и стандарты

Выключатель соответствует требованиям к использованию в цепях с номинальным напряжением до 380 В и током до 0,8 А. Применяется в соответствии с классификацией AC-15 и DC-13. Отсутствие сертификата IP65 или взрывозащиты ограничивает применение во влажных, агрессивных или взрывоопасных средах.

Преимущества

• Два типа контактов (НЗ+НО) позволяют реализовать сложную логику управления одним устройством
• Металлический корпус с порошковым покрытием обеспечивает долговечность даже в условиях повышенной запылённости
• Кабельный ввод PG исключает необходимость в дополнительных муфтах или переходниках
• Универсальный механизм адаптируется к различным типам столкновений - ударному, скольжению, давлению

Ограничения применения

• Не подходит для установки в местах с высокой влажностью, брызгами или струями воды - степень защиты IP52 недостаточна
• Работает только в температурном диапазоне –5…+40 C; при низких температурах возможна потеря чувствительности
• Недопустимо использование в цепях с током выше 0,8 А переменного или 0,16 А постоянного тока - риск сваривания контактов
• Не предназначен для частых циклов с высокой скоростью удара - износ механизма увеличивается при >1000 циклов/час

Примеры использования

• Ограничение хода подвижной платформы на станке с ЧПУ
• Фиксация крайнего положения ленты на конвейере
• Автоматическое отключение лифта при достижении верхней/нижней точки
• Контроль открывания люка в системе безопасности

Практические советы

• Перед установкой проверьте, что рычаг выключателя свободно перемещается и не испытывает боковой нагрузки - это продлит срок службы
• Используйте кабель с подходящим наружным диаметром для ввода PG - слишком толстый кабель повредит уплотнение
• При необходимости многократного срабатывания выбирайте места с минимальным ударным воздействием - лучше использовать мягкие упоры
• Для обслуживания отключите питание и проверяйте целостность контактов мультиметром - особенно важна проверка НЗ-контакта
• Артикул 443030 от CHINT - один из немногих моделей с комбинированным контактом в этом ценовом сегменте; аналоги часто имеют только НО или НЗ
