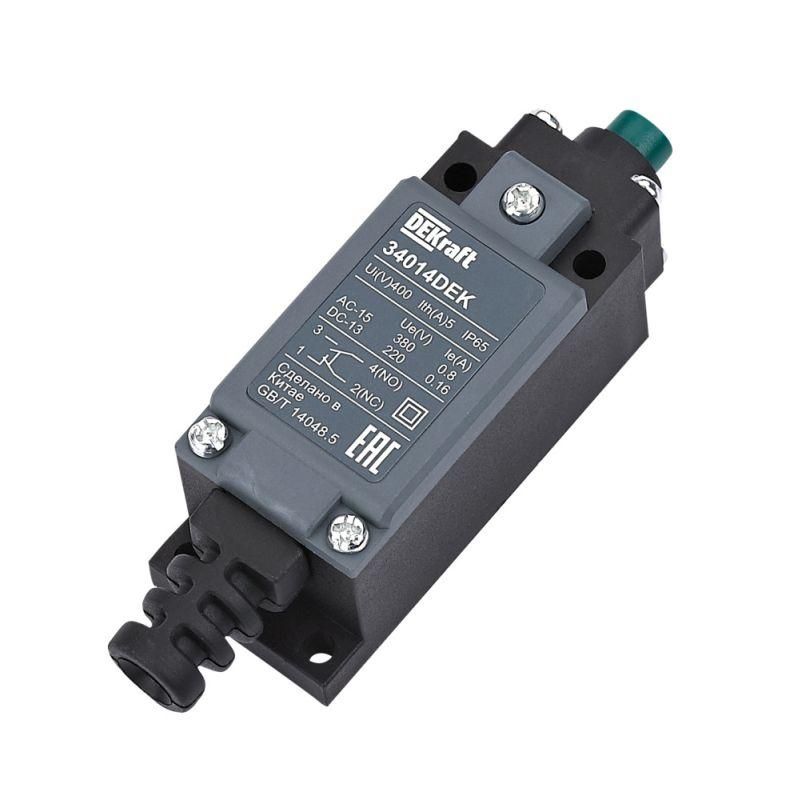

Выключатель концевой 1НО1НЗ кнопочный плунжер пласт. DEKraft 34014DEK APC

Выключатель концевой пластиковый 1 нормально открытый 1 нормально закрытый кнопочный плунжер от DEKraft (арт. 34014dek) - надёжный коммутационный элемент для фиксации положений механизмов в автоматизированных системах. Он сочетает два контакта (НО и НЗ) в одном корпусе, обеспечивает высокую степень защиты и устойчив к механическим воздействиям.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей оборудования. Подходит для управления циклами в станках, конвейерах, шлюзах, лифтах, упаковочных машинах и других устройствах, где требуется точная фиксация позиций. Благодаря наличию двух контактов (НО и НЗ), позволяет реализовать безопасные алгоритмы управления - например, аварийную остановку при достижении предела хода.

Технические характеристики

• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при нажатии, без задержки
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Номинальный ток: 0,8 А при переменном токе 230 В (AC-15)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (соответствует легкому механическому воздействию)
• Материал корпуса: термопластичный пластик с двойной изоляцией
• Рабочая температура: от -20 C до +70 C
• Тип подключения: кабельный ввод с резьбой PG (стандартный размер для гибкого провода)
• Электрическая износостойкость: ≥1 млн циклов при нагрузке DC-13
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой пластиковый 1 нормально открытый 1 нормально закрытый кнопочный плунжер крепится на поверхность оборудования с помощью винтов с метрической или самонарезной резьбой. Монтажные отверстия расположены с учётом стандарта DIN EN 50047-2020 - совместим со стандартными кронштейнами и крепёжными элементами. Кабельный ввод PG позволяет подключить провод с внешним диаметром до 8–10 мм. Устройство не требует специальных инструментов для установки - достаточно отвертки и подходящего кабеля.

Безопасность и стандарты

Изделие соответствует требованиям международных и российских стандартов безопасности: ГОСТ IEC 60947-5-1 (для промышленных выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через наличие двух независимых контактов - один для рабочего сигнала, второй для контрольного или аварийного отключения. Это исключает ложное срабатывание и повышает отказоустойчивость системы. Двойная изоляция корпуса снижает риск поражения током даже при повреждении внешней среды.

Преимущества

• Компактная форма - занимает мало места на оборудовании
• Модульная конструкция - упрощает замену внутреннего механизма без демонтажа всего устройства
• Высокая долговечность - 1 млн+ циклов работы
• Защита IP65 и IK04 - работает в запылённых, влажных и вибрационных условиях
• Прямой роликовый толкатель - минимизирует трение, увеличивает срок службы привода

Ограничения применения

• Не предназначен для работы при токах выше 0,8 А при 230 В AC - превышение вызывает перегрев и выход из строя
• Пластиковый корпус не выдерживает агрессивных химических сред (кислоты, растворители) - не использовать в химпроизводстве
• Работает только в диапазоне температур -20…+70 C - при более низких температурах возможна потеря эластичности материалов
• Не рекомендован для частого ручного оперирования - рассчитан на механический привод, а не на кнопочные нажатия человеком

Примеры использования

• На конвейере: фиксирует окончание перемещения изделия перед зоной упаковки
• На станке ЧПУ: сигнал о достижении нулевой точки оси
• В дверях шлюза: отключение питания при неполном закрытии
• В подъёмниках: аварийная остановка при достижении верхней/нижней границы

Практические советы

• При монтаже проверьте, чтобы толкатель был параллелен направлению движения - иначе возникнет боковая нагрузка и быстрый износ
• Выбирайте кабель с жилами не меньше 0,5 мм2 - для надёжного подключения к 0,8 А
• Обязательно используйте герметик или резиновые кольца вокруг кабельного ввода PG, если устройство установлено во влажной среде
• Перед первым запуском протестируйте работу обоих контактов (НО и НЗ) мультиметром - убедитесь, что они переключаются корректно
• При замене аналога - сверьте тип привода (плунжер с роликом) и размеры крепления - не все модели совместимы
