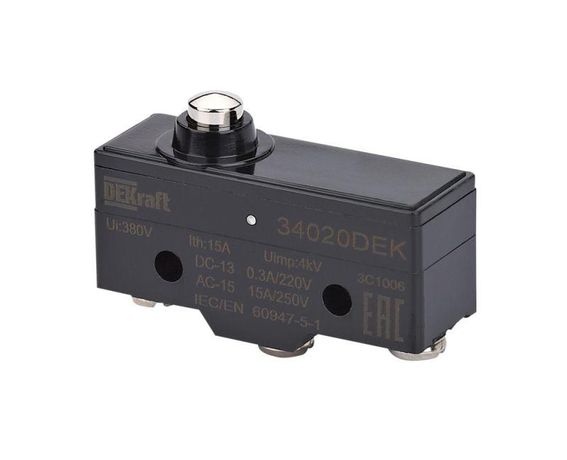

Выключатель концевой 1НО1НЗ миниатюрный плунжерн. типа DEKraft 34020DEK APC

Выключатель концевой миниатюрный плунжерного типа 1НО1НЗ от DEKraft (арт. 34020dek) - надёжный коммутирующий элемент для контроля положения механизмов в жёстких условиях. Компактная конструкция, высокая степень защиты и долгий ресурс делают его подходящим решением для автоматизированных систем, где важна точность и безопасность.

Назначение и область применения

Выключатель концевой миниатюрный плунжерного типа 1НО1НЗ используется для фиксации крайних положений движущихся частей оборудования. Он срабатывает при механическом воздействии на толкатель - например, когда деталь задевает выключатель при достижении предела хода. Подходит для установки на станках, конвейерах, шлюзах, лифтах, упаковочных машинах и других устройствах, требующих сигнализации окончания движения.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Номинальный рабочий ток: 0,8 А
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от -20 C до +80 C
• Материал корпуса: термопластичный пластик с огнестойкими свойствами
• Электрическая износостойкость: ≥500 000 циклов при нагрузке DC-13
• Тип подключения: кабельный ввод с резьбой PG (стандартный для промышленных устройств)
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1
• Класс изоляции: II - двойная изоляция, заземление не требуется
• Ударопрочность: IK04 (защита от ударов до 0,35 Дж)
• Гарантия: 36 месяцев

Совместимость и монтаж

Выключатель концевой миниатюрный плунжерного типа 1НО1НЗ крепится на поверхность оборудования с помощью двух монтажных винтов - с метрической или самонарезной резьбой. Посадочные отверстия соответствуют габаритам, указанным в стандарте DIN EN 50047-2020. Кабельный ввод PG позволяет использовать провода с внешним диаметром 4–7 мм. Для герметизации рекомендуется применять уплотнительные кольца, совместимые с PG-вводом. Модульная конструкция упрощает замену внутренней группы контактов без демонтажа всего устройства.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Двойная изоляция класса II исключает необходимость подключения к заземлению, снижая риск поражения током. Корпус изготовлен из огнестойкого материала, что повышает пожаробезопасность в случае аварийного нагрева. Соответствие IP65 и IK04 обеспечивает работу в запылённых, влажных и удароопасных средах.

Преимущества

• Компактный размер - легко интегрируется в ограниченные пространства
• Долгий срок службы - более 500 тыс. циклов работы
• Защита IP65 и IK04 - устойчив к пыли, брызгам и механическим повреждениям
• Двойная изоляция - безопасность без заземления
• Модульная сборка - быстрая замена контактов без замены всего выключателя
• Широкий диапазон температур - работает в холодных и горячих помещениях

Ограничения применения

Не предназначен для коммутации токов выше 0,8 А. Не следует использовать в средах с постоянным погружением в жидкости - IP65 защищает от брызг, но не от длительного погружения. Отказ от заземления возможен благодаря классу II, однако в системах с повышенными требованиями к ЭМИ может потребоваться экранирование кабеля. Не рекомендуется применять в местах с постоянным воздействием агрессивных химических веществ - пластиковый корпус не устойчив к растворителям и маслам на основе ароматических углеводородов.

Примеры использования

• Фиксация конечного положения стола станка ЧПУ
• Контроль открытия/закрытия двери в упаковочной машине
• Остановка конвейера при достижении грузом предельной точки
• Сигнализация наличия продукта в бункере через срабатывание толкателя
• Блокировка механизма при срыве ремня или цепи

Практические советы

• При монтаже проверьте, чтобы толкатель свободно перемещался без заклинивания - избыточное усилие снизит ресурс
• Используйте кабели с медными жилами и качественной изоляцией - низкое качество провода может вызвать ложные срабатывания
• Перед первым запуском протестируйте срабатывание вручную - убедитесь, что контакты переключаются чётко
• При использовании в вибрационных средах закрепите кабель хомутиками, чтобы избежать перелома внутри ввода
• Для сервисного обслуживания достаточно открутить два винта и заменить контактную группу - не нужен полный демонтаж
