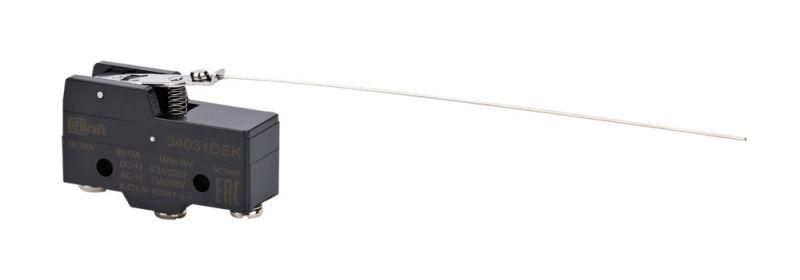

Выключатель концевой 1НО1НЗ миниатюрный шарнирн. типа с коротким рычагом и длин. рукояткой DEKraft 34031DEK APC

Выключатель концевой миниатюрный шарнирного типа 1НО1НЗ с коротким рычагом и длинной рукояткой от SE (Dekraft) - надёжный коммутационный элемент для фиксированного позиционирования механизмов в автоматизированных системах. Артикул 34031dek обеспечивает точное срабатывание даже в ограниченном пространстве благодаря компактной форме и улучшенной механике рычага.

Назначение и область применения

Этот выключатель предназначен для контроля положения движущихся частей оборудования: перемещений стола, зажимов, люков, дверец, направляющих. Подходит для установки на станках, конвейерах, робототехнических комплексах, упаковочных линиях и других устройствах, где требуется надёжная сигнализация предельных положений. Шарнирный тип позволяет работать с объектами, двигающимися под углом, а длинная рукоятка снижает усилие срабатывания - особенно важно при слабом давлении или жестком доступе.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип механизма: шарнирный с коротким рычагом и удлинённой рукояткой
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удар энергией до 0,5 Дж
• Электрическая износостойкость: ≥500 000 циклов в категории DC-13 (низковольтные постоянные токи)
• Корпус: термопластичный материал с двойной электроизоляцией
• Форм-фактор: компактный, соответствие DIN EN 50047-2020
• Крепление: два монтажных винта - метрическая или самонарезная резьба
• Соответствие стандартам: ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой миниатюрный шарнирного типа 1НО1НЗ с коротким рычагом и длинной рукояткой легко интегрируется в существующие системы за счёт модульной конструкции. Крепление осуществляется через два отверстия под винты M3–M4. Установка возможна на металлические, пластиковые или композитные поверхности. Для удобства сервиса - корпус можно демонтировать без отключения проводов. Максимальный угол поворота рычага - около 30°, что требует учёта геометрии воздействующего элемента. Напряжение и ток должны соответствовать классу DC-13: до 30 В постоянного тока, до 1 А.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности ГОСТ IEC 60947-5-1 (для управления и контроля) и ГОСТ IEC 60204-1 (безопасность машин). Двойная изоляция исключает риск поражения током даже при повреждении внешней оболочки. Степень защиты IP65 гарантирует работу в средах с пылью, брызгами воды и влажностью. IK04 обеспечивает устойчивость к случайным ударам, например, от инструментов или деталей при аварийных ситуациях.

Преимущества

• Компактность - занимает мало места, подходит для плотной компоновки
• Длинная рукоятка снижает силу, необходимую для активации - меньше нагрузки на привод
• Шарнирный механизм допускает срабатывание под любым углом - не требует строгого перпендикулярного подхода
• Модульная сборка - быстрая замена контактной группы без снятия всего устройства
• Высокая долговечность - 500 тыс. циклов - снижает затраты на техобслуживание

Ограничения применения

• Не предназначены для работы с переменным током выше 250 В - применение в AC-цепях запрещено
• Работает только в температурном диапазоне, указанном производителем (не указано - уточните в паспорте); при экстремальных температурах возможна потеря герметичности
• Не рекомендован для погружения в жидкости - IP65 не равен IP68
• Короткий рычаг ограничивает ход срабатывания - не подходит для больших перемещений (>10 мм)
• Использование с высокими импульсными нагрузками (например, от двигателей с обратной ЭДС) требует дополнительной защиты

Примеры использования

• Конвейерная лента: определение достижения крайнего положения загрузочного узла
• ЧПУ станок: фиксация нулевой точки оси Z при возврате
• Автоматическая дверца: сигнал закрытия перед запуском цикла
• Подъёмник: контроль верхнего/нижнего предела движения платформы
• Упаковочная машина: проверка наличия продукта в лотке

Практические советы

• Перед установкой проверьте посадочные отверстия - диаметр под винт обычно 3–4 мм
• При использовании в вибрационных средах используйте контргайки или резьбовой клей
• Не перегибайте рукоятку более чем на 30° - это может вызвать отказ контактов
• При монтаже в местах с попаданием масла или смазки регулярно проверяйте состояние уплотнений
• Для длительной службы - избегайте прямого воздействия острых предметов на рукоятку
• Артикул 34031dek совместим со всеми устройствами серии DEKraft - можно использовать как резервный аналог
