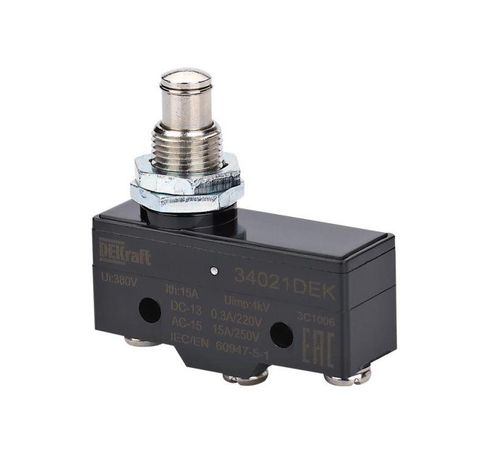

Выключатель концевой 1НО1НЗ миниатюрный длин. плунжерн. типа DEKraft 34021DEK APC

Выключатель концевой миниатюрный 1НО1НЗ длинного плунжерного типа от DEKraft (арт. 34021dek) - компактное устройство для фиксации положений механизмов в автоматизированных системах. Подходит для задач, где важна надёжность при высоких нагрузках и агрессивной среде.

Назначение и область применения

Выключатель концевой миниатюрный 1НО1НЗ длинного плунжерного типа используется для контроля окончания хода движущихся частей оборудования. Его применяют там, где требуется одновременно замкнуть одну цепь (НО) и разомкнуть другую (НЗ) - например, для остановки механизма при достижении крайнего положения и активации сигнализации. Устройство устойчиво к запылённости и брызгам воды благодаря защите IP65, поэтому подходит для работы на станках, конвейерах, ленточных транспортерах, грузоподъёмниках и других устройствах в промышленной среде.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Номинальный рабочий ток: 0,8 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от -20 C до +80 C
• Тип переключения: мгновенный - контакт изменяет состояние сразу при воздействии, без задержки
• Тип элемента управления: купольный толкатель - обеспечивает равномерное давление и снижает риск заедания
• Материал корпуса: термопластичный пластик с огнестойкими свойствами
• Электрическая износостойкость: ≥500 000 циклов в категории DC-13
• Тип подключения: кабельный ввод с резьбой PG (стандартная система для промышленных кабелей)
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1
• Класс изоляции: II - двойная изоляция, заземление не требуется
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Выключатель DEKraft 34021dek крепится к оборудованию с помощью двух монтажных винтов - подходят как метрические, так и самонарезные резьбы. Посадочные отверстия соответствуют формату DIN EN 50047-2020, что позволяет использовать его вместо аналогов других производителей с таким же креплением. Кабельный ввод PG рассчитан на провода с внешним диаметром 4–8 мм. Для герметизации рекомендуется использовать уплотнительные кольца, совместимые с PG-вводом. Модульная конструкция позволяет легко менять внутренние компоненты без замены всего устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности ГОСТ IEC 60947-5-1 (для коммутирующих аппаратов) и ГОСТ IEC 60204-1 (безопасность машин). Класс защиты II исключает необходимость подключения к заземлению - повышает безопасность при работе в сырых или металлических средах. Огнестойкий корпус предотвращает распространение горения при перегреве. Степень защиты IP65 и ударопрочность IK04 обеспечивают соответствие требованиям для применений в зонах с повышенным уровнем механических воздействий.

Преимущества

• Двойная изоляция - безопасная работа без заземления
• IP65 и IK04 - устойчивость к пыли, влаге и ударам
• Огнестойкий корпус - снижение риска возгорания
• Модульная конструкция - быстрая замена внутренних деталей
• Высокая износостойкость - до 500 тыс. циклов
• Компактные габариты - удобен для установки в ограниченном пространстве

Ограничения применения

Выключатель не предназначен для работы с токами выше 0,8 А. Не используйте его в цепях переменного тока свыше 250 В или постоянного тока свыше 30 В - возможен выход из строя контактов. Температура ниже -20 C или выше +80 C может вызвать деформацию корпуса или потерю герметичности. Не подходит для погружения в жидкости - IP65 не гарантирует длительное погружение. Также не рекомендуется применять в средах с агрессивными химическими веществами, которые разрушают термопластик.

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки
• Активация аварийной остановки на конвейере при смещении ленты
• Фиксация положения люка в шахте или камере
• Контроль открытия/закрытия двери в автоматической линии сборки
• Индикация завершения цикла в упаковочном оборудовании

Практические советы

• При монтаже проверьте, чтобы толкатель свободно перемещался - не допускайте перекосов или трения о поверхность
• Длина плунжера позволяет работать с большими ходами - учтите, что при слишком малом усилии контакт может не сработать
• Для долгой службы избегайте частых ударов по толкателю - лучше использовать мягкие упоры или демпферы
• При подключении кабеля убедитесь, что жилы плотно затянуты в PG-вводе - слабый контакт вызывает нагрев и отказ
• Проверяйте целостность корпуса перед каждым техобслуживанием - микротрещины могут нарушить степень защиты IP65
• Замену контактов выполняйте только при отключенном питании - даже при низком токе есть риск дугового пробоя
