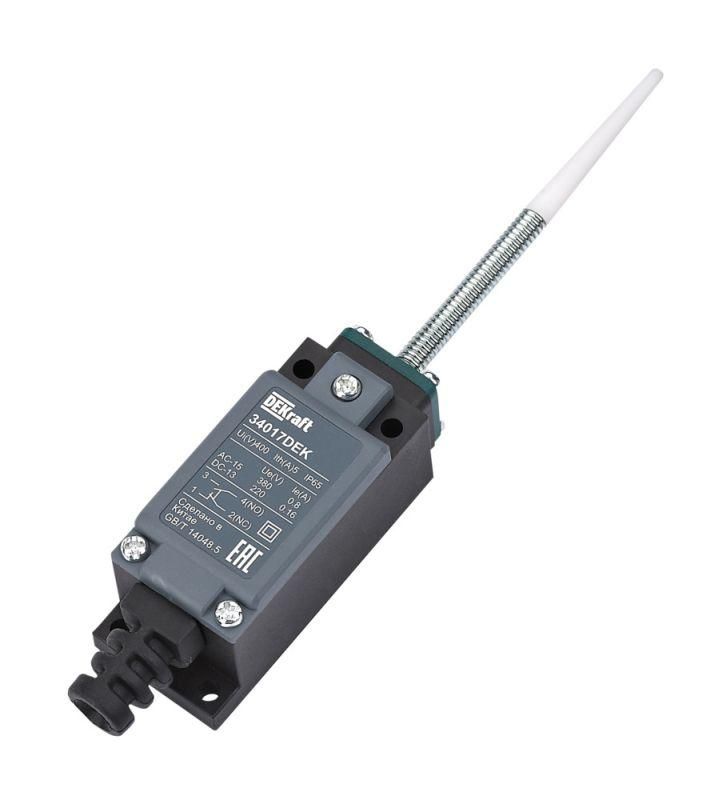

Выключатель концевой 1НО1НЗ пружин. рычаг пласт. DEKraft 34017DEK APC

Выключатель концевой пластиковый 1НО1НЗ пружинный рычаг от DEKraft (арт. 34017dek) - надёжный коммутирующий элемент для фиксации положений механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется точная фиксация границ движения.

Назначение и область применения

Выключатель концевой пластиковый 1НО1НЗ пружинный рычаг используется для регистрации окончания перемещения детали, механизма или узла. Когда объект задействует рычаг, происходит мгновенное переключение двух контактов - один замыкается (НО), другой размыкается (НЗ). Это позволяет контролировать работу оборудования: останавливать движение, менять направление, активировать сигналы тревоги или блокировки.

Подходит для применений в машиностроении, пищевой промышленности, логистических системах, где есть механические воздействия, вибрация и необходимость в защищённом решении. Особенно эффективен там, где важна безопасность - например, для аварийной остановки при выходе за пределы допустимой зоны.

Технические характеристики

• Тип управления: гибкий пружинный рычаг - обеспечивает мягкое, безударное срабатывание даже при малом усилии
• Переключение: мгновенное (не зависит от скорости действия рычага)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - всего 2 переключающих контакта
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, сигнализации, PLC-входов
• Степень защиты: IP65 - полностью герметичен против пыли и струй воды с любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (соответствует стандарту DIN EN 50047)
• Материал корпуса: термопластичный пластик с двойной изоляцией - устойчив к химическим веществам, не проводит ток
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и жарких помещениях
• Электрическая износостойкость: ≥1 млн циклов в классе DC-13 - долговечность при частых срабатываниях
• Тип подключения: кабельный ввод PG - совместим с кабелями стандарта PG (например, PG7, PG9)

Совместимость и монтаж

Выключатель концевой пластиковый 1НО1НЗ пружинный рычаг крепится на поверхность оборудования с помощью двух монтажных винтов. Подходят как метрические (M4–M6), так и самонарезные винты - выбор зависит от материала основания. Устройство не требует специальных инструментов для установки.

Кабельный ввод PG позволяет легко подсоединить шланги с внешним диаметром 4–8 мм. Для герметизации рекомендуется использовать уплотнительные кольца, входящие в комплект. Модульная конструкция позволяет заменить контактную группу без демонтажа всего устройства - снижает время техобслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям:

• DIN EN 50047-2020 - форма, размеры, крепление
• ГОСТ IEC 60947-5-1 - управление и коммутация в силовых цепях
• ГОСТ IEC 60204-1 - безопасность машин и электрооборудования

Функция безопасности реализована через гарантированное размыкание НЗ-контакта при срабатывании - это важно для аварийных остановок. Двойная изоляция исключает риск поражения током даже при повреждении корпуса.

Преимущества

• Пружинный рычаг снижает нагрузку на механизм - не вызывает износ направляющих
• IP65+IK04 - выдерживает влажные, запылённые и агрессивные среды
• Модульная сборка - быстрая замена контактов без замены всего выключателя
• Компактный размер - удобен для установки в ограниченных пространствах
• Высокая износостойкость - срок службы до 1 миллиона циклов

Ограничения применения

Не предназначен для работы с токами выше 0,8 А - нельзя использовать для прямого управления двигателями или мощными нагревателями. Только для цепей управления и сигнализации.

Рабочая температура ниже –20 C может сделать пластик хрупким - не применяйте в условиях глубоких морозов без дополнительной теплоизоляции.

Кабельный ввод PG требует правильного подбора диаметра кабеля - слишком толстый кабель не войдёт, слишком тонкий - не будет герметично зажат.

Примеры использования

• Остановка конвейера при достижении крайнего положения
• Аварийная остановка станка при открывании защитного кожуха
• Фиксация положения люка или двери в логистическом модуле
• Обнаружение наличия изделия на позиции в автоматической линии
• Индикация завершения цикла в упаковочном оборудовании

Практические советы

• При монтаже проверьте угол срабатывания рычага - он должен свободно нажиматься без перекоса
• Для длительной эксплуатации в пыльных местах периодически осматривайте уплотнения ввода кабеля
• Не используйте выключатель в качестве главного рубильника - он не рассчитан на высокие токи
• При подключении к PLC учтите полярность - НО и НЗ контакты имеют разные функции
• Проверяйте соответствие типа подключения (PG) перед заказом кабеля - тип ввода отличается от обычных M20
