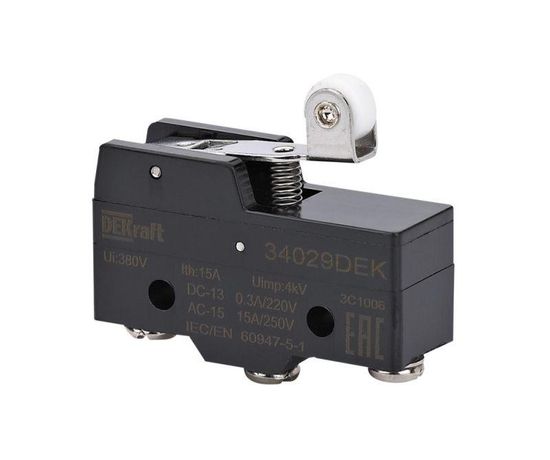

Выключатель концевой 1НО1НЗ миниатюрный шарнирн. короткого рычажного типа с роликом DEKraft 34029DEK APC

Выключатель концевой миниатюрный шарнирный короткого рычажного типа с роликом 1НО1НЗ от DEKraft (арт. 34029dek) - это надёжный коммутирующий элемент для фиксированного определения положения механизмов в автоматизированных системах. Компактная конструкция, высокая степень защиты и долгий срок службы делают его подходящим для установки на станках, конвейерах и другом промышленном оборудовании.

Назначение и область применения

Выключатель концевой миниатюрный шарнирный короткого рычажного типа с роликом 1НО1НЗ используется для контроля конечных положений движущихся частей оборудования. Когда объект задевает роликовый рычаг, выключатель мгновенно переключает контакты - замыкая нормально открытый (НО) и размыкая нормально закрытый (НЗ). Это позволяет сигнализировать о достижении предела хода, остановить двигатель или изменить направление движения механизма.

Подходит для применения в условиях повышенной запылённости, влаги и механических воздействий: на ленточных конвейерах, грузоподъёмниках, станках с ЧПУ, упаковочных машинах, системах автоматического складирования.

Технические характеристики

• Тип управления: рычаг с роликом - обеспечивает плавное и точное срабатывание даже при малом усилии
• Переключение: мгновенное - контакт замыкается/размыкается сразу при достижении порогового положения, без задержек
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Номинальный ток: 0,8 А - допустимо использовать в слаботочных цепях управления, например, для PLC или реле
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Рабочая температура: от –20 C до +80 C - работает в холодных цехах и нагретых зонах
• Материал корпуса: термопластичный пластик с двойной изоляцией - безопасен, не проводит ток, устойчив к химическим веществам
• Электрическая износостойкость: ≥500 000 циклов (DC-13) - рассчитан на длительную работу в интенсивных режимах
• Тип подключения: кабельный ввод PG - позволяет легко подсоединить кабель без дополнительных соединителей
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой миниатюрный шарнирный короткого рычажного типа с роликом 1НО1НЗ крепится на поверхность оборудования с помощью двух монтажных винтов. Подходят как метрические (M4–M6), так и самонарезные винты - выбор зависит от материала основания. Устройство совместимо с любыми системами, требующими сигнал от конечного положения: от простых реле до современных контроллеров.

Кабельный ввод PG позволяет подключать кабели с внешним диаметром 4–7 мм. Для герметизации рекомендуется использовать уплотнительные кольца, входящие в комплект. Модульная конструкция позволяет менять внутренние части без замены всего устройства - снижает время техобслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает случайное продолжение работы при аварии. Степень защиты IP65 и ударопрочность IK04 повышают надёжность в опасных зонах.

Преимущества

• Компактный размер - удобен для установки в ограниченных пространствах
• Роликовый рычаг - снижает трение, продлевает срок службы и уменьшает риск заедания
• Двойная изоляция корпуса - исключает пробой даже при повреждении внешней оболочки
• Высокая износостойкость - 500 тыс. циклов гарантируют работу без замены годами
• Герметичный корпус - не требует дополнительных кожухов или защитных колпаков

Ограничения применения

Не предназначен для коммутации силовых цепей выше 0,8 А постоянного тока. Не следует применять в средах с агрессивными химическими парами (например, концентрированные кислоты или щелочи) - хотя корпус устойчив к маслам и эмульсиям, он не рассчитан на прямой контакт с растворителями. Также не рекомендуется использовать в условиях постоянного погружения в жидкость - IP65 не обеспечивает герметичность при длительном подводе воды.

Примеры использования

• На конвейере: выключатель фиксирует окончание перемещения бункера - после этого включается следующий этап
• На станке с ЧПУ: определяет крайнее положение стола перед началом обработки
• В лифте: сигнализирует о достижении этажа, чтобы остановить двигатель
• На двери шкафа: отключает питание при открывании для безопасности оператора

Практические советы

• При монтаже проверьте угол срабатывания ролика - он должен быть направлен точно на траекторию движения детали
• Избегайте жесткого удара о рычаг - лучше используйте мягкий упор (например, резиновую прокладку) для снижения нагрузки
• При использовании в вибрационных средах убедитесь, что крепление плотное - люфт может вызвать ложные срабатывания
• Для подключения к PLC используйте резистивную или оптопарную изоляцию, если есть помехи от двигателей
• Проверяйте целостность кабеля и герметичность ввода каждые 6 месяцев при интенсивной эксплуатации
