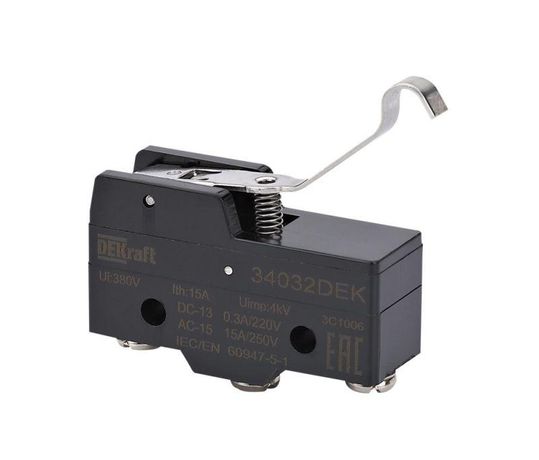

Выключатель концевой 1НО1НЗ миниатюрный шарнирн. крюкового типа DEKraft 34032DEK APC

Выключатель концевой миниатюрный шарнирного крюкового типа 1НО1НЗ от DEKraft (арт. 34032dek) - компактное устройство для фиксированного контроля положения механизмов в автоматизированных системах. Он обеспечивает надёжное коммутирование слаботочных цепей в жестких условиях эксплуатации благодаря защищённому корпусу и высокой механической износостойкости.

Назначение и область применения

Выключатель концевой миниатюрный шарнирного крюкового типа 1НО1НЗ используется для определения крайних положений движущихся частей оборудования. Подходит для применения в машинах, где требуется точная фиксация позиций: конвейеры, станки, двери, люки, механизмы подъёма и перемещения. Устройство активируется рычагом с роликом при физическом контакте с объектом - например, при достижении деталью предельной точки движения.

Технические характеристики

• Тип элемента управления: рычаг с роликом - позволяет легко взаимодействовать с поверхностями под любым углом
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия, без задержек
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкость в схемах управления
• Номинальный ток: 0,8 А - предназначен для слаботочных цепей, не подходит для нагрузок выше 1 А
• Степень защиты: IP65 - полностью герметичен против пыли и устойчив к струям воды с любого направления
• Ударопрочность: IK04 - выдерживает удары до 0,35 Дж (соответствует стандарту DIN EN 50047)
• Рабочая температура: от –20 C до +80 C - работает в холодных цехах и нагретых зонах
• Электрическая износостойкость: ≥500 000 циклов (DC-13) - долговечен при частых срабатываниях
• Подключение: кабельный ввод PG - позволяет подключить провода напрямую без дополнительных разъёмов
• Материал корпуса: термопластичный пластик с двойной изоляцией - безопасен, не проводит ток, устойчив к химическим воздействиям

Совместимость и монтаж

Выключатель концевой миниатюрный шарнирного крюкового типа 1НО1НЗ крепится на поверхность оборудования с помощью двух винтов с метрической или самонарезной резьбой. Размеры соответствуют стандарту DIN EN 50047-2020 - совместим со стандартными крепёжными платформами. Кабельный ввод PG рассчитан на провода с внешним диаметром 4–7 мм. Модульная конструкция позволяет менять внутренние контакты без замены всего устройства - снижает время техобслуживания.

Безопасность и стандарты

• Соответствует DIN EN 50047 - европейский стандарт на миниатюрные концевые выключатели
• Соответствует ГОСТ IEC 60947-5-1 и ГОСТ IEC 60204-1 - требования к управлению и безопасности машин
• Функция безопасности реализована через параллельное использование НО и НЗ контактов - можно использовать в цепях аварийной остановки
• Двойная изоляция корпуса исключает риск поражения током даже при повреждении внешней оболочки

Преимущества

• Компактный размер - удобен для установки в ограниченных пространствах
• Высокая механическая прочность - выдерживает постоянные вибрации и удары
• Герметичность IP65 - сохраняет работоспособность в запылённых, влажных средах
• Долгий срок службы - 500 тыс. циклов гарантируют работу без замены годами
• Легкий доступ к контактам - модульная сборка ускоряет ремонт

Ограничения применения

• Не предназначена для работы с токами более 0,8 А - нельзя применять для управления двигателями или мощными нагрузками
• Не рекомендовано для погружения в жидкости - IP65 не обеспечивает полную водонепроницаемость при длительном погружении
• Рабочая температура свыше +80 C вызывает деформацию корпуса - не подходит для печей или горячих технологических процессов
• Рычаг с роликом требует прямого контакта - не сработает при удалённом или косвенном воздействии

Примеры использования

• Конвейерная лента: фиксирует окончание прохода изделия перед сбросом
• Дверь станка: отключает питание при открывании для безопасности оператора
• Подъёмный механизм: сигнализирует о достижении верхнего/нижнего предела
• Автоматическая линия: контролирует наличие детали в позиции для старта следующего этапа

Практические советы

• Выбирайте место монтажа так, чтобы рычаг с роликом сталкивался с объектом под углом ближе к 90° - это увеличивает надёжность срабатывания
• Избегайте установки рядом с источниками сильных магнитных полей - возможны ложные срабатывания
• Проверьте диаметр кабеля перед подключением - ввод PG требует точного соответствия (4–7 мм)
• При использовании в цепях безопасности обязательно используйте оба контакта (НО и НЗ) - это соответствует требованиям ГОСТ IEC 60204-1
• Перед первым запуском проверьте действие выключателя вручную - убедитесь, что ролик свободно вращается и не заедает
