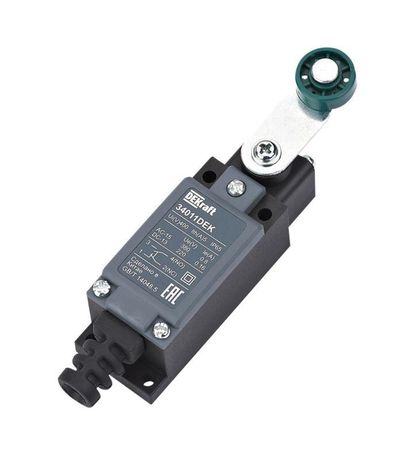

Выключатель концевой 1НО1НЗ ролик. рычаг из термопласта пласт. DEKraft 34011DEK APC

Выключатель концевой DEKRAFT 34011dek - надёжный коммутационный аппарат с роликовым рычагом и термопластовым корпусом, предназначенный для фиксации положений механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется точная и долговечная сигнализация крайних положений.

Назначение и область применения

Выключатель концевой DEKRAFT 34011dek используется для регистрации достижения механическим элементом заданного положения - например, когда деталь на конвейере достигает предела движения или заслонка полностью открывается. Его применяют в системах автоматического управления, где важна точность и устойчивость к внешним воздействиям. Устройство передаёт сигнал в контроллер, чтобы остановить, запустить или изменить режим работы оборудования.

Технические характеристики

• Тип управления: рычаг с роликом - обеспечивает плавное срабатывание при касании движущихся частей
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не предназначен для силовой нагрузки
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударостойкость: IK04 - выдерживает удары до 0,35 Дж (например, случайные столкновения с металлическими деталями)
• Материал корпуса: термопласт - устойчив к химическим веществам, не проводит ток, не деформируется при нагреве
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и жарких помещениях
• Подключение: кабельный ввод PG - позволяет использовать кабели с наружным диаметром 4–7 мм
• Электрическая износостойкость: ≥1 млн циклов (DC-13) - рассчитан на длительную работу в высокочастотных циклах
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой DEKRAFT 34011dek крепится к поверхности оборудования с помощью двух винтов с метрической или самонарезной резьбой. Монтажные отверстия расположены симметрично - совместим со стандартными кронштейнами и площадками. Кабельный ввод PG позволяет подключать шланги или кабели без дополнительных переходников. Оболочка устройства защищена двойной изоляцией - заземление не требуется. Для сервисного обслуживания можно легко снять крышку - конструкция модульная, доступ к контактам не требует демонтажа всего механизма.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает ложные срабатывания. Степень защиты IP65 и IK04 гарантирует работоспособность даже в условиях повышенной запылённости, влажности и возможных механических повреждений.

Преимущества

• Роликовый рычаг снижает трение и износ при взаимодействии с движущимися поверхностями
• Термопластовый корпус устойчив к маслам, эмульсиям и агрессивным чистящим средствам
• Компактные габариты позволяют устанавливать устройство в ограниченном пространстве
• Модульная конструкция ускоряет ремонт и замену внутренних компонентов
• Высокая износостойкость - срок службы значительно превышает аналоги с обычными контактами

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 0,8 А - нельзя использовать для питания двигателей или нагревателей
• Рабочая температура ниже –20 C и выше +70 C может вызвать потерю герметичности или хрупкость материала
• Кабельный ввод PG несовместим с кабелями более 7 мм в диаметре - необходимо выбирать подходящий тип провода
• Не рекомендован для постоянного погружения в жидкости - IP65 не означает водонепроницаемость при длительном погружении

Примеры использования

• Конвейерная лента: определение положения бункера при полной загрузке
• Гидравлический пресс: фиксация нижнего предела хода пуансона
• Автоматическая дверь: контроль полного закрытия створки
• Лифтовые системы: сигнализация о достижении этажа
• Робототехника: позиционирование манипулятора в начальной точке

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно перемещался - не допускайте перекосов или зажимов
• Используйте кабель с медными жилами и изоляцией, устойчивой к маслам - особенно в машиностроительных цехах
• При монтаже на вибрирующем оборудовании используйте антивибрационные прокладки
• Проверяйте состояние ролика каждые 50 тыс. циклов - при значительном износе замените весь узел
• Для работы в агрессивной среде (кислоты, щёлочи) протирайте корпус после каждого цикла мойки
• При замене - сохраняйте ориентацию контактов: НО и НЗ должны соответствовать схеме управления
