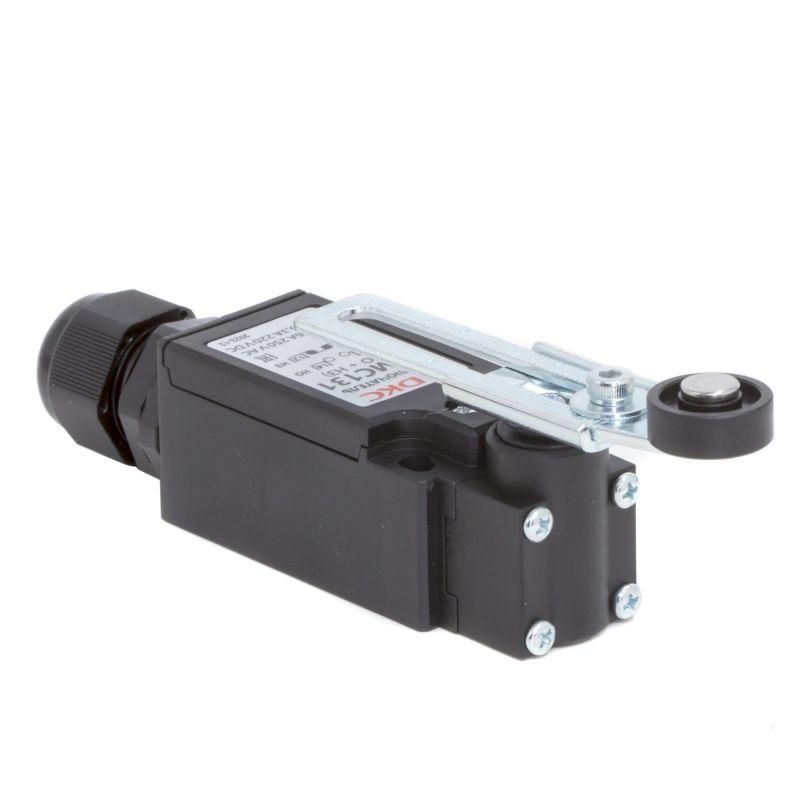

Выключатель концевой с двумя контактами нормально открытый + закрытый (NO+NC). поворотным регулируемым рычажным роликом DKC R5MC131 ДКС

Выключатель концевой DKC (ДКС) с двумя контактами - нормально открытым (НО) и нормально замкнутым (НЗ) - используется для надёжной фиксации положения механизмов в автоматизированных системах. Благодаря регулируемому рычажному ролику и защите IP65, модель r5mc131 подходит для работы в условиях пыли, влаги и механических нагрузок.

Назначение и область применения

Выключатель концевой DKC (ДКС) r5mc131 применяется там, где необходимо точно определять крайнее положение движущегося элемента - например, при достижении предела хода стола станка, двери шкафа или перемещаемого узла конвейера. Контакты НО и НЗ позволяют одновременно управлять двумя цепями: одной для запуска действия, другой - для остановки или сигнализации. Подходит для систем автоматизации, оборудования с безопасностными функциями, где требуется контроль положения без постоянного участия оператора.

Технические характеристики

• Тип контактов: один нормально открытый (НО) + один нормально замкнутый (НЗ)
• Напряжение питания: до 230 В переменного тока (AC), до 230 В постоянного тока (DC)
• Номинальный ток:
  • до 5 А при AC-15 (24–230 В)
  • до 5 А при DC-13 (24 В)
  • до 0.4 А при DC-13 (125 В)
  • до 0.2 А при DC-13 (230 В)
• Тип срабатывания: мгновенный - контакт переключается сразу при достижении порогового положения
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Диапазон температур: от –10 C до +70 C
• Материал корпуса: ударопрочный чёрный пластик
• Конструкция корпуса: прямоугольный параллелепипед
• Подключение: кабельный ввод M20
• Фиксация: с фиксацией - рычаг остаётся в установленном положении после регулировки

Совместимость и монтаж

Выключатель DKC (ДКС) r5mc131 монтируется на раму, стенку или кронштейн с помощью винтовых отверстий в основании корпуса. Для установки необходим свободный доступ к месту срабатывания механизма. Кабельный ввод M20 позволяет подключить провод с внешним диаметром до 8–12 мм - перед монтажом проверьте соответствие диаметра кабеля. Регулируемый рычаг с роликом можно поворачивать в плоскости на нужный угол, чтобы точно совместить момент срабатывания с положением объекта. После настройки рычаг фиксируется - он не сдвинется случайно даже при вибрации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в промышленных системах. Функция безопасности реализована через наличие двух независимых контактов - НО и НЗ - что позволяет использовать его в цепях аварийной остановки, где отказ одного контакта не выводит систему из контроля. Защита IP65 обеспечивает работу в средах с высокой запылённостью и влажностью, включая пищевые производства, металлообработку и логистические зоны.

Преимущества

• Два типа контактов в одном корпусе - экономят место и упрощают схему подключения
• Регулируемый рычаг с роликом даёт точную настройку точки срабатывания без замены детали
• Фиксация рычага исключает самопроизвольное смещение при работе оборудования
• Защита IP65 снижает риск выхода из строя в сложных условиях
• Ударопрочный пластиковый корпус устойчив к механическим воздействиям и химически агрессивным средам

Ограничения применения

• Не предназначена для частого срабатывания более 1000 раз/час - возможен износ контактов
• При использовании в цепях постоянного тока выше 125 В максимальный допустимый ток снижается до 0.4 А, а при 230 В - до 0.2 А; превышение вызывает свечение и быстрый износ
• Не рекомендуется для погружения в жидкость - IP65 не гарантирует герметичность при длительном контакте с водой
• Работает только в заданном диапазоне температур: ниже –10 C материал становится хрупким, выше +70 C - теряет прочность

Примеры использования

• Определение окончания движения стола фрезерного станка - НО контакт включает охлаждение, НЗ - отключает двигатель
• Контроль открытия двери шкафа с ЧПУ - сигнал НЗ активирует блокировку при закрытой двери
• Фиксация положения грузовой платформы на конвейере - при достижении конечной точки срабатывает НО контакт для отправки сигнала в PLC
• Автоматическая система подачи материалов - выключатель DKC (ДКС) r5mc131 контролирует уровень заполнения бункера

Практические советы

• Перед установкой проверьте, чтобы рычаг мог беспрепятственно поворачиваться - не должно быть трения о соседние детали
• При подключении кабеля используйте жилы сечением 0.5–2.5 мм2 - они легко помещаются в клеммы внутри корпуса
• Настройку рычага выполняйте при отключенном питании - так проще добиться точного совпадения с положением объекта
• Для долгой службы избегайте прямого попадания масел и растворителей на поверхность корпуса - они могут повредить пластик
• Если в вашей системе есть сильная вибрация - дополнительно закрепите корпус с применением контргайки или виброгасящей прокладки
