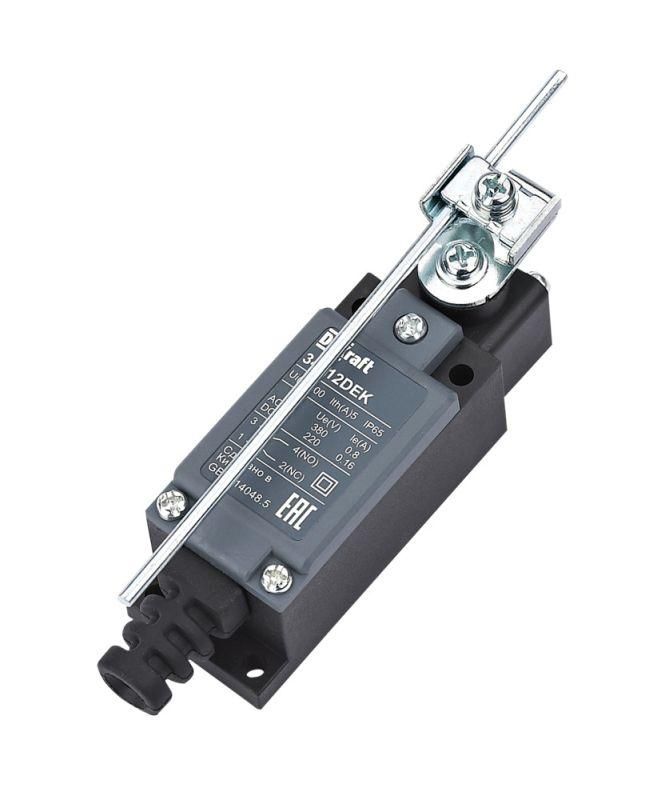

Выключатель концевой 1НО1НЗ вращающийся стержень регулиру. длины пласт. DEKraft 34012DEK APC

Выключатель концевой DEKRAFT 34012dek - это надёжный коммутационный аппарат с двумя контактами (1 нормально открытый и 1 нормально закрытый), управляемый регулируемым вращающимся стержнем. Подходит для точечного срабатывания в автоматических системах, где важна механическая точность и долгий срок службы даже в запылённых и влажных средах.

Назначение и область применения

Выключатель концевой DEKRAFT 34012dek используется для фиксации положений движущихся частей оборудования - например, когда деталь достигает крайнего положения. Применяется в промышленной автоматизации: на конвейерах, станках, шлюзах, дверях лифтов, упаковочных линиях. Его функция безопасности позволяет использовать в системах, требующих аварийной остановки по достижении предела хода.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки
• Номинальный ток: 0,8 А при переменном токе 230 В (AC-15)
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударная прочность: IK04 - выдерживает удары до 0,35 Дж (соответствует легкому механическому воздействию)
• Материал корпуса: термопластичный пластик с двойной изоляцией
• Рабочая температура: от –20 C до +70 C
• Электрическая износостойкость: ≥1 млн циклов при нагрузке DC-13
• Подключение: кабельный ввод с резьбой PG (стандартный размер для гибкого провода)
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой DEKRAFT 34012dek крепится к оборудованию через два монтажных отверстия с метрической или самонарезной резьбой. Устройство совместимо со стандартными крепёжными элементами M4–M6. Кабельный ввод PG обеспечивает герметизацию при подключении проводов диаметром 4–7 мм. Модульная конструкция позволяет легко менять внутренние механизмы без замены всего корпуса. Для установки важно соблюдать угол поворота стержня - он должен свободно взаимодействовать с активирующей поверхностью без перекосов.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Степень защиты IP65 и класс изоляции II исключают риск поражения током при попадании влаги или пыли. Функция безопасности подтверждает соответствие требованиям к аварийным остановкам в промышленных системах.

Преимущества

• Регулируемая длина вращающегося стержня - позволяет точно настраивать зону срабатывания под конкретный механизм
• Двойная изоляция корпуса - снижает потребность в дополнительных средствах защиты
• Высокая износостойкость - до миллиона циклов, что продлевает срок службы без замены
• Компактные габариты по DIN EN 50047-2020 - удобно размещается в ограниченных пространствах
• Модульная сборка - упрощает сервисное обслуживание и ремонт

Ограничения применения

• Не предназначен для работы при постоянных вибрациях выше 10g - возможны ложные срабатывания
• Номинальный ток 0,8 А - нельзя применять для управления мощными двигателями или нагревателями без промежуточного реле
• Пластиковый корпус не выдерживает агрессивных химикатов (например, растворителей, кислот) - избегать контакта с такими веществами
• Не рекомендован для погружения в жидкости - IP65 не гарантирует длительную работу под водой

Примеры использования

• На конвейере: определяет окончание перемещения бункера, чтобы остановить ленту
• На двери станка: отключает питание при открывании, обеспечивая безопасность оператора
• В упаковочной машине: сигнализирует о достижении пакетом нужной позиции для печати этикетки
• В лифте: контролирует положение кабины на верхней и нижней площадке

Практические советы

• Перед установкой проверьте длину стержня - отрегулируйте её так, чтобы он срабатывал при минимальном усилии, без перегрузки механизма
• Используйте кабели с жилами 0,5–1,5 мм2 - они подходят по диаметру для ввода PG
• При монтаже в пыльных помещениях периодически осматривайте стержень на предмет забивания грязью - она может вызвать заедание
• Для высокочастотных циклов (более 1000 в час) убедитесь, что нагрузка не превышает 0,8 А - иначе контакты будут быстрее изнашиваться
• При замене старого выключателя сверьте тип привода - вращающийся стержень требует другого способа активации, чем роликовые или плунжерные аналоги
