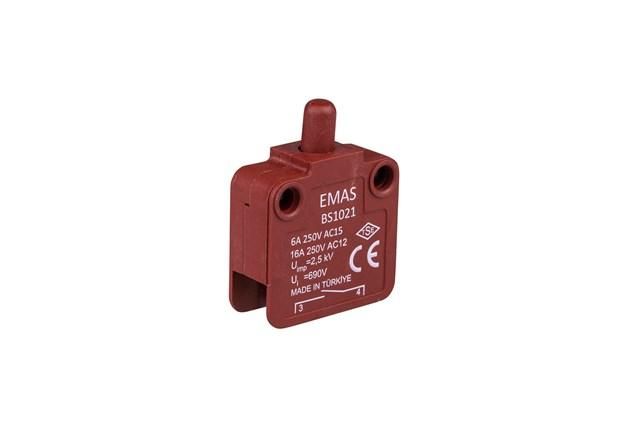

Выключатель-мини BS1021 EMAS

Выключатель концевой EMAS BS1021 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется в системах автоматизации, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS BS1021 используется для передачи сигнала при достижении объектом крайнего положения. Он активируется физическим контактом - например, когда деталь машины задевает ролик или шток выключателя. Подходит для установки на станках, конвейерах, лифтах, воротах и других механизмах, где важна точная фиксация границ движения.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - устойчив к пыли и временному погружению в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Механическая износостойкость: до 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS BS1021 монтируется на поверхность с помощью двух крепёжных отверстий в основании. Диаметр отверстий - 4,5 мм, шаг между ними - 39 мм. Для подключения используются клеммы с зажимом под провода сечением до 2,5 мм2. Установка возможна в любом положении - горизонтальном, вертикальном или наклонном. Кабель выводится через герметичную вводку, не требует дополнительной герметизации.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1. Соответствие гарантирует надёжность работы в промышленных условиях и совместимость с системами управления по европейским стандартам.

Преимущества

• Высокая долговечность благодаря прочному механизму и защищённым контактам
• Изоляция от внешних воздействий - IP67 позволяет использовать в запылённых и влажных средах
• Чёткое, слышимое щелчковое срабатывание - удобно для проверки работоспособности
• Гибкость подключения - наличие NC и NO контактов позволяет легко адаптировать схему

Ограничения применения

• Не предназначен для частых ударных нагрузок выше 1 Н - может повредить механизм
• Не рекомендуется для использования в средах с агрессивными химическими веществами - корпус не устойчив к растворителям и кислотам
• Не работает без физического контакта - не подходит для бесконтактного определения положения

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение закрытого состояния двери шкафа ЧПУ
• Сигнализация окончания перемещения грузовой платформы на конвейере
• Остановка ворот при полном открытии/закрытии

Практические советы

• Перед установкой проверьте, что направление действия ролика совпадает с направлением движения детали - иначе срабатывание будет некорректным
• Учитывайте посадочные размеры: расстояние между крепёжными отверстиями - 39 мм, чтобы правильно выбрать место монтажа
• При использовании в вибрационных средах дополнительно закрепите кабель хомутами - это продлит срок службы соединений
• EMAS BS1021 можно заменить аналогами с такими же контактами и степенью защиты - но всегда сверьте механические габариты
