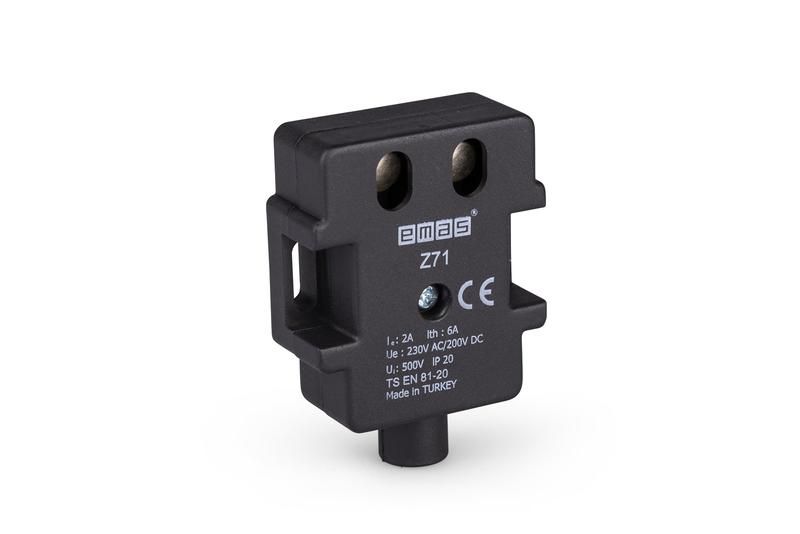

Контакт дверей EMAS Z71

Концевой выключатель EMAS Z71 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, транспортерах или автоматических линиях. Он надежно сигнализирует о достижении предельного положения, обеспечивая безопасную и точную работу системы.

Назначение и область применения

Концевой выключатель EMAS Z71 используется для контроля оконечных положений в механизмах с линейным или вращательным перемещением. Когда подвижной элемент контактирует с рычагом выключателя, он замыкает или размыкает электрическую цепь, передавая сигнал управления. Применяется в промышленном оборудовании: металлорежущих станках, лифтах, конвейерах, шлюзах, системах автоматического закрывания дверей.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный коммутируемый ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP65 - устойчив к пыли и струям воды из любого направления
• Рабочий температурный диапазон: от -25C до +70C
• Материал корпуса: термостойкая пластмасса
• Механический ресурс: более 1 млн циклов срабатывания

Совместимость и монтаж

Концевой выключатель EMAS Z71 монтируется на жесткую поверхность с помощью двух крепежных отверстий под болт M4. Кабельный вход выполнен под гильзу Ø8–12 мм - допускается прокладка кабелей с внешним диаметром в этом диапазоне. Для подключения используются клеммы с зажимом типа “винтовой”. Установка должна исключать боковые нагрузки на рычаг - воздействие только вдоль оси движения. Роликовый рычаг позволяет легко взаимодействовать с поверхностями с минимальным трением.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 60947-5-1 для аппаратов управления. Соответствие гарантирует отказоустойчивость и долговременную работоспособность в условиях промышленной среды. Наличие сертификата соответствия подтверждает применение в системах, требующих надежной аварийной остановки.

Преимущества

• Высокая механическая прочность корпуса и внутренних компонентов
• Интуитивная настройка положения рычага за счет поворота на 360°
• Устойчивость к запылению и влаге благодаря степени защиты IP65
• Долгий срок службы благодаря высокому ресурсу срабатывания
• Гибкость подключения: два типа контактов позволяют использовать в различных схемах управления

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - контакт с маслами, растворителями, кислотами может повредить материалы корпуса
• Запрещено использование в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для частых ударных нагрузок свыше 10 N - возможна деформация рычага
• Не следует применять в условиях постоянного погружения в жидкость - IP65 не обеспечивает герметичность при длительном подводе

Примеры использования

• На ленточном конвейере - определение крайнего положения грузовой платформы
• В металлообрабатывающем станке - фиксация начала/конца рабочего хода стола
• В системе автоматической двери - остановка при полном открывании или закрывании
• На подъемниках - ограничение верхней и нижней точки движения

Практические советы

• Перед установкой проверьте соответствие посадочного места - расстояние между крепежными отверстиями составляет 40 мм
• При использовании в условиях вибраций дополнительно закрепите кабель хомутами, чтобы избежать перегиба проводов у входа
• Для продления срока службы регулярно очищайте ролик от грязи и металлической стружки
• Выбирайте расположение так, чтобы рычаг активировался плавно - резкие удары снижают надежность контактов
• Электрические соединения выполняйте с учетом максимального тока - не используйте для управления мощными двигателями без промежуточного реле
