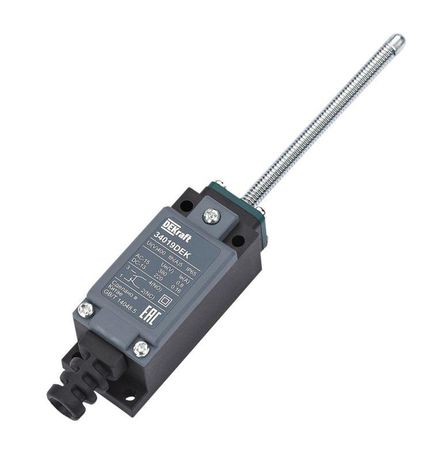

Выключатель концевой пласт. 1НО1НЗ Пружинный рычаг с пластиковым наконечником - 34019DEK APC

Выключатель концевой DEKRAFT 34019dek - это надёжный коммутационный аппарат с пружинным рычагом и пластиковым наконечником, предназначенный для фиксации положений механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется точная и долговечная сигнализация крайних положений.

Назначение и область применения

Выключатель концевой DEKRAFT 34019dek используется для регистрации достижения механическим элементом заданного предельного положения - например, когда деталь доходит до упора. Он передаёт сигнал в систему управления, чтобы остановить движение, изменить направление или активировать следующий этап цикла. Применяется в промышленной автоматизации: на ленточных конвейерах, шлюзах, дверях лифтов, станках с ЧПУ, упаковочном оборудовании. Благодаря защите IP65 и ударопрочному корпусу, подходит для работы в запылённых, влажных и агрессивных средах.

Технические характеристики

• Тип управления: гибкий пружинный стержень - обеспечивает мягкое срабатывание без жестких ударов
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - позволяет использовать один прибор для двух функций (например, остановка и сигнализация)
• Тип переключения: мгновенный - контакт меняет состояние сразу при достижении порогового усилия, без задержки
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не предназначен для нагрузок выше 1 А
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды с любого направления
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и нагретых зонах
• Материал корпуса: термопластичный пластик с двойной изоляцией - исключает риск поражения током даже при повреждении внешней оболочки
• Подключение: кабельный ввод PG - совместим со стандартными кабелями с наружным диаметром 4–7 мм
• Электрическая износостойкость: ≥1 млн циклов (DC-13) - рассчитан на длительную работу в частых режимах
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой DEKRAFT 34019dek крепится к поверхности оборудования с помощью двух винтов с метрической или самонарезной резьбой. Установка возможна на плоские, вертикальные или горизонтальные поверхности. Кабельный ввод PG позволяет подключить провода без дополнительных переходников - достаточно продеть кабель через вход и затянуть гайку. Модульная конструкция упрощает замену внутреннего механизма без демонтажа всего устройства. Для правильной работы важно соблюдать угол воздействия рычага - рекомендуется не более 15° от осевой линии.

Безопасность и стандарты

Выключатель соответствует требованиям международных и российских стандартов безопасности: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (электрооборудование машин). Функция безопасности реализована через наличие НЗ-контакта - при отказе системы или обрыве цепи контакт остаётся замкнутым, что позволяет зафиксировать аварийную ситуацию. Защита IP65 и степень удара IK04 гарантируют сохранение работоспособности при случайных столкновениях и попадании брызг.

Преимущества

• Два типа контактов в одном устройстве - экономия места и снижение числа компонентов в схеме
• Пластиковый наконечник - не царапает детали, снижает уровень шума при срабатывании
• Двойная изоляция корпуса - безопасен при работе без заземления
• Высокая механическая износостойкость - срок службы превышает аналоги с металлическими наконечниками
• Компактные габариты - легко интегрируется в плотно укомплектованное оборудование

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 0,8 А ограничивает применение только в цепях управления
• Пластиковый наконечник чувствителен к острым предметам и высокому давлению - не используйте там, где есть риск механического повреждения
• Работает только при воздействии на рычаг вдоль его оси - боковые нагрузки могут вызвать заклинивание
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• На конвейере: определяет окончание перемещения изделия - размыкает НО-контакт, отправляя сигнал на остановку
• На двери шкафа: замыкает НЗ-контакт при закрытии - подтверждает целостность охранной цепи
• На станке: регистрирует возврат инструмента в начальное положение - активирует цикл новой операции
• В упаковочной линии: контролирует положение транспортера - предотвращает перегрузку при смещении

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться плавно без заеданий
• Используйте кабели с медными жилами и изоляцией, выдерживающей температуру до 80 C
• При монтаже в местах с вибрацией - дополнительно закрепите кабель хомутами, чтобы избежать перегиба
• Для контроля состояния контактов - периодически проверяйте сопротивление мультиметром при ручном срабатывании
• При необходимости замены - можно открутить крышку и поменять только внутренний механизм, не трогая корпус
