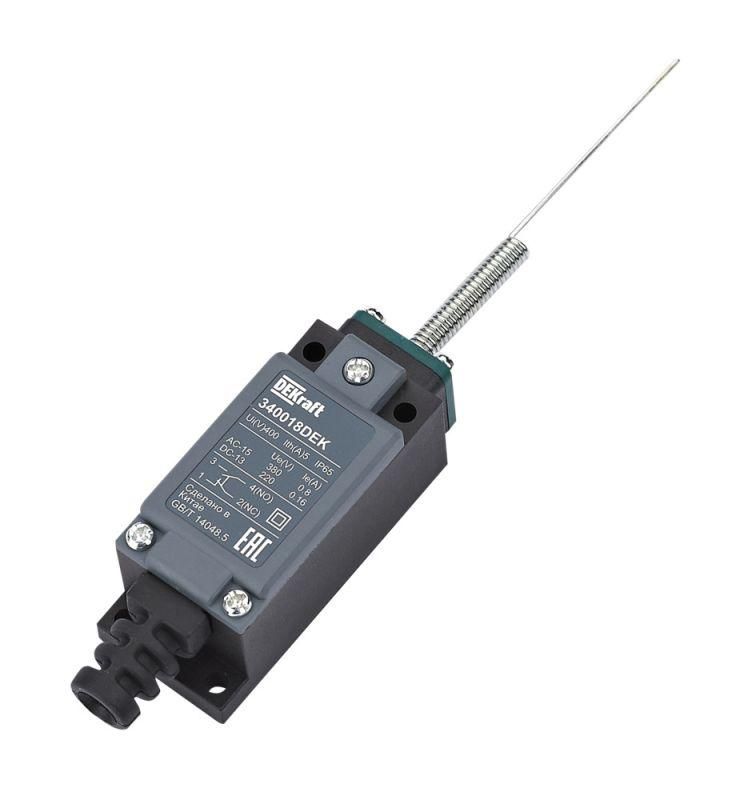

Выключатель концевой 1НО1НЗ "Кошачий ус" пласт. DEKraft 34018DEK APC

Выключатель концевой пластиковый 1 нормально открытый 1 нормально закрытый "Кошачий ус" от DEKraft (арт. 34018dek) - это надёжный коммутационный аппарат с двухконтактной группой (1НО+1НЗ) и гибким стержнем для контроля положения механизмов. Подходит для автоматизированных систем, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Выключатель концевой пластиковый 1 нормально открытый 1 нормально закрытый "Кошачий ус" используется для фиксации предельных положений движущихся частей оборудования. Он срабатывает при механическом контакте с объектом - например, при достижении крайнего положения стола станка, двери шлюза или перемещаемого ролика. Применяется в промышленной автоматизации: на конвейерах, лифтах, роботах, упаковочных машинах. Благодаря функции безопасности, его можно использовать в системах аварийной остановки.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Тип действия: мгновенное переключение - контакт меняет состояние сразу при срабатывании, без задержки
• Элемент управления: гибкий (пружинный) стержень - легко деформируется, восстанавливает форму после нагрузки
• Номинальный ток: 0,8 А - подходит для слаботочных цепей управления, не для силовой нагрузки
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Ударная прочность: IK04 - выдерживает удары до 0,35 Дж (например, случайные столкновения с деталями)
• Материал корпуса: термопластичный пластик с двойной изоляцией - не проводит ток, устойчив к химическим средам
• Рабочая температура: от –20 C до +70 C - работает в холодных цехах и жарких зонах
• Подключение: кабельный ввод PG - позволяет подсоединить кабель диаметром 4–7 мм без дополнительных муфт
• Электрическая износостойкость: ≥1 млн циклов при DC-13 - рассчитан на длительную работу в частых циклах
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1

Совместимость и монтаж

Выключатель концевой пластиковый 1 нормально открытый 1 нормально закрытый "Кошачий ус" крепится на поверхность через два монтажных отверстия с помощью винтов с метрической или самонарезной резьбой. Размеры соответствуют DIN EN 50047-2020 - совместим со стандартными кронштейнами и крепёжными платформами других производителей. Кабельный ввод PG обеспечивает герметичное прохождение провода, не требует установки дополнительных уплотнений. Модульная конструкция позволяет заменить внутреннюю часть без демонтажа всего устройства - удобно при сервисном обслуживании.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает ложные срабатывания. Двойная изоляция корпуса снижает риск поражения током даже при повреждении внешней оболочки. Стандарт IP65 и IK04 обеспечивают надёжность в запылённых, влажных и вибрационных средах.

Преимущества

• Два контакта в одном устройстве - экономят место и упрощают схему управления
• Гибкий стержень "кошачий ус" - чувствителен к малому усилию, не требует точной регулировки
• Высокая износостойкость - служит более миллиона циклов, снижает затраты на замену
• Защита IP65 и IK04 - выдерживает агрессивные условия: брызги, пыль, удары
• Модульная сборка - быстрая замена контактов без снятия с оборудования

Ограничения применения

• Не предназначен для работы с токами выше 0,8 А - нельзя использовать для питания двигателей или нагревателей
• Пластиковый корпус не выдерживает прямого воздействия открытого пламени или высоких температур (>70 C)
• Гибкий стержень не рекомендован для постоянного давления - лучше применять там, где контакт происходит однократно или периодически
• Кабельный ввод PG требует использования кабеля с подходящим диаметром - слишком тонкий или толстый провод нарушит герметичность

Примеры использования

• На станках ЧПУ - определение начала и конца движения оси
• На конвейере - фиксация наличия изделия на позиции
• В дверях шлюзов - сигнал о полном закрытии
• В системах аварийной остановки - срабатывание при сдвиге защитного кожуха
• В упаковочных линиях - контроль положения этикетирующего механизма

Практические советы

• При монтаже проверьте, чтобы стержень свободно двигался - не допускайте перекосов или трения о корпус
• Используйте кабели с медными жилами и качественной изоляцией - особенно в местах с вибрацией
• Перед первым запуском протестируйте срабатывание вручную - убедитесь, что оба контакта работают
• При использовании в сырых помещениях проверяйте герметичность ввода каждые 6 месяцев
• Для частых циклов (более 1000 в день) выбирайте модели с металлическими контактами - хотя здесь они уже рассчитаны на 1 млн циклов
• Артикул 34018dek от DEKraft - единственный в линейке с такой комбинацией контактов и степенью защиты IP65 - не путайте с аналогами без сертификата DIN EN 50047
