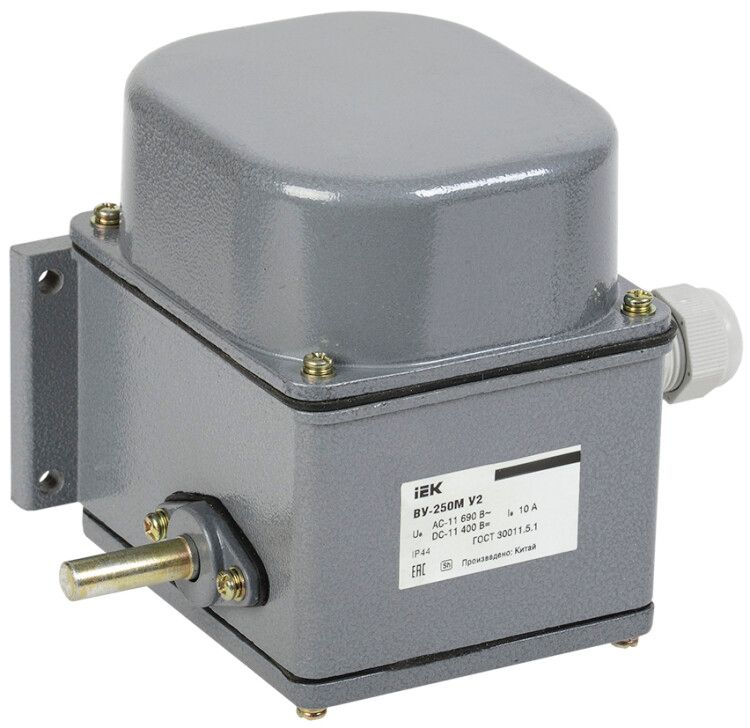

Выключатель концевой ВУ-250М У2, 2 комм. цепи, IP44, IEK - KV-1-250-1

Выключатель концевой ВУ-250М У2 от IEK предназначен для автоматического размыкания и замыкания электрических цепей при достижении механизмом заданной позиции. Этот выключатель ВУ-250М У2 надёжно работает в условиях повышенной запылённости и влажности благодаря защите IP44, что делает его подходящим для промышленного оборудования. Артикул kv-1-250-1 соответствует сертифицированному решению для систем контроля перемещений.

Назначение и область применения

Выключатель концевой ВУ-250М У2 используется для фиксированного срабатывания при механическом контакте с упором - например, когда движущаяся часть станка достигает крайнего положения. Он применяется в системах управления, где требуется точно зафиксированный сигнал о положении: на конвейерах, лифтах, шлюзах, металлорежущих станках и других механизмах с линейным или поворотным движением. Коммутирует цепи управления переменного и постоянного тока в соответствии с ГОСТ 30011.5.1.

Технические характеристики

• Номинальное напряжение: до 400 В переменного тока
• Номинальный ток: 10 А (AC), 3 А (DC 125 В), 2 А (DC 230 В)
• Количество контактов: 1 нормально замкнутый (НЗ), 2 нормально открытых (НО)
• Общее число переключающих контактов: 2
• Тип действия: мгновенное переключение - контакт изменяет состояние сразу при срабатывании, без задержки
• Рабочая температура: от –45 C до +40 C
• Степень защиты: IP44 - защита от твердых частиц больше 1 мм и брызг воды со всех направлений
• Материал корпуса: металлический, с порошковой покраской - устойчив к коррозии и механическим повреждениям
• Габариты: 143×122×117 мм
• Способ подключения: кабельный ввод с резьбой PG (стандартная гильза для герметизации провода)
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель ВУ-250М У2 имеет внутреннюю установку - монтируется в нишу или специальный кронштейн на оборудовании. Кабельный ввод PG позволяет подключить провод сечением, совместимым с резьбой PG (обычно 9–13 мм). Для правильной работы важно обеспечить жесткую фиксацию корпуса, чтобы избежать люфта при ударном воздействии упора. Подключение выполняется через клеммы внутри корпуса - доступ осуществляется после снятия крышки. Монтаж допускается в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы предотвратить попадание влаги в зону контактов.

Безопасность и стандарты

Выключатель ВУ-250М У2 соответствует требованиям ГОСТ 30011.5.1 и предназначен для использования в функциях безопасности - то есть может применяться в аварийных остановках, блокировках и других критичных контурах. Его конструкция исключает самопроизвольное открытие контактов при вибрации. Корпус выполнен из прочного металла, обеспечивающего механическую целостность даже при внешнем воздействии.

Преимущества

• Два переключающих контакта позволяют одновременно управлять двумя цепями - например, останавливать двигатель и включать сигнализацию
• Металлический корпус и порошковая окраска обеспечивают долговечность в агрессивных средах
• Мгновенное действие контактов гарантирует быстрое реагирование без зависаний
• Широкий диапазон температур (-45…+40 C) позволяет использовать в холодных помещениях и на улице
• Совместимость с системами безопасности снижает необходимость в дополнительных реле или модулях

Ограничения применения

• Не предназначен для частого срабатывания более 1000 раз в час - высокая частота сокращает срок службы контактов
• IP44 не обеспечивает защиту от струй воды или погружения - нельзя использовать в местах с прямым орошением или мытьём под давлением
• Номинальный ток 10 А действителен только для AC; при работе с постоянным током максимальный ток ограничен 3 А (125 В) и 2 А (230 В)
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• Кабельный ввод требует обязательной герметизации - использование без уплотнителей нарушает степень защиты

Примеры использования

• На конвейере: срабатывает при достижении продуктом конца ленты, останавливая привод
• В лифте: фиксирует положение кабины на этаже, отключая двигатель
• На станке: прекращает работу при выходе инструмента за пределы хода
• В шлюзе: активирует блокировку двери при закрытии
• В системе аварийной остановки: встроенный в кнопку-упор, отключает питание при нажатии

Практические советы

• Выбирая место установки, проверьте, чтобы упор мог достичь рычага без перекоса - иначе контакты будут работать с перегрузкой
• При подключении используйте кабель с медными жилами и сечением, соответствующим нагрузке - для 10 А минимум 1,5 мм2
• Проверяйте плотность затяжки кабельного ввода PG - слабая фиксация приведёт к потере степени защиты IP44
• При использовании в системах безопасности обязательно протестируйте срабатывание при каждом обслуживании
• Артикул kv-1-250-1 - единственный вариант этого типа в линейке IEK с двумя НО и одним НЗ контактами; другие модели имеют другую конфигурацию
