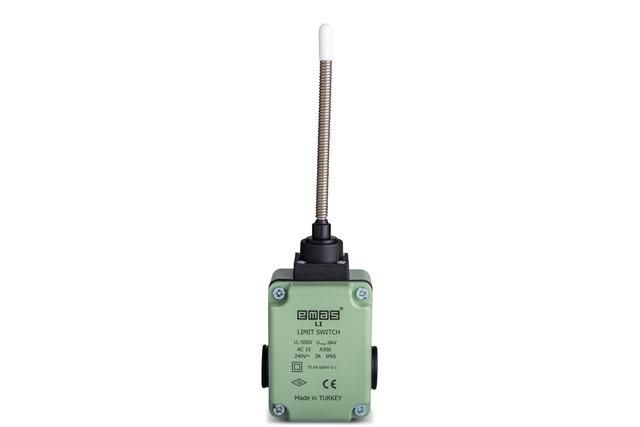

Выключатель концевой L1K13SOP102 EMAS

Выключатель концевой EMAS L1K13SOP102 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется в автоматизированных системах, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L1K13SOP102 используется для передачи сигнала при достижении объектом крайнего положения. Он активируется физическим контактом - например, когда деталь машины задевает ролик или шток выключателя. Подходит для установки на станках, конвейерах, лифтах, вентиляционных решётках и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым рычагом
• Контакты: нормально замкнутый (NC) и нормально разомкнутый (NO) - переключаемые
• Максимальный ток: до 5 А при напряжении 250 В переменного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25 C до +80 C
• Материал корпуса: термостойкая пластмасса
• Механическая износостойкость: до 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель концевой EMAS L1K13SOP102 устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий под болт M4. Кабельный вход имеет резьбу G1/2" - совместим с стандартными гофротрубами и кабельными вводами. Для правильной работы важно, чтобы угол воздействия на ролик был близок к 90°. Недопустимо применение с силами более 10 Н - это может повредить механизм. Учитывайте посадочные размеры: высота корпуса 42 мм, ширина 28 мм, глубина 35 мм.

Безопасность и стандарты

Выключатель концевой EMAS L1K13SOP102 соответствует требованиям IEC 60947-5-1 для коммутирующих аппаратов управления. Соответствие IP67 обеспечивает безопасную работу в условиях повышенной запылённости и влажности, включая мойку оборудования водой под давлением.

Преимущества

• Устойчив к внешним воздействиям благодаря герметичному исполнению IP67
• Долгий срок службы - до миллиона циклов срабатывания
• Переключаемые контакты позволяют использовать как NO, так и NC режимы без замены устройства
• Роликовый рычаг снижает трение и позволяет работать с медленно движущимися элементами

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах
• Не рекомендуется для частых ударных нагрузок свыше 10 Н
• Не работает с бесконтактными методами определения положения - требует физического контакта
• Не поддерживает высокочастотные импульсы выше 30 Гц - возможны отказы при быстром чередовании срабатываний

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Сигнализация закрытия двери шкафа ЧПУ
• Остановка ленты конвейера при достижении конечной точки
• Защита от перегрузки в механизме подъёма люка

Практические советы

• При монтаже проверьте, что ролик свободно вращается - не допускайте перекоса или зажима
• Используйте кабели с усиленной изоляцией, особенно при работе в средах с маслом или химическими веществами
• Для длительной эксплуатации в холодном климате убедитесь, что температура окружающей среды не ниже -25 C
• Замена выключателя концевого EMAS L1K13SOP102 не требует перепрошивки системы - он совместим со всеми стандартными контроллерами
