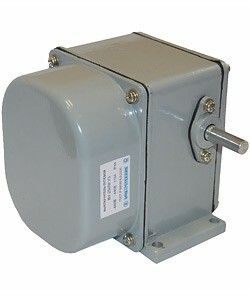

Выключатель конечн. ВУ-250М IP44 Электротехник ET000764

Выключатель концевой ВУ-250М, IP44, две коммутируемые цепи - устройство для фиксированной фиксации положений механизмов в автоматизированных системах. Бренд Электротехник предлагает эту модель как надёжное решение для контроля перемещений в условиях запылённости и влажности. Артикул et000764 соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Выключатель концевой ВУ-250М, IP44, две коммутируемые цепи используется для автоматического отключения или изменения состояния цепей управления при достижении механизmom предельного положения. Подходит для установки на станках, конвейерах, лифтах, шлюзах и других устройствах, где требуется точная фиксация границ движения. Применяется в системах безопасности - например, для остановки оборудования при выходе за допустимые пределы.

Технические характеристики

• Напряжение: до 660 В - работает как на переменном, так и на постоянном токе;
• Номинальный ток: 10 А - способен коммутировать нагрузки средней мощности;
• Степень защиты: IP44 - защищён от брызг воды и частиц крупнее 1 мм, подходит для помещений с повышенной влажностью или пылью;
• Тип управления: поворотный вал/шпиндель - активируется механическим воздействием через вращательное движение;
• Переключение: мгновенное - контакт замыкается или размыкается сразу при достижении угла поворота, без задержки;
• Количество контактов: один нормально открытый (НО); вторая коммутируемая цепь реализуется через внешнюю схему или дополнительный модуль;
• Тип подключения: кабельный ввод PG - позволяет использовать гибкий кабель с диаметром жил до 8–9 мм (стандарт PG 13.5);
• Рабочая температура: от –45 C до +40 C - обеспечивает стабильную работу в холодных помещениях и на открытых площадках;
• Габариты: 173×120×117 мм - компактный прямоугольный корпус из металла;
• Самовозврат: отсутствует - требует ручного возвращения в исходное положение после срабатывания;
• Конструкция корпуса: прямоугольный параллелепипед - удобна для крепления на плоские поверхности.

Совместимость и монтаж

Выключатель концевой ВУ-250М, IP44, две коммутируемые цепи монтируется на конструкцию с помощью болтов или кронштейнов через отверстия в основании корпуса. Для правильной работы важно соблюдать угол поворота вала - он должен совпадать с направлением движения контролируемого элемента. Кабельный ввод PG позволяет подключить провода без дополнительных соединителей. Убедитесь, что диаметр кабеля не превышает 9 мм - иначе герметичность будет нарушена. Монтаж выполняйте только при отключенном питании.

Безопасность и стандарты

Выключатель концевой ВУ-250М, IP44, две коммутируемые цепи соответствует требованиям к устройствам безопасности согласно ГОСТ Р IEC 60947-5-1. Его применение в системах аварийной остановки допустимо благодаря наличию мгновенного переключения и высокой отказоустойчивости. Однако сертификаты на конкретную партию следует проверять у поставщика - производитель указывает соответствие в документации на серию ВУ.

Преимущества

• Металлический корпус обеспечивает долговечность даже при ударных нагрузках;
• Широкий диапазон температур позволяет использовать в суровых климатических зонах;
• Защита IP44 снижает риск отказа из-за попадания влаги или пыли;
• Мгновенное действие гарантирует быстрое реагирование на изменение положения;
• Кабельный ввод PG экономит время при сборке - не нужны дополнительные муфты или переходники.

Ограничения применения

• Не предназначен для частого циклического срабатывания - из-за отсутствия самовозврата требуется ручное возвращение, что снижает скорость работы;
• Имеет только один нормально открытый контакт; вторую коммутируемую цепь необходимо организовать дополнительно - например, через реле или другой выключатель;
• Запрещено погружать в жидкость - IP44 не обеспечивает защиту от струй или погружения;
• Не рекомендован для использования в взрывоопасных зонах - отсутствуют соответствующие маркировки и сертификаты.

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения;
• Фиксация положения люка на технологической линии перед запуском процесса;
• Контроль уровня подъёмника в складской системе - сигнал о достижении верхней точки;
• Автоматическое отключение насоса при закрытии клапана в трубопроводе.

Практические советы

• При установке убедитесь, что поворотный вал свободно вращается - не должно быть трения или перекоса;
• Выбирайте кабель с достаточным запасом длины - чтобы при обслуживании можно было легко отсоединить выключатель без демонтажа всей системы;
• Для длительной службы регулярно осматривайте контактную группу - особенно при работе с индуктивными нагрузками;
• Если нужна автоматическая возвратная функция - используйте пружинный механизм или внешний актуатор;
• Артикул et000764 совместим с другими изделиями серии ВУ - можно заменить аналогично работающий выключатель без переделки крепления.
