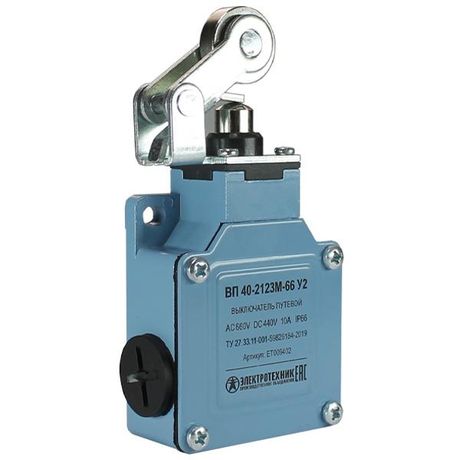

Выключатель путевой ВП 40-2123М-66 У2 1НО+1НЗ IP66 рычаг со стальным роликом горизонт. срабатывания мгновенный без сальника Электротехник ET009402

Выключатель путевой ВП 40-2123М-66 У2 от бренда Электротехник - это надёжный концевой выключатель с рычагом и стальным роликом, предназначенный для точного фиксирования положений механизмов в автоматизированных системах. Мгновенное срабатывание, высокая степень защиты IP66 и металлический корпус делают его подходящим для жестких условий эксплуатации на производстве.

Назначение и область применения

Выключатель путевой ВП 40-2123М-66 У2 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при механическом воздействии на рычаг с роликом - например, когда деталь или узел задевает его во время движения. Подходит для станков, конвейеров, лифтов, шлюзов, автоматических ворот и других устройств, где требуется точная остановка или изменение направления движения.

Технические характеристики

• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления;
• Тип включения: мгновенный - контакт замыкается или размыкается сразу при достижении порогового усилия, без задержки;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяет управлять двумя цепями одновременно;
• Номинальный ток: 10 А - рассчитан на нагрузки до 10 ампер в цепях переменного или постоянного тока;
• Подключение: кабельный ввод PG - обеспечивает герметичное присоединение гибкого кабеля без необходимости установки сальника;
• Материал корпуса: металл с порошковым покрытием - устойчив к коррозии, ударным нагрузкам и агрессивной среде;
• Рабочая температура: от -40 C до +50 C - работает в холодных ангарах и жарких цехах;
• Габариты: 58×25×111 мм - компактный размер для установки в ограниченном пространстве;
• Диаметр ролика: 25 мм - оптимальный размер для плавного скольжения по поверхности без заеданий;
• Конструкция корпуса: прямоугольный параллелепипед - удобна для крепления на плоские поверхности.

Совместимость и монтаж

Выключатель путевой ВП 40-2123М-66 У2 монтируется на раму, стенку или специальный кронштейн с помощью двух крепёжных отверстий в основании корпуса. Кабельный ввод PG позволяет подключить провода диаметром до 8–10 мм без дополнительных уплотнителей. Регулируемый по длине рычаг даёт возможность точно настроить зону срабатывания - достаточно ослабить фиксатор, сместить рычаг и затянуть снова. Для правильной работы важно, чтобы ось ролика была перпендикулярна направлению движения объекта - иначе возможны преждевременные износ или отказ.

Безопасность и стандарты

Изделие соответствует требованиям функциональной безопасности: при срабатывании контакты обеспечивают гарантированное размыкание или замыкание цепи, что снижает риск аварий. Применение в системах с функциями безопасности допускается благодаря надёжному мгновенному механизму и защищённому корпусу. Соответствие стандартам IEC 60947-5-1 реализовано через исполнение типа “мгновенный” и класс защиты IP66.

Преимущества

• Универсальная комбинация 1НЗ+1НО - позволяет использовать один прибор вместо двух отдельных выключателей;
• Регулируемый рычаг - легко адаптируется под разные ходы и расстояния срабатывания;
• Металлический корпус с порошковым покрытием - долговечен даже при постоянных вибрациях и влажности;
• Отсутствие сальника - упрощает сборку и исключает риск протечки масла или грязи внутрь;
• Широкий диапазон температур - работает в условиях суровых климатов и нестандартных помещений.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат взрывозащиты;
• Не рекомендован для частого ручного воздействия - рычаг и ролик рассчитаны на механическое срабатывание, а не на операторское управление;
• Кабельный ввод PG требует использования кабеля с подходящим внешним диаметром - слишком тонкий или толстый провод может нарушить герметичность;
• При использовании в условиях сильной вибрации необходимо дополнительно закрепить корпус - сам по себе он не имеет виброизоляции.

Примеры использования

• На конвейере: останавливает ленту при достижении крайнего положения;
• На станке ЧПУ: сигнализирует о возвращении инструмента в начальное положение;
• В шлюзе: фиксирует полное открытие/закрытие створки;
• В лифте: контролирует положение кабины на верхнем и нижнем этажах;
• На автоматических воротах: прекращает движение при полном открывании или закрывании.

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался без трения - при необходимости смажьте ось ролика силиконовой смазкой;
• При монтаже используйте кабель с запасом длины - это позволит избежать натяжения при перемещении оборудования;
• Для длительной службы избегайте попадания крупных частиц между роликом и направляющей - периодически очищайте зону действия;
• При замене старого выключателя сверьте тип контактов (1НЗ+1НО) и размеры крепления - совместимость с существующими схемами важна;
• Артикул et009402 - это конкретная модификация; другие модели серии ВП 40 могут иметь другой тип рычага или защиту - не путайте.
