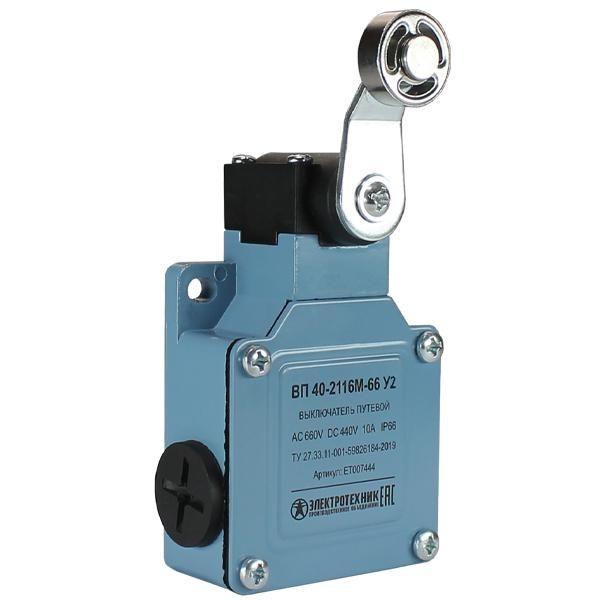

Выключатель путевой ВП 40-2123М-66 У2, рычаг со стальным роликом горизонтального срабатывания, 1з+1р, мгновенный, без сальника, IP66 - ET007444 Электротехник

Выключатель путевой ВП 40-2116М-66 У2 - это надёжный концевой выключатель с рычагом и стальным роликом, предназначенный для фиксации положений механизмов в автоматизированных системах. Бренд Электротехник обеспечивает соответствие требованиям промышленной эксплуатации, а артикул et007444 позволяет точно идентифицировать модель при заказе и замене.

Назначение и область применения

Выключатель путевой ВП 40-2116М-66 У2 используется для контроля конечных положений движущихся частей оборудования. Он срабатывает при механическом воздействии на рычаг с роликом - например, когда деталь или узел задевает его во время перемещения. Подходит для установки на станках, конвейерах, шлюзах, лифтах, автоматических линиях и других устройствах, где требуется точная фиксация предельных позиций.

Технические характеристики

• Тип: Концевой выключатель с мгновенным действием - контакт переключается сразу при достижении порогового усилия, без задержек.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют одновременно управлять двумя цепями (например, остановить двигатель и включить сигнал).
• Номинальный ток: 10 А - рассчитан на управление нагрузками до 2,2 кВт при 220 В переменного тока.
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления, подходит для влажных, запылённых и агрессивных сред.
• Температурный диапазон: от –40 C до +50 C - работает в условиях холодных складов, зимних площадок и жарких цехов.
• Материал корпуса: металл с порошковым покрытием - устойчив к коррозии, ударным нагрузкам и химическим воздействиям.
• Габариты: 52×25×110 мм - компактный размер для установки в ограниченном пространстве.
• Подключение: кабельный ввод PG - позволяет подсоединить гибкий кабель без дополнительных муфт или переходников.
• Диаметр ввода: 25 мм - совместим с кабелями с внешним диаметром до 25 мм.

Совместимость и монтаж

Выключатель путевой ВП 40-2116М-66 У2 монтируется на раму, стенку или опорную платформу с помощью двух крепёжных отверстий в основании корпуса. Для правильной работы важно, чтобы ось рычага была перпендикулярна направлению движения объекта. Кабельный ввод PG требует затяжки гайки после протяжки провода - это гарантирует герметичность и прочность фиксации. Отсутствие сальника исключает необходимость регулярной смазки, что снижает обслуживание.

Безопасность и стандарты

Изделие соответствует требованиям функциональной безопасности: при срабатывании контакты обеспечивают гарантированное размыкание или замыкание цепи, что необходимо для аварийной остановки. Применение металлического корпуса и высокой степени защиты IP66 делает его безопасным для использования в зонах с повышенными рисками - в том числе там, где возможны брызги масла, воды или агрессивных жидкостей.

Преимущества

• Универсальная комбинация контактов НО+НЗ - позволяет использовать один прибор вместо двух отдельных выключателей.
• Металлический корпус с порошковым покрытием - долговечен даже при постоянных ударах и вибрациях.
• Ролик из стали - минимизирует трение, увеличивает срок службы при частых срабатываниях.
• Мгновенное действие - исключает задержки в реакции системы, важны для скоростных линий.
• Отсутствие сальника - снижает стоимость обслуживания и риск отказа из-за забивания грязью.

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат взрывозащиты.
• Не рекомендован для частого контакта с агрессивными химическими веществами - хотя покрытие устойчиво, длительное воздействие кислот или щелочей может повредить поверхность.
• Нельзя применять в условиях постоянного погружения в воду - IP66 не обеспечивает герметичность при длительном подводном режиме.
• Максимальный ток 10 А - не подходит для управления двигателями выше 2,2 кВт без промежуточного реле.

Примеры использования

• На конвейере: фиксирует крайнее положение тележки перед остановкой.
• На станке ЧПУ: сигнализирует о достижении точки начала обработки.
• В шлюзе: прекращает работу клапана при полном открытии/закрытии.
• В лифте: активирует аварийную остановку при выходе за верхнюю/нижнюю границу.

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно возвращался в исходное положение - без заеданий.
• Учитывайте посадочный диаметр 25 мм при выборе кабеля - слишком толстый провод не войдёт в ввод.
• При монтаже в вибрирующей среде используйте контргайки или фиксаторы на крепёжные болты.
• Для продления срока службы избегайте прямого удара по корпусу - воздействие должно происходить только через ролик.
• Артикул et007444 и бренд Электротехник сохраняйте при заказе запасных частей - другие модели с аналогичным названием могут отличаться по внутренней схеме.
