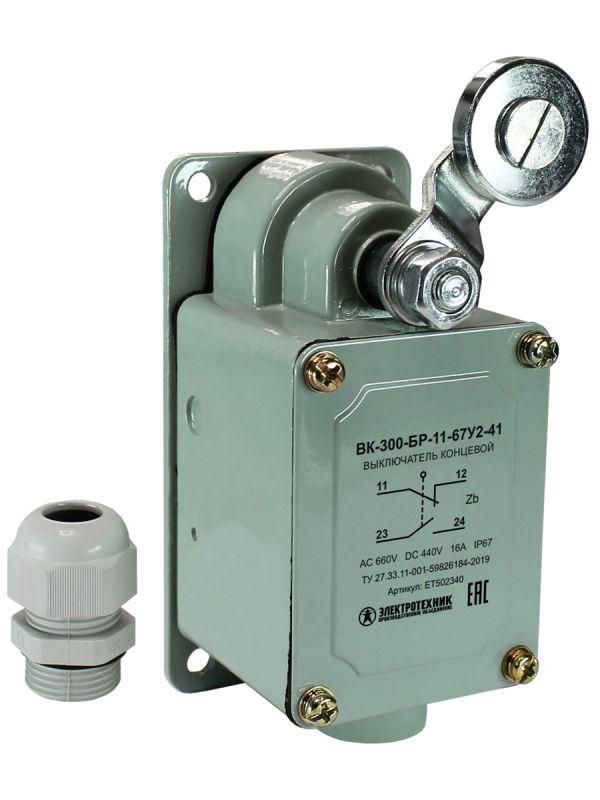

Выключатель концевой ВК-300-БР-11-67У2-41, рычаг с роликом, сальником, ход вправо, самовозврат, ступень 4- 71мм, IP67 - ET502340 Электротехник

Выключатель концевой ВК-300-БР-11-67У2-41 - это надёжный механический коммутационный аппарат с рычагом и роликом, предназначенный для фиксации положений механизмов в условиях запылённости и повышенной влажности. Бренд Электротехник обеспечивает соответствие требованиям промышленной автоматизации, а артикул et502340 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-41 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь на конвейере достигает крайней точки. Подходит для систем, где важна точная остановка: станки, шлюзы, лифты, приводы люков, автоматические ворота. Применяется там, где требуется безопасное отключение цепи при достижении заданного положения.

Технические характеристики

• Напряжение: до 660 В - работает в сетях переменного и постоянного тока высокого класса
• Номинальный ток: 16 А - способен коммутировать нагрузки мощностью до 3,5 кВт при 220 В
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивают гибкую логику управления
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порога хода, без задержек
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: металл - устойчив к ударным нагрузкам, коррозии и внешним воздействиям
• Рабочая температура: от –40 C до +55 C - подходит для холодных цехов и жарких зон
• Габариты: 155×60×75 мм - компактный формат для установки в ограниченном пространстве
• Способ подключения: кабельный ввод PG - позволяет использовать стандартные силовые кабели без дополнительных переходников
• Способ монтажа: на винты - крепится через отверстия в боковой стенке корпуса

Совместимость и монтаж

Выключатель концевой ВК-300-БР-11-67У2-41 совместим со всеми типами кабелей с наружным диаметром, соответствующим стандарту PG (например, PG7, PG9, PG11). Для монтажа используйте два винта M4, расположенные на боковых поверхностях корпуса. Убедитесь, что место установки не испытывает вибраций выше допустимых уровней - это снижает риск ложных срабатываний. Кабельный ввод с сальником герметично фиксирует провод, исключая попадание влаги внутрь устройства.

Безопасность и стандарты

Выключатель ВК-300-БР-11-67У2-41 соответствует требованиям к устройствам функциональной безопасности: его можно применять в цепях аварийной остановки, согласно EN ISO 13849-1. Механизм самовозврата гарантирует восстановление первоначального состояния после срабатывания - это важно для предотвращения ручного вмешательства. Конструкция прошла проверку на долговечность при многократных циклах включения-выключения.

Преимущества

• Рычаг с роликом снижает трение и износ при контакте с поверхностью - увеличивает срок службы
• Сальник в кабельном вводе обеспечивает надёжную герметичность без дополнительных уплотнителей
• Металлический корпус выдерживает механические повреждения и агрессивные среды
• Широкий диапазон рабочего хода (4–71 мм) позволяет адаптировать чувствительность под задачу
• Самовозврат - не требует ручной настройки после каждого срабатывания

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не рекомендован для частых импульсных нагрузок свыше 1000 циклов в час - возможен быстрый износ контактов
• При использовании в условиях сильной вибрации (>1g) необходима дополнительная фиксация
• Положение хода - только вправо; если нужен левосторонний вариант, выбирайте другую модификацию
• Нет встроенной индикации состояния - нельзя определить включен/выключен визуально

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего правого положения
• Фиксация положения двери контейнерного перевозчика перед запуском цикла
• Автоматическое отключение насоса при уровне жидкости в ёмкости ниже минимального
• Защита от перегрузки в механизме подъёмника, когда платформа достигает верхней точки

Практические советы

• Перед установкой проверьте, чтобы ход рычага (4–71 мм) соответствовал перемещению контролируемого элемента - слишком малый ход вызовет раннее срабатывание, слишком большой - пропуск сигнала
• Используйте кабель с медными жилами сечением 0,5–2,5 мм2 - он идеально подходит для кабельного ввода PG
• При монтаже в местах с осадками или мойкой оборудования - дополнительно проверяйте целостность сальника каждые 6 месяцев
• Для длительной эксплуатации в условиях пыли - периодически очищайте ролик и направляющую от налёта
• Артикул et502340 и название Выключатель концевой ВК-300-БР-11-67У2-41 должны совпадать в заказе - другие варианты с аналогичным названием могут отличаться по ходу или типу контактов
