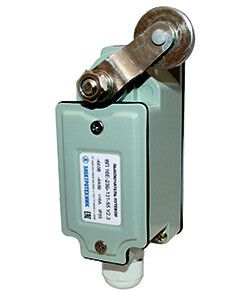

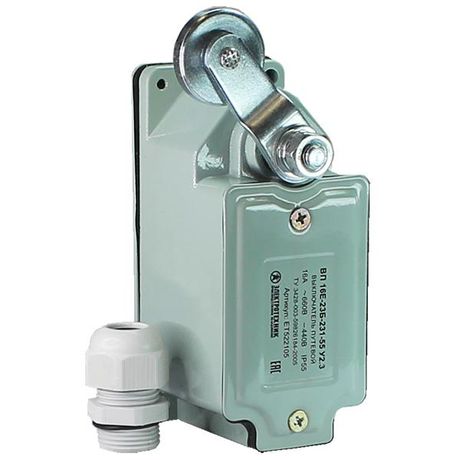

Выключатель путевой ВП16Е-23Б-231-55 У2.3 рычаг с роликом сальником ход влево самовозврат - ET522105 Электротехник

Выключатель путевой ВП16Е-23Б-231-55 У2.3 от бренда Электротехник - это надёжный концевой выключатель с рычагом и роликом, предназначенный для автоматического отключения оборудования при достижении заданной точки движения. Подходит для использования в условиях повышенной запылённости и перепадов температур, особенно там, где важна безопасность и долговечность - на конвейерах, лифтах, станках и других механизмах с линейным перемещением.

Назначение и область применения

Выключатель путевой ВП16Е-23Б-231-55 У2.3 используется для коммутации цепей управления при срабатывании от упора или движущегося элемента. Он фиксирует положение объекта в заданной точке - например, когда тележка достигает крайнего положения на конвейере, или стол станка проходит предельную позицию. Применяется в системах автоматизации, где требуется точное управление движением и обеспечение безопасности.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 16 А
• Количество контактов: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР)
• Тип элемента управления: рычаг с роликом - обеспечивает плавное срабатывание при контакте с поверхностью
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от –50 C до +50 C, подходит для холодных и жарких помещений
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям
• Габариты: 79×63×130 мм
• Способ монтажа: монтажная плата - крепится через отверстия в корпусе на поверхность
• Нормативный документ: ТУ 3428-003-59826184-2005

Совместимость и монтаж

Выключатель путевой ВП16Е-23Б-231-55 У2.3 монтируется на металлическую или другую жёсткую поверхность с помощью болтов или заклёпок через отверстия в корпусе. Для правильной работы важно соблюсти угол подхода упора к рычагу - он должен действовать перпендикулярно оси ролика. Сальник в конструкции защищает внутренние части от проникновения пыли и влаги, поэтому не требует регулярного обслуживания. Кабель подводится через сальник - допускаются провода с внешним диаметром до 10–12 мм. Обязательно проверьте совпадение посадочного места с габаритами 79×63×130 мм перед установкой.

Безопасность и стандарты

Выключатель путевой ВП16Е-23Б-231-55 У2.3 соответствует требованиям ТУ 3428-003-59826184-2005 и рекомендован для использования в системах безопасности. Его применение позволяет реализовать аварийную остановку оборудования при выходе за пределы зоны действия, что снижает риск травм и поломок. Высокая степень защиты IP55 делает его пригодным для работы в сырых, пыльных и агрессивных средах, где обычные выключатели быстрее выходят из строя.

Преимущества

• Рычаг с роликом минимизирует трение и износ при многократном срабатывании
• Самовозврат - после снятия нагрузки механизм возвращается в исходное положение без внешнего усилия
• Имеет один нормально замкнутый и один нормально разомкнутый контакт - удобен для создания логических схем управления
• Металлический корпус обеспечивает долговечность даже при ударных нагрузках
• Работает в широком диапазоне температур - от –50 C до +50 C, что расширяет возможности применения

Ограничения применения

Выключатель путевой ВП16Е-23Б-231-55 У2.3 не предназначен для коммутации силовых цепей выше 16 А. Также не следует использовать его в средах с постоянным погружением в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью. Монтаж на вибрирующие или слабо закрепленные поверхности может вызвать ложные срабатывания. Не рекомендуется применять в местах с агрессивными химическими веществами, способными разъедать металл корпуса.

Примеры использования

• Конвейеры - остановка ленты при достижении крайней точки
• Лифты и подъёмники - контроль верхнего/нижнего положения кабины
• Станки с ЧПУ - фиксация начальной и конечной позиций инструмента
• Шлюзы и затворы - сигнализация полного открытия/закрытия
• Автоматические ворота - ограничение хода при открывании и закрывании

Практические советы

• Перед установкой проверьте направление хода - этот экземпляр имеет «ход влево», то есть срабатывает при нажатии на рычаг слева. Если нужен противоположный ход - выбирайте другую модификацию.
• Не перегибайте кабель у входа в сальник - это может повредить изоляцию и нарушить защиту IP55.
• При использовании в условиях сильной вибрации дополнительно закрепите выключатель антивибрационными прокладками.
• Проверяйте состояние ролика и шарнира каждые 6–12 месяцев - при наличии заеданий смажьте подвижные части силиконовой смазкой (не маслом!)
• При замене старого выключателя сверьте габариты и тип контактов - модель ВП16Е-23Б-231-55 У2.3 совместима со многими аналогами, но не всегда взаимозаменяема без доработки крепления.
