Выключатель путевой ВП16Г-23Б-251-55 У2.3 - ET004099 Электротехник

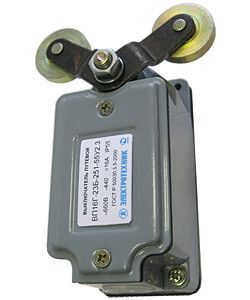

Выключатель путевой ВП16Г-23Б-251-55 У2.3 от Электротехник - это надёжный концевой выключатель с V-образным рычагом и роликом, предназначен для автоматического отключения или включения цепей при достижении объектом заданной точки движения. Подходит для использования на станках, конвейерах и других механизмах с линейным перемещением.

Назначение и область применения

Выключатель путевой ВП16Г-23Б-251-55 У2.3 используется для контроля положения движущихся механизмов. Когда объект (например, стол станка, тележка конвейера или шлюзовая заслонка) сталкивается с рычагом, выключатель моментально меняет состояние контактов - замыкает или размыкает цепь. Это позволяет остановить оборудование, изменить направление движения или активировать сигнализацию. Применяется в промышленной автоматизации, где требуется точное позиционирование и безопасность операций.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 16 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный - контакт действует сразу при срабатывании, без задержки
• Управление: V-образный рычаг с роликом - снижает трение, обеспечивает плавное срабатывание даже при боковом ударе
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Рабочая температура: от –40 C до +50 C - подходит для холодных ангаров и жарких цехов
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям и внешним воздействиям
• Габариты: 63×79×130 мм
• Способ подключения: кабельный ввод типа PG - позволяет провести кабель прямо через корпус без дополнительных муфт
• Способ монтажа: на винты - фиксируется болтами к плите или раме
• Самовозврат: после снятия нагрузки рычаг возвращается в исходное положение самостоятельно
• Без сальника: не имеет уплотнения на валу - не рекомендован для агрессивных сред с жидкостью или маслом

Совместимость и монтаж

Выключатель путевой ВП16Г-23Б-251-55 У2.3 совместим со всеми стандартными системами управления, использующими дискретные сигналы. Для монтажа необходимо просверлить отверстия под четыре крепёжных винта, расположенные по углам корпуса. Кабельный ввод PG позволяет использовать кабели с наружным диаметром до 13 мм - перед установкой проверьте соответствие диаметра кабеля спецификации PG. Монтаж допускается в любом положении, но желательно избегать вертикального расположения снизу вверх, чтобы предотвратить скопление пыли внутри корпуса.

Безопасность и стандарты

Выключатель путевой ВП16Г-23Б-251-55 У2.3 соответствует требованиям к устройствам функциональной безопасности - его можно применять в цепях аварийной остановки и защитных контуров. Серия ВП 16 прошла испытания на долговечность и надёжность в условиях повышенной вибрации и перегрузок. Соответствует ГОСТ Р МЭК 60947-5-1.

Преимущества

• Высокая механическая износостойкость - рассчитан на сотни тысяч циклов срабатывания
• Мгновенное переключение - минимизирует риск зависания контактов при быстром движении
• V-образный рычаг с роликом - работает даже при несовпадении осей удара, снижает износ деталей
• Металлический корпус - выдерживает удары, давление и агрессивную среду цеха
• IP55 - обеспечивает надёжную работу в запылённых и влажных помещениях

Ограничения применения

• Не предназначен для использования в средах с постоянным контактом с жидкостями, маслами или химически активными веществами - отсутствует сальник и герметизация вала
• Не следует применять в условиях сильной коррозии (например, морской воздух, кислотные пары) без дополнительной защиты корпуса
• Максимальная скорость срабатывания ограничена конструкцией рычага - не рекомендуется для очень быстрых механизмов выше 2–3 м/с без расчётной проверки импульса удара
• Не подходит для взрывоопасных зон - не имеет взрывозащиты Ex

Примеры использования

• Остановка конвейера при достижении крайнего положения грузовой платформы
• Фиксация положения режущего инструмента на станке ЧПУ
• Активация светового сигнала при открывании люка обслуживания
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости

Практические советы

• Перед установкой проверьте, что угол подхода объекта к рычагу не превышает 30° - иначе возможны отказы или преждевременный износ ролика
• Используйте кабель с медными жилами сечением 0,75–2,5 мм2 - соответствует возможности кабельного ввода PG
• При необходимости регулировки положения срабатывания - используйте встроенный механизм изменения ступени; он позволяет менять чувствительность без замены устройства
• Для длительной службы периодически проверяйте состояние ролика и шарнира - при наличии заеданий смажьте их силиконовой смазкой (без попадания внутрь корпуса)
• При использовании в условиях сильной вибрации закрепите выключатель путевой ВП16Г-23Б-251-55 У2.3 на демпфирующей пластине - это продлит срок службы контактов
