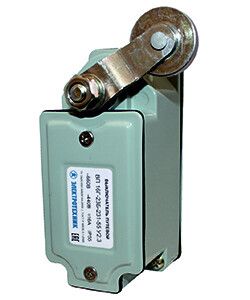

Выключатель путевой ВП16Г-23Б-231-55 У2.3 рычаг с роликом без сальника ход вправо самовозврат - ET001525 Электротехник

Выключатель путевой ВП 16Г-23Б-231-55 У2.3 от бренда Электротехник - это надёжный концевой выключатель с рычагом и роликом, предназначенный для автоматического отключения оборудования при достижении заданной точки движения. Модель ВП 16Г-23Б-231-55 У2.3 применяется в системах управления на станках, конвейерах и других механизмах с линейным перемещением.

Назначение и область применения

Выключатель путевой ВП 16Г-23Б-231-55 У2.3 используется для контроля положения движущихся механизмов. Он активируется при контакте с упором или деталью, которая давит на рычаг с роликом. Это вызывает мгновенное переключение контактов - замыкание одного и размыкание другого. Подходит для работы в системах с автономным управлением, где важно точно фиксировать предельные положения: ленточные конвейеры, лифты, шлюзы, станки с ЧПУ, автоматические ворота.

Технические характеристики

• Номинальный ток: 16 А - способен коммутировать нагрузки до 16 ампер, что достаточно для большинства цепей управления;
• Напряжение: до 660 В переменного тока (50 Гц) и до 440 В постоянного тока - совместим с промышленными сетями;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает одновременную коммутацию двух состояний;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержки;
• Рычаг с роликом - снижает трение, позволяет работать с гладкими поверхностями и уменьшает износ;
• Самовозврат - после снятия усилия рычаг возвращается в исходное положение без внешнего вмешательства;
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления;
• Климатическое исполнение: У2 - работает при температуре от –40 C до +50 C, подходит для холодных и жарких помещений;
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям и вибрациям;
• Габариты: 79×130×63 мм - компактный размер для установки в ограниченном пространстве;
• Способ монтажа: монтажная плата - крепится болтами через отверстия в корпусе, не требует DIN-рейки;
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует техническим условиям производства.

Совместимость и монтаж

Выключатель путевой ВП 16Г-23Б-231-55 У2.3 монтируется на металлическую или деревянную платформу с помощью четырёх крепёжных отверстий. Для правильной работы необходимо соблюдать угол срабатывания рычага - он должен быть перпендикулярным или слегка наклонным к направлению движения упора. Посадочный диаметр для оси рычага не указан - проверьте совместимость с вашим упором перед установкой. Кабель подводится через входы в корпус - провода должны иметь изоляцию, рассчитанную на 660 В. Отсутствие сальника означает, что выключатель не предназначен для установки в трубах или местах с сильным потоком жидкости.

Безопасность и стандарты

Выключатель путевой ВП 16Г-23Б-231-55 У2.3 имеет функцию безопасности - при срабатывании он разрывает цепь, предотвращая выход оборудования за допустимые границы. Соответствует требованиям ТУ 3428-003-59826184-2005. Применяется в системах, где требуется аварийное отключение, но не заменяет специализированные устройства безопасности (например, энкодеры или реле контроля скорости).

Преимущества

• Высокая механическая износостойкость - срок службы увеличен благодаря качественным материалам и отсутствию сложных механизмов;
• Простая регулировка направления хода - можно изменить ориентацию рычага вручную без инструментов;
• Индикация состояния контактов - наличие НО и НЗ позволяет использовать один прибор для формирования сигнала “включено” и “выключено”;
• Устойчивость к пыли и влаге - IP55 делает модель пригодной для цехов с повышенной запылённостью и влажностью;
• Автоматический возврат - не требует ручной настройки после каждого срабатывания.

Ограничения применения

• Не подходит для установки в условиях постоянного погружения в воду или сильного брызгания - IP55 не гарантирует герметичность;
• Отсутствие сальника - нельзя применять там, где есть риск попадания масла, смазки или агрессивных жидкостей внутрь корпуса;
• Не рекомендован для частых циклов более 1000 в час - хотя износостойкий, длительная работа на пределе снизит срок службы;
• Требуется физический контакт с упором - не работает с бесконтактными методами контроля (магнитные, оптические датчики);
• Нет встроенного индикатора состояния - невозможно визуально определить, находится ли выключатель в сработанном состоянии без тестирования цепи.

Примеры использования

• На конвейере - останавливает ленту при достижении крайней точки;
• На станке с продольным столом - отключает двигатель при достижении максимального хода;
• В системе открывания ворот - прекращает работу двигателя при полном открытии/закрытии;
• В лифтовом оборудовании - фиксирует положение кабины на этажах.

Практические советы

• Перед установкой проверьте, чтобы упор имел ровную поверхность - неровности могут вызвать некорректное срабатывание;
• Убедитесь, что рычаг свободно вращается - не допускайте зажимов или деформаций;
• Подключите контакты согласно схеме: НО и НЗ не взаимозаменяемы - используйте их для нужных функций (например, НЗ - для остановки, НО - для сигнализации);
• При использовании в условиях вибраций дополнительно закрепите корпус антивибрационными прокладками;
• Регулярно проверяйте состояние ролика - при износе замените его, чтобы сохранить точность срабатывания.
