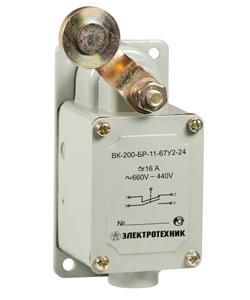

Выключатель конечн. ВК-200-БР-11-67У2-41 рычаг с роликом без сальника ход вправо самовозврат ступень 4 IP67 Электротехник ET516946

Выключатель концевой ВК-200-БР-11-67У2-41 от бренда Электротехник - это надёжный механический коммутатор с рычагом и роликом, предназначенный для фиксации положений механизмов в жестких условиях. Модель подходит для автоматизированных линий, где требуется точная фиксация и высокая степень защиты - особенно там, где есть пыль, влага или перепады температур.

Назначение и область применения

Выключатель концевой ВК-200-БР-11-67У2-41 используется для контроля перемещения механизмов: он срабатывает при достижении предельного положения объекта, например, когда ролик на рычаге упирается в препятствие. Применяется в системах с автоматическим управлением - на конвейерах, лифтах, станках, шлюзах, дверях и других устройствах, требующих безопасной остановки.

Изделие обеспечивает мгновенное переключение цепей, что делает его подходящим для функций безопасности - например, для аварийной остановки оборудования при выходе за допустимые границы движения.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 16 А
• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Количество переключающих контактов: 0 (два контакта работают параллельно - один размыкающий, один замыкающий)
• Тип элемента управления: рычаг с роликом
• Ход рычага: вправо, самовозврат (после срабатывания возвращается в исходное положение)
• Ступень срабатывания: 4 (расстояние, на которое рычаг должен сместиться до активации - 71 мм)
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра на 30 минут)
• Температурный режим: от -40 C до +55 C
• Материал корпуса: металл (высокая прочность, устойчивость к ударным нагрузкам)
• Тип подключения: кабельный ввод PG (стандартный, без разъёмов)
• Габариты: 155×75×60 мм
• Способ монтажа: на винты
• Сальник: отсутствует (по умолчанию; возможна модификация с сальником)

Совместимость и монтаж

Выключатель концевой ВК-200-БР-11-67У2-41 монтируется на поверхность с помощью двух винтов через крепёжные отверстия в основании корпуса. Учитывайте габариты 155×75×60 мм при проектировании места установки.

Кабельный ввод PG позволяет подключить провода прямо через резьбу - без дополнительных муфт. Подключение выполняйте после проверки целостности изоляции и правильности расцветки контактов. Для работы с кабелями большего диаметра потребуется модель со сальником - эта версия его не имеет.

Не используйте этот выключатель в качестве главного рубильника - он предназначен только для сигнализации и управления вспомогательными цепями.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам, применяемым в системах безопасности: срабатывает мгновенно, имеет двойную контактную группу (НО+НЗ), что позволяет использовать его в цепях с контролем состояния (например, для диагностики обрыва или заклинивания).

Защита IP67 гарантирует работу в запылённых, влажных и агрессивных средах - в том числе на пищевых производствах, в металлообработке и на открытых площадках.

Преимущества

• Металлический корпус повышает долговечность при частых ударах и вибрациях
• Ролик на рычаге снижает трение, продлевает срок службы механизма
• Самовозврат исключает необходимость ручного возврата - система работает автономно
• Две группы контактов позволяют одновременно управлять и контролировать состояние
• Широкий диапазон рабочих температур - подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не означает герметичность при длительном воздействии воды
• Отсутствие сальника ограничивает использование в очень сырых или масляных средах - при необходимости используйте модификацию со сальником
• Фиксированная ступень срабатывания (71 мм) не регулируется - выбирайте другую модель, если нужен другой ход
• Кабельный ввод PG требует подготовки кабеля - нельзя подключить готовый штекер
• Не рассчитан на частое ручное включение - предназначен для автоматического срабатывания

Примеры использования

• Остановка конвейера при достижении крайнего положения детали
• Автоматическое отключение подъёмника при полном поднятии платформы
• Контроль открывания/закрывания люка на технологической линии
• Фиксация положения двери в камере сушки
• Аварийная остановка станка при смещении заготовки за пределы зоны

Практические советы

• Перед установкой проверьте направление хода рычага - он срабатывает только при движении вправо
• Убедитесь, что посадочный диаметр кабеля совпадает с размером ввода PG - иначе будет потеря герметичности
• При монтаже на вибрирующем оборудовании используйте контргайки и антивибрационные прокладки
• Для условий с повышенной коррозией рекомендуется периодическая проверка контактов и корпуса
• Если вам нужна возможность регулировки хода или наличие сальника - рассмотрите другие варианты серии ВК-200
