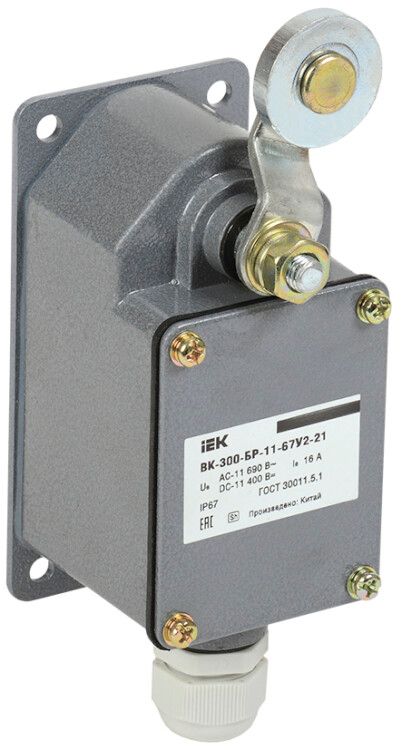

Выключатель концевой ВК-300-БР-11-67У2-21, рычаг с роликом, ход вправо, cамовозврат, ст. 2- 51мм, IP67, IEK - KV-1-300-1

Выключатель концевой ВК-300-БР-11-67У2-21 от бренда IEK предназначен для автоматического отключения или изменения состояния электрической цепи при достижении механизмом заданной крайней позиции. Металлический корпус с защитой IP67 и рычаг с роликом делают этот выключатель надёжным решением для тяжёлых условий эксплуатации на промышленном оборудовании.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-21 используется для контроля положения движущихся частей оборудования - например, стола станка, люка, шлюза, конвейера или лифта. Когда упор или деталь механически задействует рычаг с роликом, выключатель мгновенно переключает контакты, размыкая или замыкая цепь управления. Применяется там, где требуется точная фиксация предельных положений и высокая отказоустойчивость.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до 16 ампер при напряжении до 380 В переменного тока;
• Напряжение: 380 В - рассчитан на работу в сетях промышленного переменного тока;
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкую логику управления;
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порога хода, без задержек;
• Тип управления: рычаг с роликом - снижает трение, износ и требует меньших усилий для активации;
• Ход рычага: вправо - активируется при перемещении упора именно в этом направлении;
• Самовозврат - после снятия нагрузки рычаг возвращается в исходное положение без внешнего воздействия;
• Высота стойки: 2–51 мм - регулируемая посадка на опорную поверхность, удобна при установке на разнотипные конструкции;
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и деформациям;
• Покрытие: порошковая окраска - защищает от коррозии и механических повреждений;
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра;
• Рабочая температура: от –50 C до +50 C - работает в экстремальных условиях, включая холодильные камеры и жаркие цеха;
• Габариты: 122×71×60 мм - компактный размер для плотной компоновки;
• Срок службы: 10 лет - при соблюдении режимов эксплуатации и отсутствии сверхнормативных нагрузок;
• Способ монтажа: на конструкцию - крепится болтами через отверстия в основании;
• Подключение: прочее - провода подводятся к клеммам внутри корпуса, без стандартных разъёмов.

Совместимость и монтаж

Выключатель ВК-300-БР-11-67У2-21 совместим со всеми типами устройств, использующих механические упоры для управления. Для монтажа необходимо закрепить его на неподвижной части конструкции так, чтобы рычаг с роликом точно попадал в зону движения упора. Убедитесь, что посадочная плоскость соответствует габаритам корпуса (122×71 мм), а расстояние от точки крепления до оси действия упора находится в пределах 2–51 мм. Подключение выполняется через внутренние клеммы - рекомендуется использовать провода сечением не менее 1,5 мм2 для тока 16 А. Кабель выводите через резиновые вставки, сохраняя герметичность.

Безопасность и стандарты

Выключатель концевой ВК-300-БР-11-67У2-21 соответствует требованиям ГОСТ 30011.5.1, который регламентирует безопасность и испытания концевых выключателей. Функция безопасности реализована через гарантированное размыкание цепи при аварийном положении - например, при выходе механизма за допустимые границы. Это делает его подходящим для систем, где важна остановка оборудования по сигналу конца хода.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и IP67 - подходит для сырых, пыльных и агрессивных сред;
• Рычаг с роликом минимизирует износ и позволяет работать с большими скоростями без потери чувствительности;
• Самовозврат исключает необходимость вручную возвращать рычаг - снижает риск человеческой ошибки;
• Широкий диапазон рабочих температур - можно применять вне помещений и в холодильных установках;
• Чёткое мгновенное переключение - гарантирует быстрое реагирование системы на событие;
• Долгий срок службы - 10 лет при правильной эксплуатации снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для работы с токами выше 16 А - превышение вызывает перегрев и выход из строя;
• Не имеет встроенной защиты от перенапряжений - при работе в цепях с импульсными помехами рекомендуется параллельно устанавливать RC-фильтры;
• Активируется только при движении вправо - если упор будет двигаться в другую сторону, выключатель не сработает;
• Не поддерживает стандартные разъёмы - все соединения требуют ручной пайки или обжима клемм;
• Не следует использовать в средах с агрессивными химическими веществами - порошковое покрытие устойчиво к маслу и влаге, но не к кислотам и щелочам.

Примеры использования

• Остановка конвейера при достижении конечной точки;
• Фиксация положения двери шлюзовой камеры в пищевой промышленности;
• Автоматическое отключение подъёмника при максимальной высоте;
• Защита станка с ЧПУ от удара о упор при смещении стола;
• Контроль положения люка в вентиляционных каналах в суровом климате.

Практические советы

• Перед установкой проверьте, что ход упора точно совпадает с направлением рычага - сдвиг даже на 2–3 мм может привести к некорректному срабатыванию;
• При использовании в условиях вибраций дополнительно закрепите выключатель контргайками или клеем на резьбе;
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить герметичность;
• Проверяйте целостность уплотнителей и клемм каждые 6 месяцев - особенно в местах с повышенной влажностью;
• Для замены используйте оригинальный аналог ВК-300-БР-11-67У2-21 - другие модели могут иметь отличный ход или расположение контактов.
