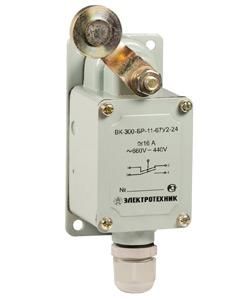

Выключатель концевой ВК-300-БР-11-67У2-11 рычаг с роликом сальником ход вправо самовозврат ступень 1- 41мм IP67 Электротехник ET502348

Выключатель концевой ВК-300-БР-11-67У2-11 от бренда Электротехник - это надёжный механический коммутатор с рычагом и роликом, предназначенный для фиксации положений механизмов в условиях запылённости и повышенной влажности. Его конструкция обеспечивает точное срабатывание при малых перемещениях, а степень защиты IP67 позволяет использовать устройство на открытых площадках и в агрессивных средах.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-11 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при контакте с объектом через роликовый рычаг, замыкая или размыкая цепь. Подходит для автоматических линий, конвейеров, лифтов, станков и других систем, где требуется жёсткая фиксация границ движения. Применяется там, где важна безопасность и отказоустойчивость - например, в пищевой, металлургической или логистической отраслях.

Технические характеристики

• Напряжение: до 660 В переменного тока
• Номинальный ток: 16 А
• Тип контакта: один нормально замкнутый (НО) контакт
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порога хода
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Материал корпуса: металлический, прочный и устойчивый к механическим воздействиям
• Габариты: 155×75×60 мм
• Рабочая температура: от –40 C до +55 C
• Ход рычага: 41 мм
• Направление действия: ход вправо
• Тип возврата: самовозврат - после снятия нагрузки рычаг возвращается в исходное положение
• Количество переключающих контактов: 0 - значит, внутренняя схема имеет только один контакт, без дополнительных разъединителей

Совместимость и монтаж

Выключатель концевой ВК-300-БР-11-67У2-11 монтируется на поверхность с помощью винтов - предусмотрены отверстия для крепления в основании корпуса. Для установки необходимо учитывать посадочные размеры и направление хода рычага: он активируется только при движении справа налево относительно оси устройства. Установленный сальник защищает вход кабеля от попадания влаги и пыли - рекомендуется использовать кабели с внешним диаметром до 9–12 мм. Монтаж допускается в любом положении, но желательно избегать вертикального расположения снизу вверх, чтобы не нарушить работу сальника.

Безопасность и стандарты

Выключатель концевой ВК-300-БР-11-67У2-11 соответствует требованиям к применению в системах функциональной безопасности. Его можно использовать в аварийных остановках, зонах ограниченного доступа и других критически важных контурах. Конструкция выполнена в соответствии с принципами отказобезопасности: одиночный контакт гарантированно размыкает цепь при срабатывании, что снижает риск ложного включения.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и герметичному исполнению IP67
• Мгновенное переключение - минимальная задержка между контактом и реакцией системы
• Самовозврат - не требует ручного возврата рычага после срабатывания
• Удобный роликовый рычаг - снижает трение, увеличивает срок службы при многократном использовании
• Широкий диапазон температур - работает даже в холодильных камерах и на открытых площадках зимой

Ограничения применения

• Не предназначен для работы с постоянным током выше 660 В - максимальное напряжение ограничено
• Имеет только один контакт - нельзя использовать для сложных схем с несколькими состояниями
• Не рассчитан на ударные нагрузки свыше 10 G - при сильных вибрациях возможны ложные срабатывания
• Запрещено открывать корпус во время эксплуатации - это нарушает защиту IP67 и аннулирует гарантию
• Не подходит для жидкостей с высокой агрессивностью (например, кислоты, щёлочи) - материал корпуса не устойчив к химическим воздействиям

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ перед включением шпинделя
• Остановка конвейера при достижении грузом последней точки
• Аварийная остановка люка обслуживания в производственной зоне
• Контроль положения двери в холодильной камере - сигнал при открытии
• Обнаружение наличия детали на позиционере в сборочных линиях

Практические советы

• Перед установкой проверьте направление хода рычага - он должен двигаться именно вправо, иначе срабатывание будет некорректным
• Используйте кабель с плотной изоляцией и подходящим диаметром - слишком тонкий кабель не будет надёжно зажат сальником
• Проверяйте свободный ход рычага: он должен легко возвращаться без заклинивания
• При длительной работе в условиях вибраций дополнительно закрепите корпус демпферными прокладками
• Не используйте этот выключатель вместо кнопки экстренной остановки - он не предназначен для частого ручного воздействия
• При необходимости замены - отключите питание, снимите кабель и открутите крепёж; новый ВК-300-БР-11-67У2-11 устанавливается аналогично
