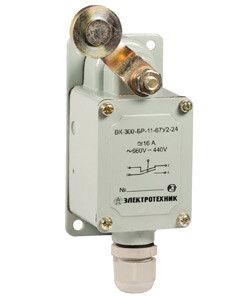

Выключатель концевой ВК-300-БР-11-67У2-22 с сальником ход влево ступень 2-51мм - ET051926 Электротехник

Выключатель концевой ВК-300-БР-11-67У2-22 от бренда Электротехник - это надёжный механический коммутатор с рычагом и роликом, предназначенный для фиксации крайних положений движущихся узлов в условиях повышенной запылённости и влаги. Благодаря защите IP67 и металлическому корпусу, он подходит для работы на промышленном оборудовании даже в сложных климатических зонах.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-22 используется для автоматического отключения или изменения состояния цепи при достижении механизмом заданного предельного положения. Применяется в системах управления, сигнализации и контроля перемещения: на конвейерах, лифтах, станках, шлюзах, вентиляционных затворах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до мощности ~10 кВт при напряжении 660 В переменного тока.
• Напряжение: 660 В - рассчитан на работу в сетях высокого напряжения, включая промышленные системы управления.
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкую логику управления (например, сигнал “достигнуто положение” и “не достигнуто”).
• Климатическое исполнение: У2 - работает при температуре от –40 C до +55 C, подходит для холодных регионов и неотапливаемых помещений.
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям и коррозии.
• Габариты: 155×60×75 мм - компактный размер для установки в ограниченных пространствах.
• Способ монтажа: монтажная плата - крепится через отверстия в основании, требует жесткой фиксации на поверхности.
• Ход рычага: 2–51 мм - чувствительный диапазон срабатывания, можно настроить под конкретную траекторию движения.
• Тип включения: мгновенный переключатель - контакт замыкается/размыкается сразу при достижении порогового положения, без задержки.
• Самовозврат - после снятия усилия рычаг возвращается в исходное положение без внешнего воздействия.
• Сальник - обеспечивает герметизацию входа кабеля, исключает попадание влаги внутрь корпуса.
• Ход влево - рычаг активируется при движении объекта слева направо (направление действия указано на корпусе).

Совместимость и монтаж

Выключатель концевой ВК-300-БР-11-67У2-22 монтируется на жёсткую поверхность с помощью болтов через четыре отверстия в нижней части корпуса. Для подключения используйте кабель с наружным диаметром до 12 мм - сальник совместим с большинством промышленных проводов. Клеммы расположены внутри, доступны после снятия крышки. Обязательно проверьте соответствие посадочных отверстий и расстояние между ними (расположение соответствует стандартному формату для серий ВК-300). Не допускается монтаж на вибрирующие или деформируемые поверхности - это снижает точность срабатывания.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3428-003-59826184-2005. Функция безопасности реализована через гарантированное размыкание цепи при достижении предела - что делает его подходящим для аварийных остановок. Соответствует требованиям к устройствам, применяемым в системах управления технологическими процессами.

Преимущества

• Металлический корпус и IP67 обеспечивают долговечность в агрессивных средах - масле, пыли, влаге.
• Наличие двух типов контактов (НО+НЗ) позволяет использовать один прибор вместо двух - экономит место и стоимость.
• Самовозврат и сальник исключают необходимость обслуживания в течение всего срока службы.
• Широкий диапазон рабочих температур (-40…+55 C) - подходит для зимних условий и нагреваемых участков.
• Мгновенное переключение гарантирует быстрый ответ на изменение положения - важно для скоростных линий.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 16 А - использование с более мощными двигателями требует промежуточного реле.
• Не имеет встроенного индикации состояния - необходимо подключать внешнюю световую или звуковую сигнализацию.
• Работает только при механическом контакте - не реагирует на бесконтактные объекты (магниты, оптика).
• Не рекомендован для частых ударных нагрузок свыше 5000 циклов/час - возможен износ ролика и пружины.
• При использовании в условиях постоянной вибрации требуется дополнительная демпферная прокладка.

Примеры использования

• На конвейере: фиксирует окончание прохождения детали перед сбросом в контейнер.
• На двери печи: отключает нагрев при полном открывании.
• На подъёмнике: останавливает двигатель при достижении верхней/нижней точки.
• На станке с ЧПУ: даёт сигнал о завершении перемещения оси X.
• На шлюзе: контролирует положение заслонки в системе водоснабжения.

Практические советы

• Перед установкой проверьте направление хода - рычаг активируется только при движении слева направо.
• Убедитесь, что посадочный диаметр кабеля не превышает 12 мм - иначе сальник не будет герметично работать.
• При монтаже на вибрирующем оборудовании используйте резиновые прокладки под основание - продлит срок службы.
• Для настройки хода используйте регулировочные винты (если есть) или подберите длину толкателя так, чтобы ролик касался детали в нужной точке - минимум 2 мм зазора для надёжного срабатывания.
• Проверяйте целостность сальника каждые 6 месяцев - особенно в условиях сырости или мытья оборудования.
• Артикул et051926 - сохраняйте его при заказе запчастей; аналоги без сальника или с другим направлением хода не взаимозаменяемы.
