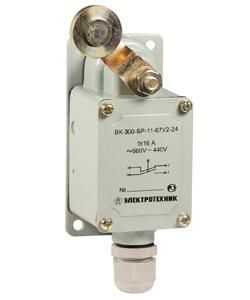

Выключатель конечн. ВК-300-БР-11-67У2-32 рычаг с роликом; сальником ход влево; самовозврат; ступень 3- 61мм IP67 Электротехник ET502349

Выключатель концевой ВК-300-БР-11-67У2-32 — это надёжный механический коммутационный аппарат с рычагом и роликом, предназначенный для фиксации положений механизмов на производстве. Бренд Электротехник выпускает эту модель в серийном исполнении с высокой степенью защиты IP67, что делает её подходящей для работы в сложных условиях. Артикул et502349 соответствует спецификации с самовозвратом, ходом влево и ступенью 3.

Назначение и область применения

Выключатель концевой ВК-300-БР-11-67У2-32 используется для автоматического отключения или изменения состояния цепи при достижении механизmom предельного положения. Он применяется там, где требуется точное определение конечной точки движения: на конвейерах, лифтах, станках с ЧПУ, шлюзах, регулируемых платформах. Механизм с роликом обеспечивает плавное срабатывание даже при боковом воздействии, а самовозврат позволяет устройству возвращаться в исходное состояние после прохождения объекта.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока
• Номинальный ток: 16 А
• Количество нормально замкнутых (НО) контактов: 1
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порога хода
• Степень защиты: IP67 — полностью защищён от пыли и временного погружения в воду до 1 метра
• Климатическое исполнение: У2 — работает при температуре от –40 °C до +55 °C
• Габариты: 155×75×60 мм
• Материал корпуса: металл — устойчив к ударным нагрузкам и коррозии
• Конструкция корпуса: прямоугольный параллелепипед — удобна для установки на монтажную плиту
• Ход рычага: 61 мм, ступень 3 — означает три уровня усилия срабатывания, выбрана средняя жесткость
• Способ монтажа: через монтажную плату — крепление болтами к поверхности
• Нормативный документ: ТУ 3428-003-59826184-2005

Совместимость и монтаж

Выключатель ВК-300-БР-11-67У2-32 монтируется на металлическую или прочную пластиковую платформу с помощью четырёх отверстий под крепёж. Диаметр отверстий не указан — используйте стандартные M4 или проверьте по чертежу. Сальник на входе провода обеспечивает герметичность при прокладке кабеля — не требует дополнительной изоляции. Подключение осуществляется к клеммам внутри корпуса; рекомендуется использовать кабели с медными жилами сечением до 2,5 мм². Кабельный ввод рассчитан на внешний диаметр до 12 мм. Убедитесь, что направление хода рычага совпадает с движением контролируемого элемента — здесь задан ход влево.

Безопасность и стандарты

Выключатель ВК-300-БР-11-67У2-32 подходит для использования в системах функциональной безопасности — его можно применять в аварийных остановках, зонах эвакуации, блокировочных контурах. Соответствие ТУ 3428-003-59826184-2005 гарантирует соответствие требованиям к надёжности и долговечности в промышленной среде. Применение в безопасностных цепях требует периодической проверки срабатывания и целостности контактов.

Преимущества

• Металлический корпус повышает устойчивость к механическим повреждениям и вибрациям
• IP67 позволяет работать в сырых, пыльных и агрессивных средах — на заводах, в лесопильных, пищевых производствах
• Рычаг с роликом снижает трение и износ при многократных срабатываниях
• Самовозврат исключает необходимость ручного возврата — система восстанавливается автоматически
• Сальник защищает внутренние компоненты от попадания влаги и пыли через кабельный ввод
• Широкий диапазон рабочих температур (-40…+55 °C) подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для частого срабатывания более 120 раз в минуту — возможен перегрев контактов
• Имеет только один НО контакт — нельзя использовать для сложных логических схем без дополнительных реле
• Не имеет встроенного индикатора состояния — необходимо подключить внешнюю сигнализацию
• Запрещено использовать в взрывоопасных зонах — отсутствует взрывозащита
• При использовании в вертикальной ориентации снизу вверх возможны задержки срабатывания из-за собственной массы рычага

Примеры использования

• На конвейере: фиксирует окончание перемещения грузовой платформы перед запуском следующего этапа
• На станке: останавливает головку при достижении крайнего правого положения
• В шлюзе: активирует сигнал закрытия двери при полном открывании
• В системе подъёмника: прекращает работу двигателя при достижении верхней точки
• На ленточном питателе: регистрирует наличие материала в зоне приема

Практические советы

• Перед установкой проверьте направление хода рычага — он срабатывает при движении влево, поэтому монтируйте так, чтобы деталь, которая его активирует, двигалась именно в этом направлении
• При монтаже на вибрирующую поверхность используйте резиновые прокладки между платой и основанием
• Не затягивайте крепёж слишком сильно — это может деформировать корпус и нарушить работу рычага
• Проверяйте срабатывание вручную перед запуском оборудования — убедитесь, что ролик легко возвращается в исходное положение
• Для длительной эксплуатации в условиях повышенной влажности дополнительно смазывайте ось ролика силиконовой смазкой раз в 6 месяцев
• Артикул et502349 совместим со всеми модификациями серии ВК-300 — при замене можно использовать аналоги с таким же типом контакта и защитой
