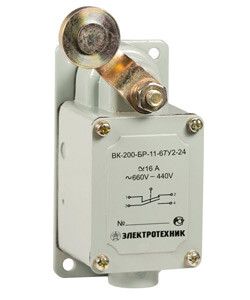

Выключатель путевой ВК-200-БР-11-67У2-31 без сальника ход вправо ступень 3-61мм - ET507197 Электротехник

Выключатель путевой ВК-200-БР-11-67У2-31 от бренда Электротехник - это надёжный механический концевой выключатель с рычагом и роликом, предназначенный для фиксации положений механизмов в условиях повышенной запылённости и влаги. Благодаря защите IP67 и металлическому корпусу, он устойчив к жестким условиям эксплуатации и подходит для автоматизированных систем с требованием к безопасности.

Назначение и область применения

Выключатель путевой ВК-200-БР-11-67У2-31 используется для контроля предельных положений движущихся частей оборудования. Он активируется при физическом контакте с объектом через рычаг с роликом - например, когда деталь на конвейере достигает крайней точки. Применяется в промышленной автоматизации: станках, лифтах, шлюзах, транспортерах, где требуется точное определение границ движения. Подходит для задач, связанных с безопасностью - например, аварийной остановки при достижении предела хода.

Технические характеристики

• Напряжение: до 660 В - позволяет использовать в сетях переменного и постоянного тока высокого класса
• Номинальный ток: 16 А - рассчитан на нагрузки типичных промышленных цепей управления
• Тип контакта: один нормально замкнутый (НО) контакт - обеспечивает размыкание цепи при срабатывании
• Тип переключения: мгновенный - реакция происходит сразу при достижении порогового хода, без задержек
• Ход рычага: 3–61 мм - регулируемый диапазон срабатывания, адаптируется под разную геометрию механизма
• Способ возврата: самовозврат - после воздействия рычаг возвращается в исходное положение без внешнего усилия
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра на 30 минут
• Климатическое исполнение: У2 - работает при температуре от –40 C до +55 C, подходит для холодных и жарких помещений
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и деформациям
• Габариты: 155×75×60 мм - компактный прямоугольный корпус, легко интегрируется в ограниченное пространство
• Способ монтажа: монтажная плата - крепится болтами к поверхности, не требует специальных направляющих
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует внутренним техническим требованиям производителя

Совместимость и монтаж

Выключатель путевой ВК-200-БР-11-67У2-31 монтируется на плоскую поверхность с помощью четырёх крепёжных отверстий в основании корпуса. Диаметр отверстий не указан - перед установкой проверьте совпадение с вашими креплениями. Посадочные размеры: 155×75 мм. Рычаг с роликом ориентирован на правосторонний ход - при необходимости изменения направления потребуется замена модели. Контакты не имеют переключающего элемента - значит, выключатель работает только как размыкатели, не переключает между несколькими состояниями. Для подключения используйте провода сечением до 2,5 мм2. Монтаж допускается в любом положении, но избегайте вибраций, которые могут вызвать ложные срабатывания.

Безопасность и стандарты

Выключатель путевой ВК-200-БР-11-67У2-31 предназначен для использования в системах функциональной безопасности - то есть может применяться в цепях аварийной остановки, согласно требованиям ГОСТ Р IEC 60204-1. Его конструкция обеспечивает отказоустойчивость: даже при повреждении пружины или механическом износе, контакт остаётся в безопасном состоянии (разомкнут). Соответствие ТУ 3428-003-59826184-2005 гарантирует соответствие базовым требованиям к надёжности и долговечности.

Преимущества

• Высокая степень защиты IP67 - идеален для сырых, пыльных и агрессивных сред (цеха, открытые площадки)
• Металлический корпус - устойчив к механическим повреждениям, не деформируется при столкновениях
• Широкий диапазон рабочих температур - подходит для работы в холодильных камерах и летних теплицах
• Самовозврат - снижает необходимость обслуживания, не требует ручной настройки после каждого срабатывания
• Чёткая и быстрая реакция - мгновенное переключение минимизирует риск проскальзывания или задержки сигнала

Ограничения применения

• Не подходит для частых циклов более 1000 раз в час - возможен преждевременный износ контактов
• Имеет только один НО контакт - нельзя использовать там, где нужны два или больше переключаемых контуров
• Нет сальника - не рекомендован для установки в трубах или местах с давлением жидкости/газа
• Фиксированное направление хода - рычаг реагирует только на движение справа налево; для других направлений нужна другая модификация
• Не имеет световой индикации - невозможно визуально определить состояние без тестирования цепи

Примеры использования

• На конвейере: фиксирует окончание перемещения продукта перед зоной упаковки
• В лифте: останавливает кабину при достижении верхней или нижней точки
• На станке: прекращает работу режущего инструмента при выходе детали за пределы зоны обработки
• В шлюзе: контролирует закрытие двери перед запуском цикла мойки
• На погрузчике: сигнализирует о полном подъёме платформы

Практические советы

• Перед установкой проверьте, что ход рычага (3–61 мм) достаточен для вашего механизма - слишком малый ход вызовет недосрабатывание, слишком большой - ложные срабатывания
• Закрепляйте выключатель на жёсткой основе - вибрации от двигателя или рамы могут вызывать случайные срабатывания
• Используйте защитные кожухи, если рядом находятся острые предметы или металлическая стружка
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно в условиях пыли
• При замене убедитесь, что новая модель имеет тот же тип контакта (НО) и аналогичный ход - иначе система может работать некорректно
• Артикул et507197 - сохраняйте его при заказе запчастей, так как другие варианты ВК-200 могут отличаться по направлению хода или наличию сальника
